Detail produk:
|
Aplikasi tipikal: | cairan korosif | bahan antena: | PTFE (opsional) |
---|---|---|---|
Rentang pengukuran: | 20m | Sumber Daya listrik: | 24VDC (Dua baris, empat baris) |
Suhu sedang: | -40~+150℃ | Tekanan Proses: | -0.1~2.0MPa |
Koneksi proses: | Flensa, flensa bergelang (opsional) | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Cahaya Tinggi: | Pemancar Level Radar Tipe Tiang,Pemancar Level Cair 6GHz,Sakelar Level Radar Cair |

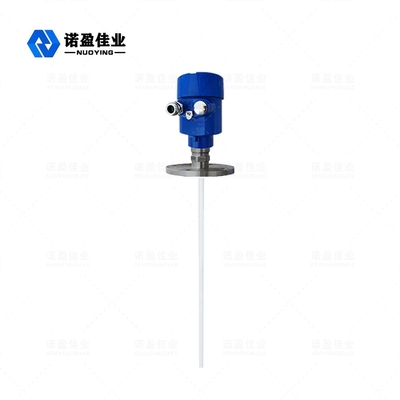

Pemancar Tingkat Radar Jenis Kutub Cair 6GHz NYRD802
Prinsip Kerja Pemancar Tingkat Radar 6GHz NYRD802
Pulsa gelombang mikro yang sangat pendek dengan energi yang sangat rendah ditransmisikan dan diterima melalui sistem antena.Gelombang radar bergerak dengan kecepatan cahaya. Waktu berjalan dapat diubah menjadi sinyal level melalui komponen elektronik.Metode perpanjangan waktu khusus dapat memastikan pengukuran yang stabil dan akurat dalam waktu yang sangat singkat.
Bahkan jika ada gema palsu di bawah kondisi kerja yang kompleks, gema tingkat material dapat dianalisis secara akurat dengan teknologi mikroprosesor terbaru dan perangkat lunak debugging.
Memasukkan:
Antena menerima pulsa mikro yang dipantulkan dan mengirimkannya ke sirkuit elektronik.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa mikro pada permukaan material.Pengenalan sinyal gema yang benar dilengkapi dengan perangkat lunak pulsa, dan akurasinya dapat mencapai tingkat milimeter.
Jarak D dari permukaan material sebanding dengan perjalanan waktu pulsa T:
D=C×T/2(C adalah kecepatan cahaya)
Karena jarak E dari tangki kosong diketahui, level material L adalah:
L=ED
Keluaran:
Ini diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
Fitur Desain Pemancar Tingkat Radar 6GHz NYRD802
1. Pengukur level radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik.Produk ini dapat diterapkan pada berbagai kondisi kerja yang kompleks.
2. Fungsi "pembelajaran gema palsu" memungkinkan instrumen untuk secara akurat mengidentifikasi gema yang benar di bawah beberapa kondisi gema palsu, sehingga memperoleh hasil pengukuran yang akurat.
3. Berbagai mode koneksi proses dan jenis komponen deteksi dapat disesuaikan sesuai dengan kebutuhan pelanggan.
4. Dengan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
Parameter Teknis Pemancar Tingkat Radar 6GHz NYRD802
Aplikasi tipikal | cairan korosif |
bahan antena | PTFE (opsional) |
Rentang pengukuran | 20m |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+150℃ |
Tekanan proses | -0.1~2.0MPa |
Koneksi proses | Flensa, flensa bergelang (opsional) |
Akurasi pengukuran | 0,05% -0,1%FS |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Pemancar Tingkat Radar 6GHz NYRD802Bidang aplikasi
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Ladang Minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak sulingan, pemisah tiga fase, tangki pengendapan, tangki limbah, tangki lumpur pengeboran, dll.
3. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, pemantauan ketinggian air sungai, peringatan banjir bandang, banjir perkotaan, dll.
6. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan tempat pembuatan bir, dll.
7. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
8. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
9. Kertas: silo bahan baku, menara penyimpanan, drum pengering, silo penyimpanan bahan kimia, dll.
10.Lainnya: Tambang, tambang batu bara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
