Detail produk:
|
| Aplikasi tipikal: | Cairan korosif yang kuat | bahan antena: | PFA (opsional) |
|---|---|---|---|
| Rentang pengukuran: | 30m | Suhu sedang: | -40~+130℃ |
| Tekanan Proses: | -0.1~1.0MPa | Koneksi proses: | Flensa (opsional) |
| Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... | Antarmuka listrik: | M20 × 1,5, 1/2 NPT |
| Cahaya Tinggi: | Sensor Level Radar Tipe Batang,Pemancar Tekanan Cair 26GHz,Sensor Tekanan Cairan Radar |
||

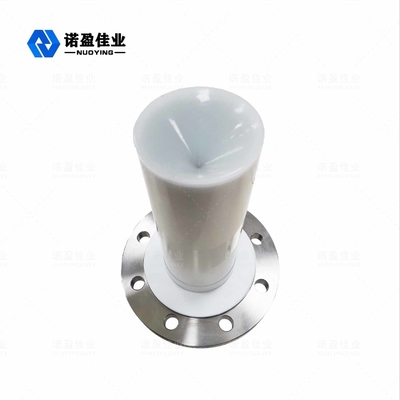

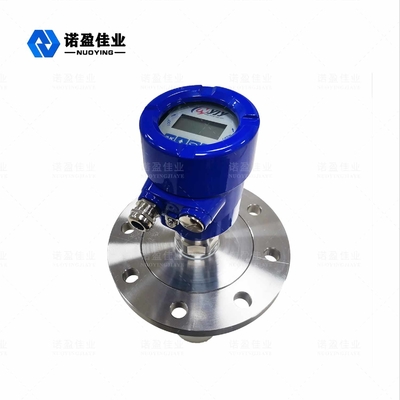

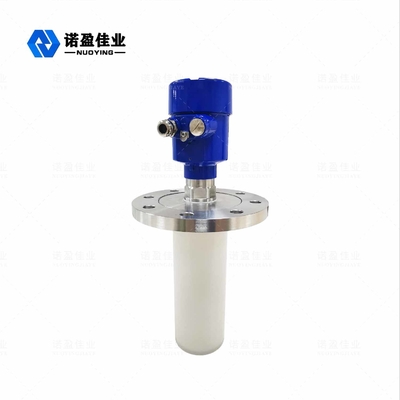

Pemancar Tingkat Radar Tipe Batang Cair 26GHz NYRD86
Prinsip Kerja Pemancar Tingkat Radar 26GHz NYRD86
Antena posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang tersebut dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai targetnya dan memantul kembali ke penerima hampir seketika).
Datum pengukuran: Permukaan bawah spiral atau permukaan penyegelan flensa.
Fitur Desain Pemancar Tingkat Radar 26GHz NYRD86
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
8. Frekuensi tinggi, pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Parameter Teknis Pemancar Tingkat Radar 26GHz NYRD86
| Aplikasi tipikal | Cairan korosif yang kuat |
| bahan antena | PFA (opsional) |
| Rentang pengukuran | 30m |
| Akurasi pengukuran | 0,05% -0,1%FS |
| Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
| Suhu sedang | -40~+130℃ |
| Koneksi proses | flensa (opsional) |
| Tekanan proses | -0.1~1.0MPa |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
Bidang Aplikasi Pemancar Tingkat Radar 26GHz NYRD86
1. Pembangkit listrik: Waduk, pompa silo, tangki minyak, dll.
2. Ladang Minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak sulingan, pemisah tiga fase, tangki pengendapan, tangki limbah, dll.
3. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, pemantauan ketinggian air sungai, peringatan banjir bandang, banjir perkotaan, dll.
6. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan tempat pembuatan bir, dll.
7. Farmasi: Pemisah, tangki fermentasi, dll.
8. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
9. Kertas: silo bahan baku, menara penyimpanan, silo penyimpanan bahan kimia, dll.
10.Lainnya: Tambang, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
