Detail produk:
|
Aplikasi tipikal: | Partikel debu padat | bahan antena: | 316L (opsional) |
---|---|---|---|
Rentang pengukuran: | 80M | Sumber Daya listrik: | 24VDC (Dua baris, empat baris) |
Suhu sedang: | -40~+130℃ | Koneksi proses: | flange, penjepit (opsional) |
Tekanan Proses: | -0.1~4.0MPa | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Cahaya Tinggi: | Pemancar Tingkat Radar Padat,Pengukur Tingkat Radar yang Dipoles,Pemancar Tingkat Jenis Radar 26GHz |

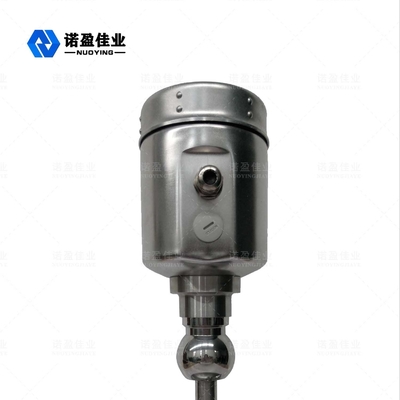

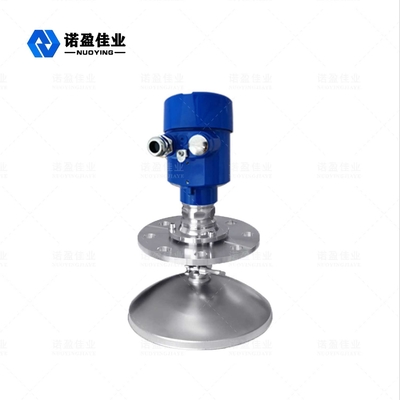

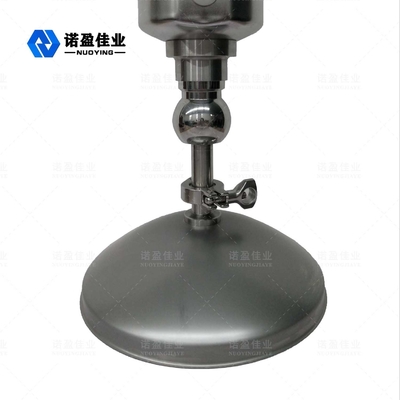

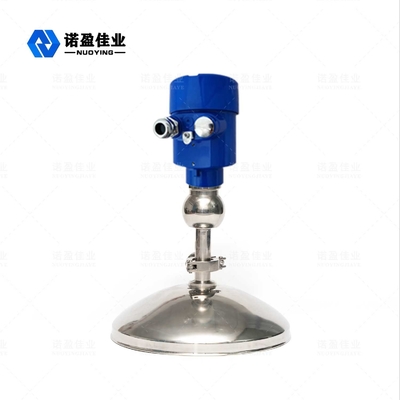

Penjualan Panas Jenis Permukaan Dipoles Padat 26GHz NYRD810 Pemancar Tingkat Radar
Prinsip Kerja Pemancar Tingkat Radar 26GHz NYRD810
Radar level meter Sensor seri NYRD80X adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 80m.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal tingkat yang lebih tinggi, membuat instrumen dapat digunakan dalam ketel reaksi, nampan padat, dan beberapa kondisi pengukuran yang kompleks.
Antena posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang tersebut dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai targetnya dan memantul kembali ke penerima hampir seketika).
Datum pengukuran: Permukaan bawah spiral atau permukaan penyegelan flensa.
Fitur Desain Pemancar Tingkat Radar 26GHz NYRD810
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
8. Frekuensi tinggi, pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Parameter Teknis Pemancar Tingkat Radar 26GHz NYRD810
Aplikasi tipikal | Partikel debu padat |
bahan antena | 316L (opsional) |
Rentang pengukuran | 30m, 80m (opsional) |
Akurasi pengukuran | 0,05% -0,1%FS |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+130℃ |
Koneksi proses | flange, penjepit (opsional) |
Tekanan proses | -0.1~4.0MPa |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Bidang Aplikasi Pemancar Tingkat Radar 26GHz NYRD810
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Kimia: Silo bahan baku, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
3. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
4. Bahan makanan: Tangki penyimpanan gula mentah, dll.
5. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
6. Kertas: silo bahan baku, menara penyimpanan, drum pengering, silo penyimpanan bahan kimia, dll.
7.Lainnya: Tambang, tambang batu bara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
