| Nama merek: | NUOYINGJIAYE |
| Model Number: | NYRD-PB |
| MOQ: | 1 buah |
| harga: | $450 to $1700 /pcs |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 1000 pcs / pra bulan |

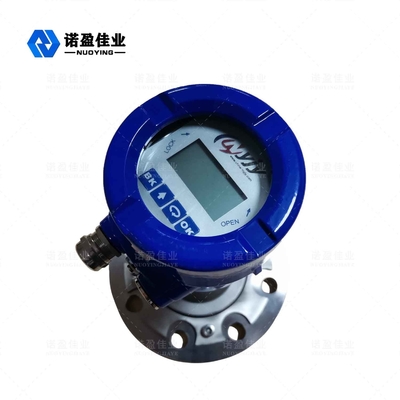

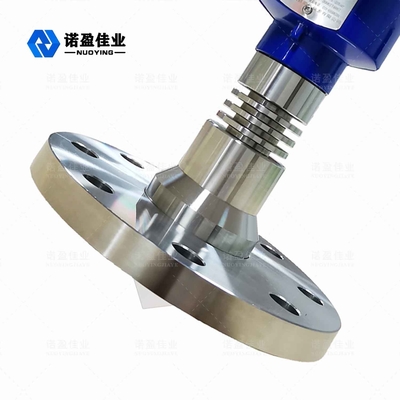

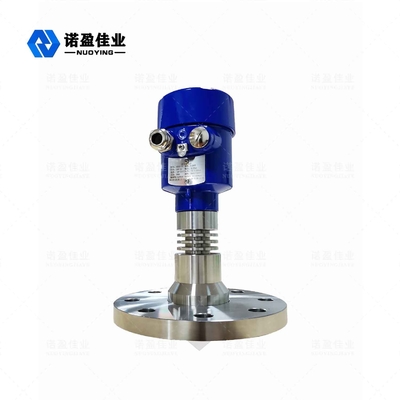

Tipe Pelat Pemancar Tingkat Radar NYRD-PB 26GHz Terhubung Dengan Flange
Prinsip Kerja Pemancar Tingkat Radar NYRD-PB 26GHz
Radar level meter Sensor seri NYRD80X adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 80m.Antena posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang tersebut dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai targetnya dan memantul kembali ke penerima hampir seketika).
Datum pengukuran: Permukaan bawah spiral atau permukaan penyegelan flensa.
Fitur Desain Pemancar Tingkat Radar NYRD-PB 26GHz
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
8. Frekuensi tinggi, pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Parameter Teknis Pemancar Tingkat Radar NYRD-PB 26GHz
| Aplikasi tipikal | Kristalisasi mudah, kondensasi, cairan korosif, bubuk |

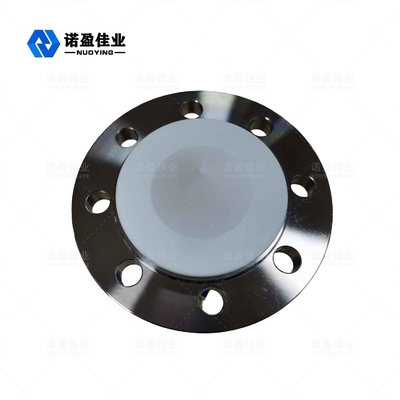

| bahan antena | Antena pelat, PTFE/316L (opsional) |
| Rentang pengukuran | 40m |
| Akurasi pengukuran | 0,05% -0,1%FS |
| Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
| Suhu sedang | -40~+260℃ |
| Koneksi proses | flensa (opsional) |
| Tekanan proses | -0.1~2.0MPa |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Bidang Aplikasi Pemancar Tingkat Radar NYRD-PB 26GHz
1. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
2. Metalurgi: Silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
3. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, pemantauan ketinggian air sungai, peringatan banjir bandang, banjir perkotaan, dll.
4. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan tempat pembuatan bir, dll.
5. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
6. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
7.Lainnya: Tambang, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
