| Nama merek: | nuoyingjiaye |
| Model Number: | Seri NYRD-806 |
| MOQ: | 1 |
| harga: | $130 to $9000 |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 500 pcs / pra bulan |

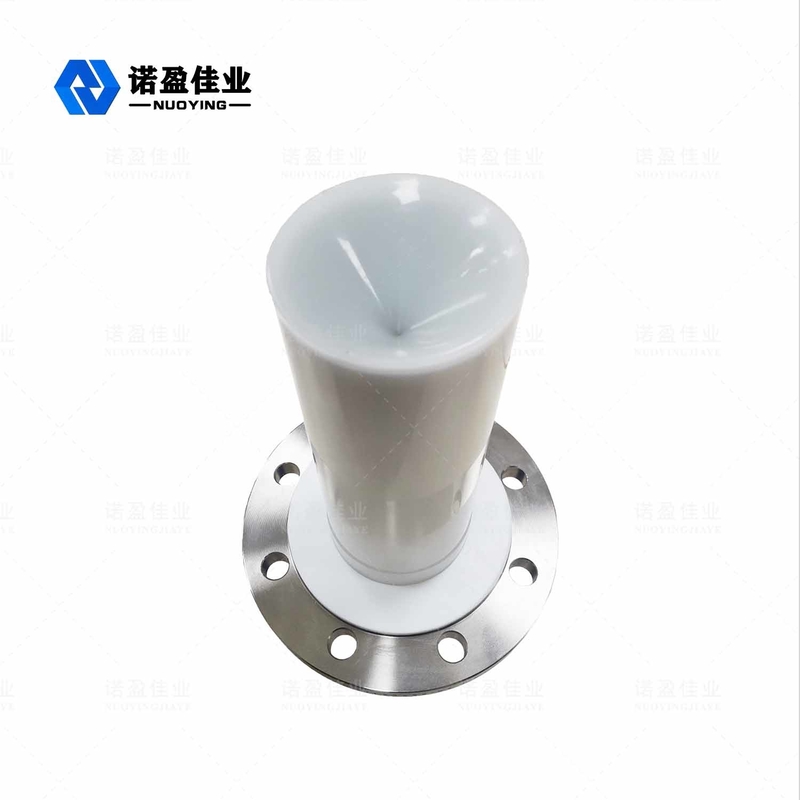

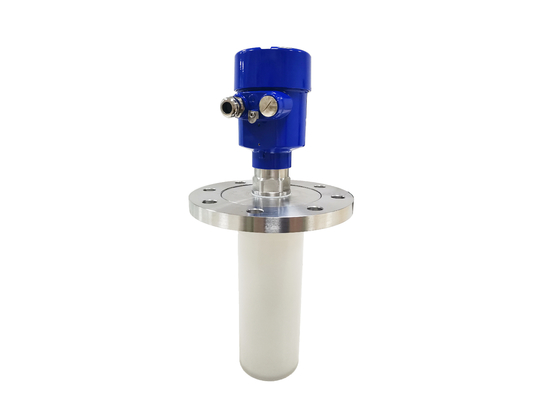

Sensor level radar NYRD80X series adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 80 meter.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal berkecepatan lebih tinggi, sehingga instrumen dapat digunakan untuk beberapa kondisi pengukuran yang kompleks seperti emas reaksi dan silo padat.
Prinsip kerja dariPemancar Tingkat Radar
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan perambatan pulsa sangat cepat , gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan untuk bolak-balik hampir seketika)
Datum pengukuran: permukaan penyegelan bagian bawah ulir atau flensa.
Catatan: saat menggunakan pewaktuan level objek radar, pastikan level material tertinggi tidak dapat memasuki area pengukuran buta (area yang ditunjukkan pada D).
Fitur desain dariPemancar Tingkat Radar
Ukuran antena kecil, mudah dipasang, radar non-kontak, tidak aus, tidak ada polusi.
Hampir tahan terhadap korosi dan busa.Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
Lingkungan debu yang serius memiliki sedikit efek pada pekerjaan pengukur tingkat frekuensi tinggi.
Panjang gelombang yang lebih pendek, pantulan yang lebih baik dari permukaan padat yang miring.
Beam Angle kecil, konsentrasi energi, meningkatkan kemampuan gema pada saat yang sama kondusif untuk menghindari gangguan.
Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
Rasio signal-to-noise yang tinggi, bahkan dalam kasus fluktuasi dapat mencapai kinerja yang lebih baik.
Frekuensi tinggi, adalah pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Tparameter teknis NYRD86 Pemancar Tingkat Radar
| Aplikasi tipikal | Semua jenis cairan (korosi kuat, konstanta dielektrik rendah, pengadukan, uap, kristalisasi, kondensasi, bubur, suhu tinggi dan tekanan tinggi, dll) |
| Semua jenis debu (debu kuat, debu, bubuk semen, bubuk kapur, fly ash, kristalisasi, dll) | |
| Semua jenis padat (biji-bijian, batu kecil, bijih besi, batu bara, dll.) | |
| Model produk | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Bentuk antena | Jenis batang, jenis air, jenis pelat, jenis tanduk, permukaan buffing, lensa perspektif |
| bahan antena | PTFE, 304/316, PP, PFA |
| Rentang pengukuran | 10m, 20m, 30m, 35m, 40m, 80m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses |
- 40 ~ + 130 , -40 ~ + 150 , -40 ~ + 260 ,- 40 ~ + 1200 |
| Tekanan proses | - 0.1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Koneksi proses | Benang, braket, flensa, penjepit sanitasi (opsional) |
| Antarmuka listrik | M20×1.5, "NPT |
| Tingkat perlindungan | IP65, IP67, IP 68 (opsional) |
| Kelas tahan ledakan | ExiaIICT6 Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna!
