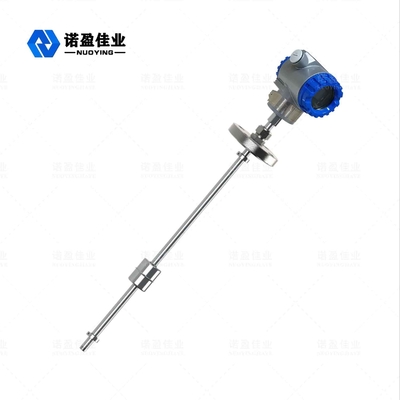

NYFZ SS304 Magnetic Float Type Level Transmitter 50-5000mm 720mW

NYFZ Magnetic Float Level Meter Level Transmitter Pengukuran Level Cairan

Pengukur Level Float Magnetik

Float MagnetikTingkat MeterPengoperasian Prinsip

Pengukur level cairan magnetik menggunakan pelampung magnetik annular naik atau turun dengan level cairan untuk membuat pemancar memimpin penghisapan tabung pegas kering di batang pengukur, mengubah level cairan menjadi sinyal hidroksilamin keluaran elektroresistansi yang sesuai, dan kemudian menginstal modul sirkuit transmisi terintegrasi di kotak persimpangan.Sinyal resistansi diubah menjadi output sinyal standar 4^2OmA dua kawat, dan pengukur level cairan maglev juga menyediakan tampilan digital LED lapangan untuk mengukur level cairan.Produk seri NYFZ-X standar, anti korosi, dan tahan ledakan.

Berdasarkan prinsip daya apung dan kopling magnet, pengukur level cairan maglev dilengkapi dengan sekelompok tabung pegas kering dan resistor presisi di tabung deteksi.Ketika pelampung magnet bergerak naik dan turun di sepanjang tabung deteksi dengan variasi level cairan, Resistansi keluaran tabung reaksi diubah dengan menghubungkan tabung pegas kering pada level cairan secara bergantian.Modul rangkaian konversi di kotak sambungan mengubah nilai resistansi menjadi keluaran arus 4〜20mA.

MagnetikMengambang TingkatMeterParameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

Float Magnetik Tingkat MeterFitur desain

• Struktur sederhana, solid dan andal, operasi yang stabil.
• Tampilan berwarna merah menunjukkan level cairan, intuitif, menarik, dan mudah dibaca
• Berbagai bentuk instalasi, berbagai bentuk koneksi dapat dipilih.
• Rentang pengukuran besar, dan seluruh proses pengukuran tidak memiliki area buta.
• Pengukuran tingkat cairan secara terus menerus dari berbagai cairan dan suhu tinggi, tekanan tinggi, media korosif dan mudah terbakar dan meledak.
• Monitor benar-benar terisolasi dari media yang diukur, aman dan andal.
• Desain profesional untuk tekanan dan suhu khusus

Float MagnetikTingkatPersyaratan Pemasangan Meteran

• Sebelum pemasangan, periksa apakah cincin batas pelampung longgar di bawah pipa pendeteksi, seperti mengendurkannya dengan kunci pas untuk mencegah pelampung meluncur saat digunakan;
• Pemasangan harus vertikal untuk memastikan bahwa pelampung magnet dapat bergerak bebas ke atas dan ke bawah tabung reaksi
• Hindari konduktivitas magnetik di sekitar tabung deteksi, jika tidak maka akan secara langsung mempengaruhi operasi normal pengukur level cairan;
• Untuk media penskalaan yang mudah, instrumen harus dibersihkan secara teratur untuk menghindari pemblokiran pelampung dan mempengaruhi pengukuran
• Metode instalasi khusus adalah sebagai berikut:
• Metode 1: pemesinan lubang pemasangan pada penutup flensa dan berputar langsung ke pengukur level cairan maglev, seperti yang ditunjukkan pada gambar 1;
• Metode 2: pengukur level maglev tetap dengan dukungan sensor dan mur pengunci.Metode ini cocok untuk pengukuran level cairan dari tangki terbuka, seperti yang ditunjukkan pada gambar 2
• Metode 3: lubang ulir G2 diproses pada penutup tangki, yang nyaman untuk dimasukkan ke dalam bola pelampung, seperti yang ditunjukkan pada gambar 3;
• Metode 4: panjang batang pengukur dapat disesuaikan dengan ketinggian permukaan cairan dengan menggunakan kepala penghubung yang dapat digerakkan, seperti yang ditunjukkan pada gambar 4

Float MagnetikTingkatBidang Aplikasi Meter

Maglev level meter cocok untuk tampilan level cairan pada wadah bahan kimia, minyak bumi, dan peralatan industri lainnya.Saat ini, telah banyak digunakan dalam minyak, kimia, metalurgi, listrik, makanan, farmasi, pembuatan kertas dan industri pengukuran dan kontrol tingkat cair lainnya.
