Detail produk:
|
| Rentang pengukuran: | 30m | Frekuensi: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Bahan: | 304.316L (opsional) | Koneksi proses: | Ulir sekrup, Flange (opsional), |
| Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Contoh: | gema 55 sampel / dtk |
| Antarmuka komunikasi: | protokol komunikasi HART | Tekanan Proses: | -0,1-4MPa |

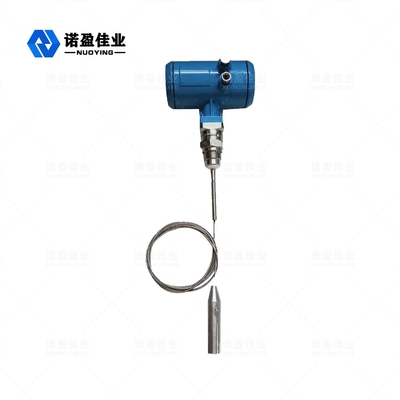

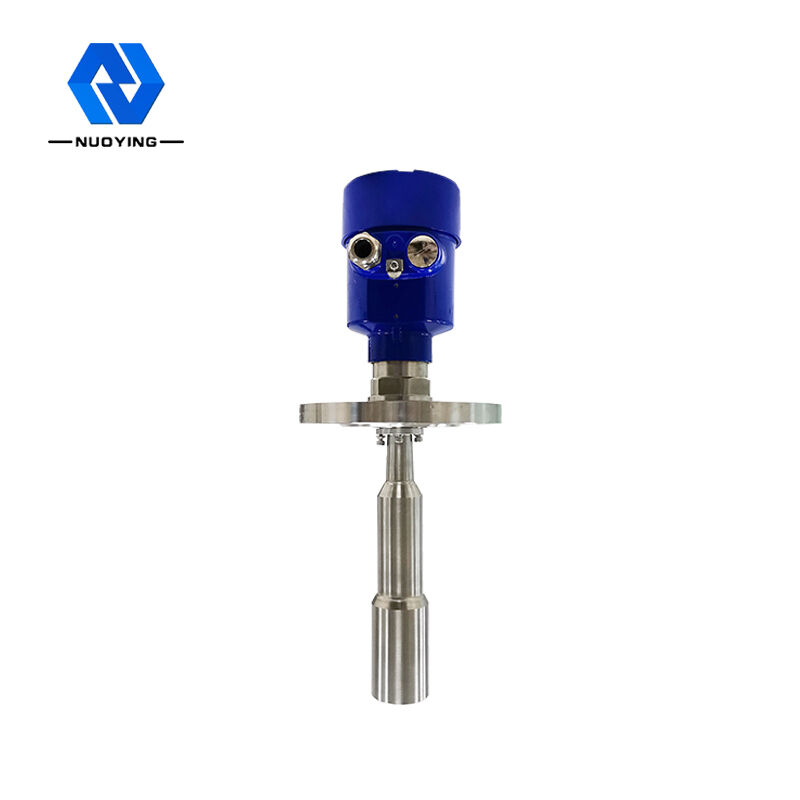

NYRD701 1.8GHz Gelombang Terpandu Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |

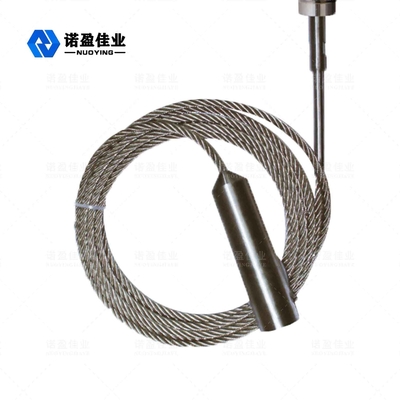

Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP67 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.
Radar Tingkat MeterJarak Pengukuran
Tabel berikut mencantumkan hubungan antara kategori yang berbeda dari media yang diukur dan jarak pengukuran.
| Indeks Sedang | DK(ε) | Partikel Padat | Cairan | Rentang pengukuran |
| 1 | 1.4…1.6 | Gas kondensasi, misalnya N2CO2 | 3m (Hanya mengacu pada probe batang koaksial) | |
| 2 | 1.6…1.9 |
Partikel sabuk plastik Batu kapur, semen khusus -Gula |
Gas minyak cair, misalnya propana -Pelarut Freon 12 / Freon -Minyak kelapa sawit |
25m |
| 3 | 1.9…2.5 | Semen biasa, Plester | Mineral minyak, Bahan Bakar | 30m |
| 4 | 2.5…4 |
Sereal, Biji -Batu -Pasir |
Benzena, Stirena, Toluena Furan naftalena |
30m |
| 5 | 4…7 |
Batu basah, bijih -Garam |
- Klorobenzena, kloroform - Semprotan selulosa - Asam klorida isosianurat, amina |
30m |
| 6 | >7 |
- Serbuk logam - Karbon hitam - Batu bara |
- Cairan berair - Alkohol - Amonia cair |
30m |
