Detail produk:
|
| Diameter Nominal: | 15~800mm | Rentang laju aliran:: | 0,5－10m/dtk |
|---|---|---|---|
| Ketepatan: | ±0,5%R， ±1%R (di bawah DN200) | Keluaran sinyal: | 4-20mA |
| Kelembaban lingkungan: | 5%～95% | Kelas Perlindungan: | IP65, dapat disesuaikan hingga IP68 |
| Cahaya Tinggi: | 2.5Mpa Mag Pengukur Aliran Air,Mag Pengukur Aliran Air Diameter Nominal,1.6MPa Pengukur Aliran Elektromekanis |
||

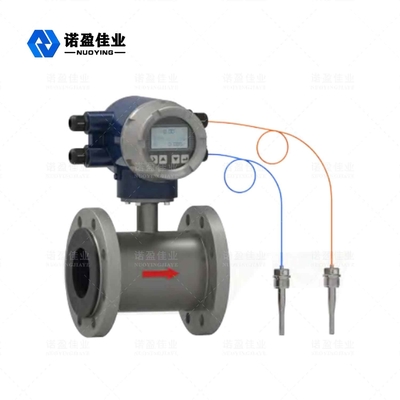

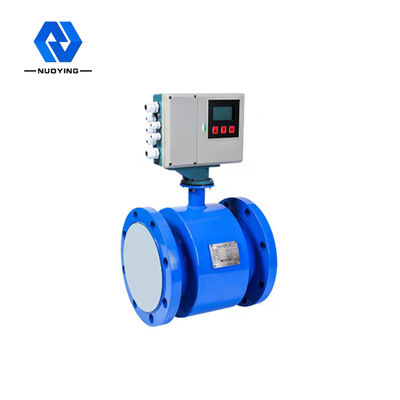

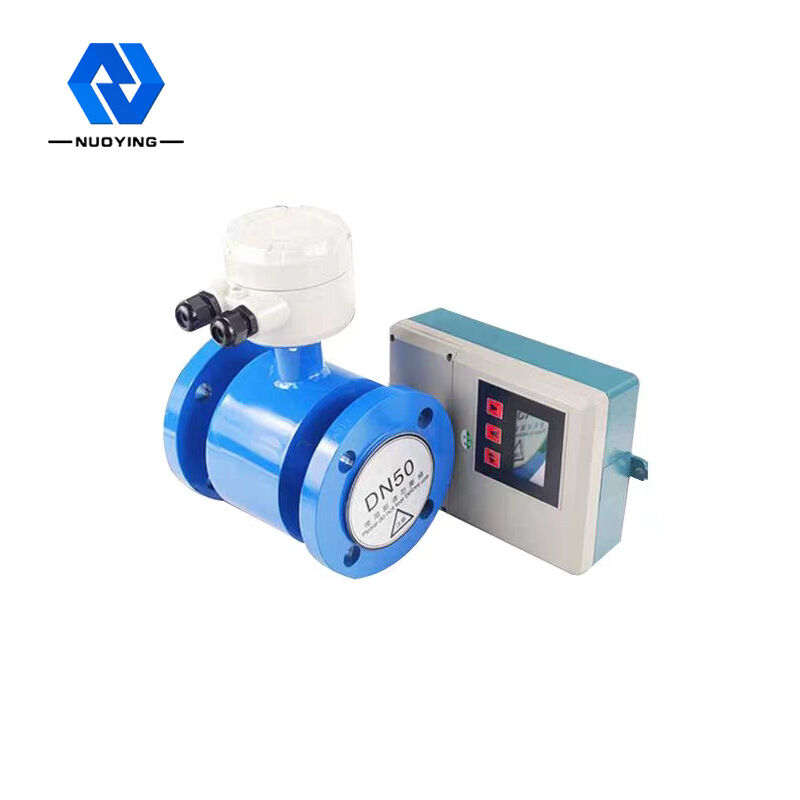

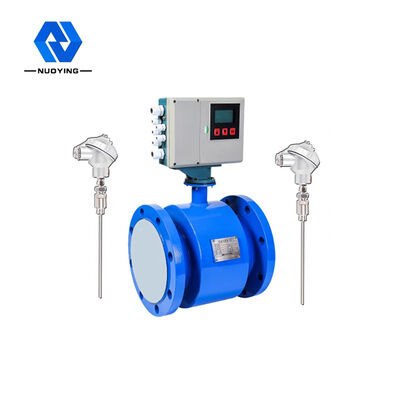

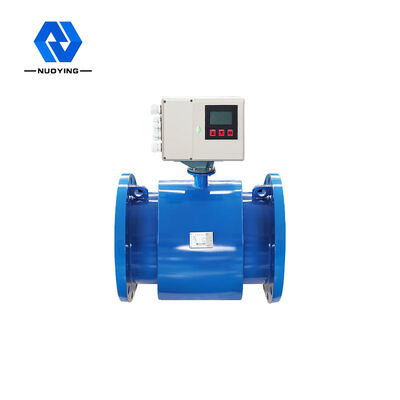

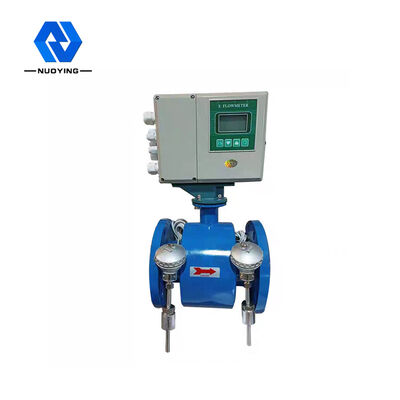

NYLL-CH Elektromagnetik Panas MeteR
NYMeteran panas elektromagnetik LL-CH dirancang untuk aplikasi khusus bangunan cerdas yang didistribusikan energi dan stasiun pertukaran panas, yang secara langsung dapat mengukur aliran dan dingin dan panas.Tidak perlu penghitung aliran tambahan dan Pt1000.Sangat mudah untuk menginstal dengan biaya rendah.Sensor aliran elektromagnetik digunakan sebagai pengukur panas elektromagnetik untuk mendeteksi laju aliran fluida perpindahan panas, dan memiliki fitur presisi tinggi, rentang aplikasi yang luas, dan kalibrasi online yang mudah dan sederhana.
NYLL-CH Elektromagnetik Panas MeteRParameter teknik
|
Standar diameter nominal Rentang laju aliran: Ketepatan Konduktivitas sedang |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/dtk ±0,5%R, ±1%R (di bawah DN200) Nilai teoretis 5uS/cm, nilai penggunaan sebenarnya 30uS/cm. |
|||
| Tekanan nominal | Standar 1.0MPa | Opsional1.6MPa | 2.5MPa opsional | Opsional 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Suhu sekitar |
Sensor Jenis terintegrasi |
0℃ - +80℃或-25℃ - +120 +70-+250 -10℃ - +55 |
||
|
menengah tertinggi suhu |
Jenis terintegrasi | +80 | ||
|
Jenis terpisah |
Lapisan neoprene (CR) | +80 | ||
| Karet silikon (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Lapisan PTFE (F4) Lapisan propilena polifluoroetilena (F46) |
+80℃或+120 | |||
|
Sinyal keluaran Ukuran port kabel Tegangan daya Konsumsi daya Modus komunikasi Elektroda sinyal dan bahan elektrode tanah Bentuk elektroda Nomor elektroda Flensa sambungan Flensa sambungan |
4 -20mA;pulsa / frekuensi 2kHz (default), SKHz (Maks): M20*1.5 (sambungan tahan air nilon standar, sambungan logam tahan ledakan opsional) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±10% 20W RS -485, mendukung MODBUS standar - protokol RTU, protokol HART, GPRS Baja tahan karat 316L, Hastelloy C, Hastelloy B, titanium, tantalum, platinum Jenis yang dimasukkan antar, elektroda jenis yang dimasukkan luar perlu disesuaikan Standar 3-4 elektroda (2 elektroda pengukur, elektroda pembumian), dikonfigurasikan oleh kaliber Sejalan dengan standar nasional GB9119 (dapat disesuaikan sesuai dengan kebutuhan pengguna) Sejalan dengan standar nasional GB9119 (dapat disesuaikan sesuai dengan kebutuhan pengguna) |
|||
| Bahan cincin pembumian | Baja tahan karat, baja tahan karat yang mengandung molibdenum | |||
| DN15-DN450 | Baja tahan karat lCr18Ni9Ti (baja tahan karat austenitik normal SUS321) | |||
| Bahan perumahan | Baja karbon standar, baja tahan karat perlu disesuaikan | |||
| Tingkat perlindungan | Jenis terpisah IP68, IP65 | |||
| Tipe terintegrasi IP65 | ||||
NYLL-CH Elektromagnetik Panas MeteRPertunjukan Parameter
| Sumber Daya listrik | 220VAC/24VDC Sensor Suhu Pt1000 |
| Modus komunikasi | RS-485 Akurasi pengukuran suhu ± Q1°C |
| Protokol komunikasi | Modbus- RTUBACnet Suhu sedang 2-180 °C |
| Jarak komunikasi maksimum | 400 m Kisaran perbedaan suhu 2K-80K |
| Tingkat akurasi | 2 kelas Menyimpan data Data historis selama 18 bulan |
| Lokasi pemasangan | Pipa masuk, pipa balik adalah opsional Suhu sekitar -10 °C-60 °C |
NYLL-CH Elektromagnetik Panas MeteR Prinsip bekerja
Air panas (air dingin) yang disuplai oleh sumber panas mengalir ke sistem pertukaran panas (radiator, sistem kompleks penukar panas yang terdiri darinya) pada suhu yang lebih tinggi (lebih rendah), dan mengalir keluar pada suhu yang lebih rendah (lebih tinggi). Selama proses ini, panas dilepaskan atau diserap ke pengguna melalui pertukaran panas (Catatan: proses ini mencakup proses pertukaran energi dari sistem pemanas dan sistem pendingin).
Ketika air mengalir melalui sistem pertukaran panas, jumlah panas yang dilepaskan atau diserap oleh sistem dihitung dan ditampilkan oleh kalkulator, sesuai dengan laju aliran yang diberikan oleh sensor aliran dan suhu air belakang yang diberikan oleh sensor suhu yang diputar, dan waktu aliran air lewat.
Q = q ×∆h × dτ = ρ ×qv ×∆h ×dτ
Q: jumlah panas yang dilepaskan atau diserap oleh sistem, Jor kWh;Qm:massa air yang mengalir melalui meteran panas, kg/jam;
Qv;volume aliran air yang mengalir melalui meteran panas, m3/jam;P: massa jenis air yang mengalir melalui meteran panas, kg / ms;
h: perbedaan entalpi air pada suhu masuk dan keluar sistem pertukaran panas, J/kg;
T: waktu, jam;
NYLL-CH Elektromagnetik Panas MeteR Fitur desain
◎.Pengukuran dingin dan panas: converter memiliki fungsi mengukur dingin dan panas secara langsung, dan dilengkapi dengan 2 standar Pt1000.Tidak perlu dilengkapi dengan penghitung aliran dingin dan panas untuk memudahkan pemasangan dan mengurangi biaya pembelian dan pemasangan.
Keandalan tinggi: Setelah pengujian ketat seperti EMC, keamanan, suhu tinggi dan rendah, yang lebih tinggi dari standar nasional GB/T17616, GB/2423, GB/T16499.
◎.Respon cepat: Gunakan 32BitMCU, 24BitADC, dan algoritma penyaringan yang dioptimalkan, respons cepat, data pengukuran yang akurat dan stabil, cocok untuk pengukuran dan kontrol saat peralatan dicocokkan.
◎.Elektroda pembumian: Teknologi yang dipatenkan NONCON, yang membentuk keseimbangan pengukuran di bagian pengukuran dan menghilangkan kesalahan pengukuran yang disebabkan oleh pembumian yang buruk untuk memastikan akurasi pengukuran jangka panjang.Tidak perlu dilengkapi dengan cincin pentanahan untuk mengurangi biaya material dan pemasangan.
◎.Teknologi IP68 terpisah: gunakan teknologi desain IP68 terinci khusus, gunakan sealant IP68 impor khusus, kabel IP68 khusus, dan beberapa desain seal IP68 untuk mencegah kondensasi sensor IP68 terpisah.
◎.Rasio signal-to-noise tinggi: sensor menggunakan teknologi rasio signal-to-noise tinggi.Konverter menggunakan suku cadang dengan kebisingan rendah dan presisi tinggi serta teknologi desain untuk memfasilitasi pengukuran aliran minimum.
◎.Desain daya rendah;desain sirkuit eksitasi yang dioptimalkan, konsumsi daya berkurang lebih dari 3 kali dibandingkan dengan flowmeter elektromagnetik konvensional, dan dapat mencapai penghematan energi dalam sejumlah besar aplikasi.
◎.Tampilan Cina: gunakan layar LCD tampilan Cina untuk pemahaman dan pengoperasian yang mudah
◎.Teknologi catu daya yang dioptimalkan: gunakan desain catu daya yang dioptimalkan, teknologi yang matang dan andal, efisiensi konversi yang tinggi, dan penggunaan jangka panjang yang andal.
◎.Pengkabelan cepat: gunakan blok terminal merek terbaik internasional, yang cepat, nyaman, dan andal, untuk memastikan pengukuran jangka panjang yang stabil dan andal.
◎.Sinyal keluaran: dilengkapi dengan standar RS-485, (4-20) mA, frekuensi/pulsa, respons keluaran cepat, dan port dilengkapi dengan tindakan proteksi seperti proteksi petir.
