Detail produk:
|
| Diameter Nominal: | DN6mm (DN3000mm) | Arah aliran: | Positif dan negatif |
|---|---|---|---|
| Tingkat akurasi: | pipe type: 0.5 grade 1.0 grade; jenis pipa: 0,5 kelas 1,0 kelas; Plug-in: 1.5 grade | Keluaran komunikasi: | Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART |
| Keluaran sinyal: | 4-20mA, | Suhu Operasional: | -20~90℃ -30~180 |
| Kelembaban lingkungan: | 5%～95% | Kelas Perlindungan: | IP65, dapat disesuaikan hingga IP67 |
| Cahaya Tinggi: | Pengukur Aliran Elektromagnetik Tubular,Pengukur Aliran Elektromagnetik Keandalan Tinggi,meteran aliran magnetik RS485 air limbah |
||

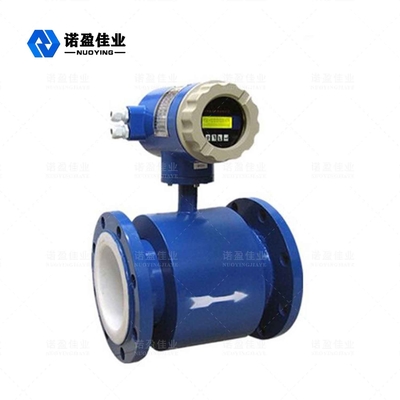

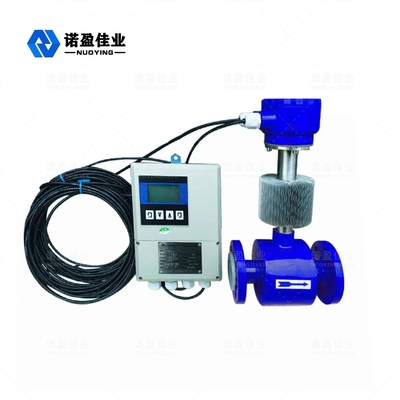

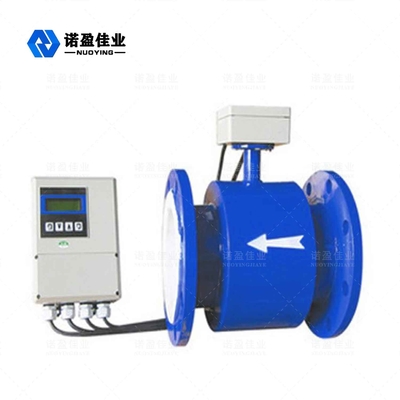

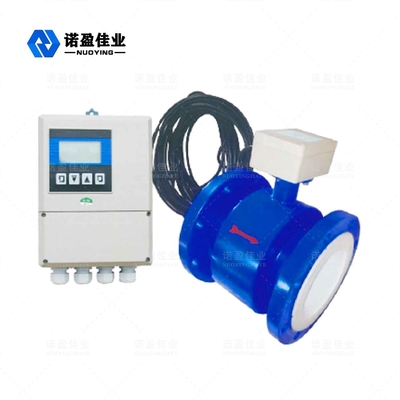

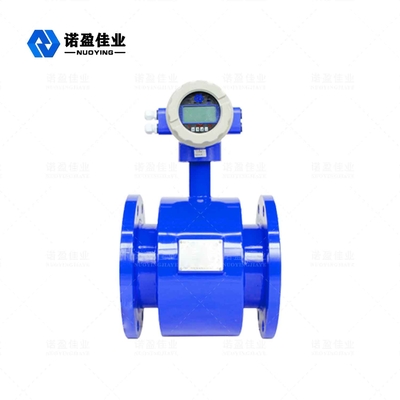

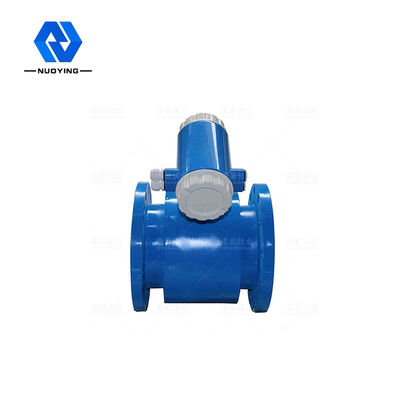

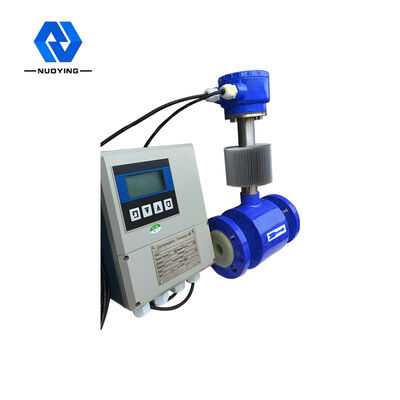

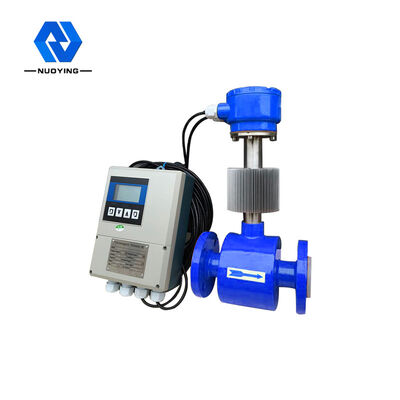

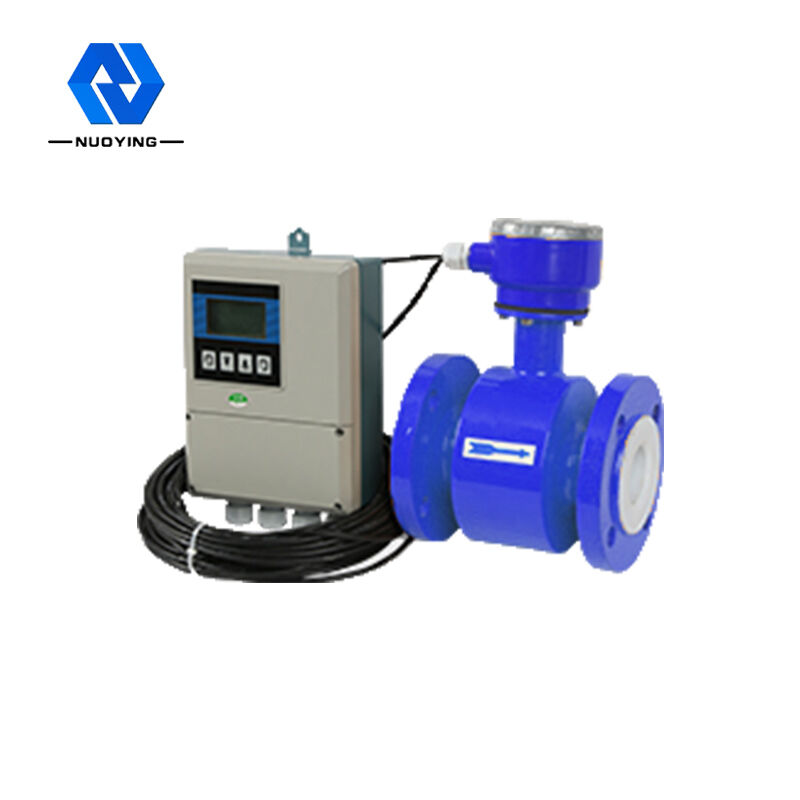

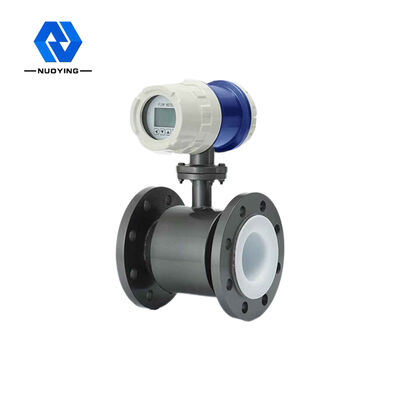

Pengukur Aliran Elektromagnetik Tubular NYLD
NYLDflowmeter elektromagnetik tubular adalah flowmeter dengan akurasi tinggi dan keandalan tinggi. Digunakan untuk mengukur aliran volumetrik cairan konduktif dan bubur dalam pipa tertutup, dan banyak digunakan dalam baja, listrik, minyak bumi, industri kimia, batu bara, metalurgi, mineral sumber daya, pembuatan kertas, pasokan air dan drainase, makanan, obat-obatan dan industri lainnya.
Pengukur Aliran Elektromagnetik Tubular NYLD Teknis Parameter
| Sumber Daya listrik | AC220V 50Hz / DC24V / 3.6V |
| Disipasi daya | <15W (Mendukung konsumsi daya dengan sensor) |
| Tunjukkan tombolnya | Dalam tampilan Cina dan Inggris, laju aliran sesaat, laju aliran kumulatif dan tampilan alarm (alarm sirkuit terbuka eksitasi, alarm kontrol lalu lintas udara, dan alarm batas aliran) dapat ditampilkan. Empat sentuhan ringan film sakelar untuk pengaturan data |
| Daftar | Teruskan jumlah total, balikkan jumlah total |
| Sinyal keluaran | Jalan dua arah dua arah, isolasi penuh 0〜10mA/4〜20mA |
| resistensi beban: 0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
Output aliran maju dan mundur, plafon frekuensi output dapat diatur dalam 15.000 H z. Kolektor transistor dengan output frekuensi pemisahan fotolistrik memiliki output dua arah sirkuit terbuka. Catu daya eksternal tidak boleh lebih besar dari 35V, dan dikumpulkan saat melakukan Arus maksimum maksimum adalah 50mA. |
|
| Dua output alarm sirkuit terbuka dari kolektor transistor dengan isolasi fotolistrik. Catu daya eksternal tidak lebih besar dari 35V, dan arus maksimum kolektor adalah 250mA ketika output alarm menyala. Status alarm: kontrol lalu lintas udara cair, pemutusan eksitasi garis, Aliran melebihi batas. | |
| Mendukung presisi | ± 0. 5% dari nilai yang ditunjukkan, ± 0. 3% atau ± 0. 2% dari nilai yang ditunjukkan opsional |
| Konstanta waktu redaman | Variabel kontinu berkisar dari 0 hingga 100 detik |
| Modus komunikasi | Antarmuka komunikasi serial RS232C atau RS485 opsional, protokol komunikasi HART, dengan catatan proteksi petir (10 tahun) |
| Kehilangan perlindungan daya | Desain internal instrumen tidak memiliki jam penurunan daya, dan dapat menyimpan 16 tetes daya |
| Tingkat perlindungan | IP 65, dapat disesuaikan hingga IP67 |
| Kelas tahan ledakan | Exia II CT5/Exd II CT5 (dapat dipilih) |
Pengukur Aliran Elektromagnetik Tubular NYLD Pengoperasian Prinsip
Prinsip pengukuran didasarkan pada hukum Faraday tentang induksi elektromagnetik. Artinya, ketika cairan konduktif bergerak dalam medan magnet, potensi dinamis listrik yang diinduksi terjadi dalam konduktor.E adalah: E=KBVD
K: Konstanta instrumen
B: Kekuatan induksi magnetik
V: Laju aliran rata-rata di bagian pipa
D: diameter dalam pipa
Untuk pengukuran aliran, fluida mengalir melalui medan magnet yang tegak lurus terhadap arah aliran. Aliran cairan konduktif menginduksi sinyal tegangan yang sebanding dengan laju aliran rata-rata (yaitu, laju aliran volume). Sinyal tegangan induksi dideteksi oleh dua elektroda dalam kontak langsung dengan cairan, dan ditransmisikan ke amplifier dengan kabel, dan kemudian diubah menjadi sinyal keluaran arus yang seragam.
Pengukur Aliran Elektromagnetik Tubular NYLD Fitur desain
◎.Akurasi pengukuran tidak dipengaruhi oleh perubahan densitas fluida, viskositas, temperatur, tekanan, dan konduktivitas listrik.
Pipa pengukuran tidak ada bagian aliran halangan, tidak ada kehilangan tekanan, persyaratan bagian lurus.
Konverter menggunakan layar lampu latar LCD yang memudahkan pembacaan di bawah sinar matahari langsung atau di ruangan gelap.
Dengan parameter yang diatur oleh tombol sentuh inframerah, pelat penutup konverter juga dapat diatur dengan aman tanpa membuka di lingkungan yang keras.
Pengukur aliran adalah sistem pengukuran dua arah dengan tiga integrator: maju, mundur, dan perbedaan total;aliran positif dan aliran balik.
Dan memiliki berbagai output: arus, pulsa, komunikasi digital, HART.
Konverter memiliki fungsi output alarm diagnosa diri, output alarm deteksi tanpa beban, output alarm aliran atas dan bawah, kontrol batch dan sebagainya.
Ini tidak hanya dapat digunakan untuk deteksi proses umum, tetapi juga untuk pengukuran pulp mineral, cairan pulp dan pasta.
Flowmeter elektromagnetik tegangan tinggi mengadopsi teknologi lapisan mesh PFA, tahan tekanan tinggi, tahan tekanan negatif, khusus diterapkan dalam petrokimia, mineral dan industri lainnya.
Instrumen tahan ledakan dapat digunakan di tempat tahan ledakan yang sesuai.
Pengukur Aliran Elektromagnetik Tubular NYLDFitur dan Lingkup aplikasi
Konverter cerdas tampilan Cina dan Inggris tipe NYLD menggunakan mikroprosesor tertanam 16-bit. Perawatan digital penuh, dengan fungsi pengukuran aliran dua arah, aliran instan dan penghitungan produk kumulatif dan terbalik dan perbedaan, digunakan untuk mengukur aliran volume media konduktif seperti air bersih, limbah, asam, alkali, larutan garam atau cairan dua fase cair-padat.
Pengukur Aliran Elektromagnetik Tubular NYLD Pilihan
