Detail produk:
|
Rentang laju aliran:: | 0.1-10m/s | Arah aliran: | Positif dan negatif |
---|---|---|---|
Tingkat akurasi: | jenis pipa: 0,5 kelas, 1,0 kelas; Plug-in: kelas 1,5, kelas 2,0 | Keluaran komunikasi: | Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART |
Keluaran sinyal: | 4-20mA, | Suhu Operasional: | -20~90℃,-30~180 |
Kelembaban lingkungan: | 5%~95% | Kelas Perlindungan: | IP65, dapat disesuaikan hingga IP68 |
Cahaya Tinggi: | IP68 Pengukur Aliran Elektromagnetik Cerdas,Pengukur Aliran Elektromagnetik 10m/S,10m/s pengukur aliran elektromagnetik pintar |

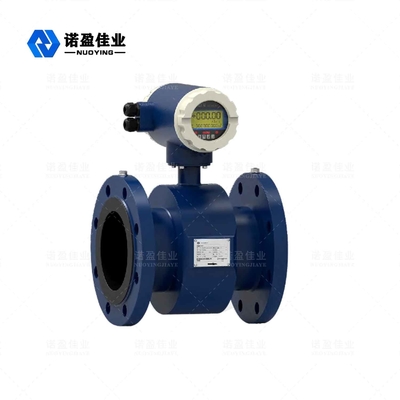

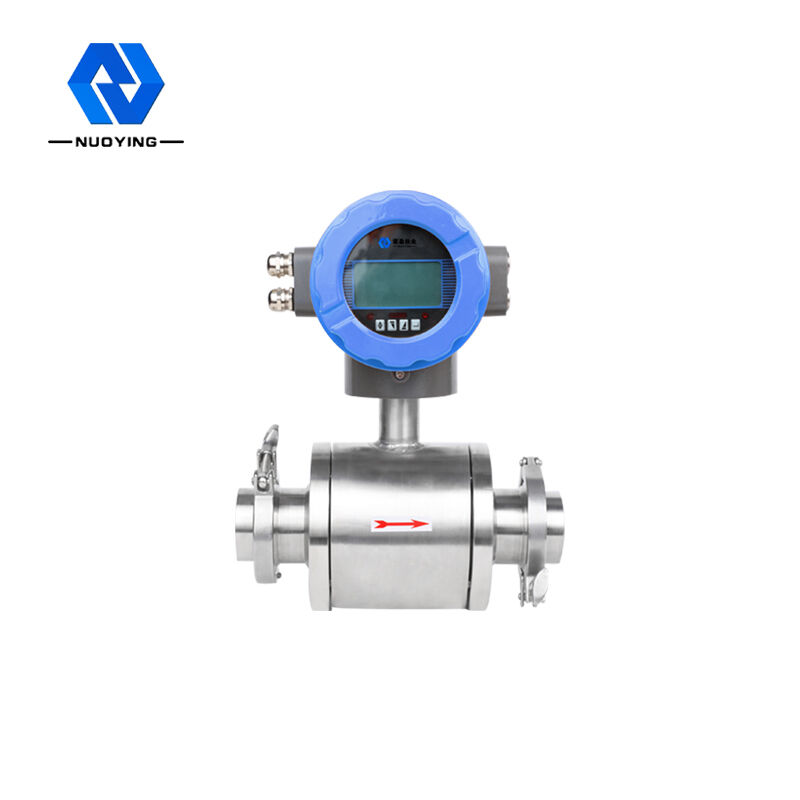

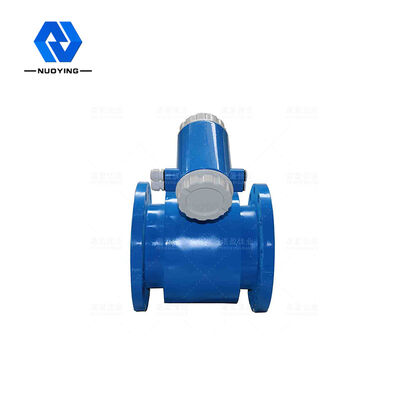

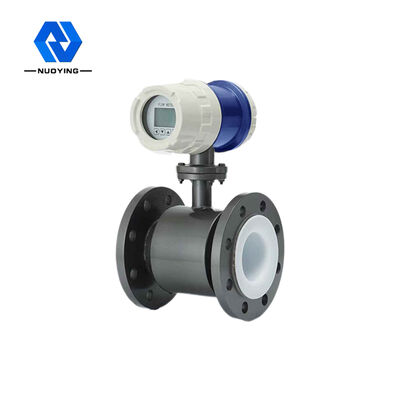

NYLD Intelligent Type Electromagnetic Flowmeter, Rentang Laju Aliran: 0,1-10m / S, 4-20mA,, IP68
Pengukur Aliran Elektromagnetik Cerdas NYLD
Flowmeter elektromagnetik tipe cerdas NYLD terdiri dari sensor dan konverter.Ini didasarkan pada hukum induksi elektromagnetik Faraday, yang digunakan untuk mengukur aliran volume cairan konduktif dengan konduktivitas lebih besar dari 5μs/cm.Ini adalah meter induktif untuk mengukur aliran volume media konduktif.Selain mengukur aliran volumedari cairan konduktif umum, itu juga dapat digunakan untuk mengukur aliran volume cairan korosif yang kuat seperti asam kuat dan alkali dan cairan suspensi dua fase cair-padat yang seragam seperti bubur, pulp dan bubur kertas.Ini banyak digunakan untuk pengukuran aliran minyak bumi, kimia, metalurgi, tekstil, pembuatan kertas, perlindungan lingkungan, makanan dan sektor industri lainnya dan manajemen kota, konstruksi pemeliharaan air, sungai dan bidang lainnya.
Pengukur Aliran Elektromagnetik Cerdas NYLD Teknis Parameter
elektromagnetik sensor spesifikasi umum
Standar Nominal diameter (mm) (Spesifikasi khusus dapat disesuaikan) |
JB/T 9248-2015 lapisan PTFE jenis pipa: DN10~DN600;tinta lapisan karet jenis pipa: DN40~DN2200 Jenis plug-in: DN150~DN3000 |
Arah aliran | Positif dan negatif |
Rasio jangkauan | 20:1 |
Kesalahan pengulangan | ± 0,1% dari nilai yang diukur |
Tingkat akurasi |
jenis pipa: 0,5 kelas, 1,0 kelas; Plug-in: kelas 1,5, kelas 2,0 |
Terukur suhu sedang |
Lapisan karet normal: -20~+60 °C Lapisan karet suhu tinggi: -20 ~ + 90 ° C Lapisan PTFE: -30~+100 °C Lapisan tetrafluoro suhu tinggi: -20~+180 °C |
Nilai tekanan operasi (tekanan tinggi dapat disesuaikan)
|
DN10-DN150: 1.6MPa DN200-DN350: 1.0MPa DN400-DN1000: 0.6MPa DN450-DN2200: 0.25MPa |
Rentang laju aliran: | 0.1-10m/s |
Rentang konduktivitas | Konduktivitas fluida yang diukur adalah 5μs/cm |
Keluaran sinyal | 4-20mA (resistensi beban 0~750Ώ), pulsa/frekuensi, level kontrol |
Keluaran komunikasi |
Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART
|
Sumber Daya listrik | 220VAC atau 24VDC |
Diperlukan langsung panjang pipa |
Hulu 5DN hilir 2DN |
Mode koneksi | Flowmeter dan pipa menggunakan koneksi flensa, dan flensa memenuhi standar nasional: GB/T9115.1-200 |
Kelas tahan ledakan | ExdllСT6 |
Tingkat perlindungan | IP65, dapat disesuaikan hingga IP68 |
Suhu Sekitar | 25~+60℃ |
Kelembaban lingkungan | 5%~95% |
Total konsumsi daya | Kurang dari 20W |
Pengukur Aliran Elektromagnetik Cerdas NYLD Pengoperasian Prinsip
Menurut prinsip induksi elektromagnetik Faraday, sepasang elektroda pendeteksi dipasang di dinding pipa tegak lurus terhadap sumbu pipa pengukur dan garis gaya magnet. Ketika cairan konduktif bergerak sepanjang sumbu pipa pengukur, cairan konduktif memotong garis gaya magnet untuk menghasilkan potensial induksi. Potensi induksi dideteksi oleh dua elektroda pendeteksi dan nilainya sebanding dengan laju aliran. Nilainya adalah:
E=KBVD Dimana: E- potensial yang diinduksi;
K-faktor yang berhubungan dengan distribusi medan magnet dan panjang aksial;
Intensitas induksi B-magnetik;
Laju aliran rata-rata cairan konduktif V;
jarak D-elektroda;(mengukur diameter dalam pipa)
Sensor mentransmisikan potensi yang diinduksi E sebagai sinyal aliran ke konverter. Setelah serangkaian pemrosesan digital seperti amplifikasi dan penyaringan konversi, laju aliran sesaat dan laju aliran terakumulasi ditampilkan oleh kristal cair dot matrix dengan lampu latar. Konverter memiliki4 -20mA output, output alarm dan output frekuensi, dan memiliki antarmuka komunikasi RS-485, dan mendukung HART dan MODBUS
protokol.
Pengukur Aliran Elektromagnetik Cerdas NYLD Fitur desain
■.Pemrosesan digital penuh, kemampuan anti-interferensi yang kuat, pengukuran yang andal, presisi tinggi, rentang pengukuran aliran dapat mencapai 150:1;
Catu daya EMIswitching ultra-rendah, rentang tegangan besar dari catu daya yang sesuai, kinerja anti-EMI yang baik;
Gunakan mikroprosesor 16-bitembedded, dengan kecepatan operasi yang cepat, presisi tinggi, dan eksitasi gelombang persegi frekuensi rendah yang dapat diprogram, meningkatkan stabilitas pengukuran aliran dan konsumsi daya yang rendah;
Gunakan bagian SMD dan teknologi pemasangan permukaan (SMT), keandalan sirkuit tinggi;
Tidak ada bagian yang bergerak di dalam pipa, tidak ada bagian yang menghalangi aliran, dan hampir tidak ada kehilangan tekanan tambahan dalam pengukuran;
Dapat mengubah jangkauan online di situs sesuai dengan kebutuhan pengguna yang sebenarnya;
Hasil pengukuran tidak tergantung pada parameter fisik seperti distribusi kecepatan aliran, tekanan fluida, suhu, densitas, viskositas;
Layar LCD backlit definisi tinggi, operasi menu Cina lengkap, mudah digunakan, mudah dioperasikan, mudah dipelajari dan dipahami;
Dengan output sinyal komunikasi digital seperti RS485, RS232, Hartand Modbus (opsional);
Dengan fungsi self-test dan self-diagnosis;
Dengan fungsi perekaman total per jam, merekam jumlah total aliran dalam jam, cocok untuk pengukuran pembagian waktu (opsional);
Ada tiga Integrator, yang dapat menampilkan jumlah akumulasi maju, jumlah akumulasi terbalik, dan jumlah perhitungan selisih masing-masing..Ada jam daya mati internal, yang dapat merekam 16 kali daya mati.(pilihan);
Dengan operator genggam inframerah, tingkat komunikasi 115KHZ, ia dapat mengoperasikan semua fungsi konverter dari jarak jauh tanpa kontak (opsional).
Pengukur Aliran Elektromagnetik Cerdas NYLDKomposisi dan Struktur
Flowmeter elektromagnetik terdiri dari komponen-komponen berikut:
Flowmeter elektromagnetik terutama terdiri dari sensor dan konverter.Sensor termasuk flens, lapisan, elektroda, pipa pengukur, kumparan eksitasi, rumah sensor dan sebagainya;konverter termasuk:
1. Konverter: memberikan arus eksitasi yang stabil untuk sensor, pada saat yang sama, mengubah gaya gerak listrik terinduksi yang diperoleh sensor menjadi sinyal listrik standar, dan menampilkan aliran dan parameter waktu nyata untuk tampilan, kontrol, dan penyesuaian aliran .
2. Lapisan: lapisan lengkap bahan tahan korosi isolasi listrik di bagian dalam pipa pengukur dan pada permukaan penyegelan flensa.
3. Elektroda: sepasang elektroda dipasang di dinding pipa pengukur untuk mendeteksi sinyal aliran, dan 1-2 elektroda pembumian lainnya dipasang untuk pentanahan dan anti-gangguan pengukuran sinyal aliran.
Klasifikasi Instrumen Flowmeter Elektromagnetik Cerdas NYLD
1. Menurut struktur instrumen, flowmeter vortex dapat dibagi menjadi tiga kategori, yaitu:
Tidak ada bagian resistensi di pipa pengukur, tidak ada kehilangan tekanan.
Dengan struktur sederhana, pipa pengukur aliran elektromagnetik dapat menggunakan lapisan yang berbeda sesuai dengan
kualifikasi yang berbeda, dan keandalannya tinggi.

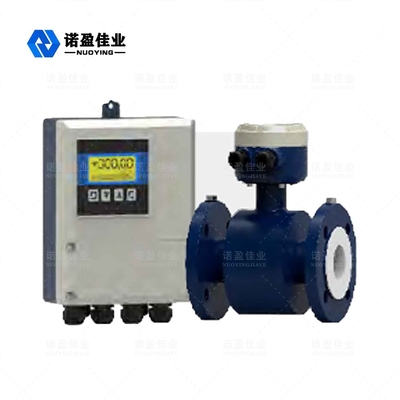

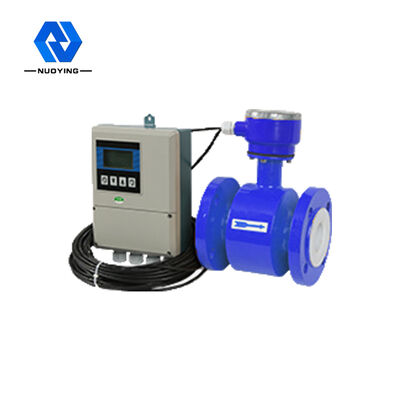

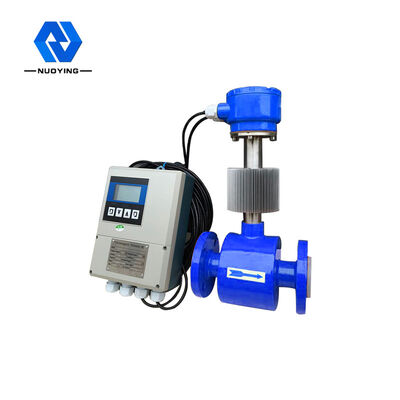

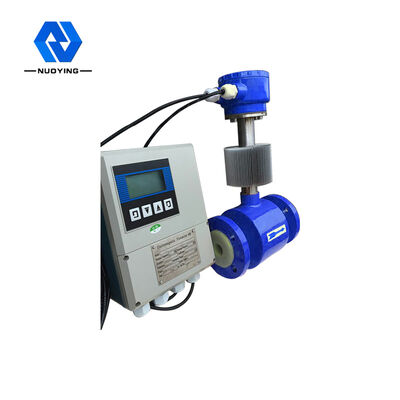

Pengukur aliran elektromagnetik tipe terpisah
Konverter dan bodi utama dipasang secara terpisah, yang nyaman untuk pemasangan terpusat dan data yang mudah dibaca.
■. Plug-in Tipe elektromagnetik pengukur aliran
Ini secara luas berlaku untuk pengukuran aliran media cair konduktif kaliber besar di berbagai industri.
Rentang diameter nominal lebar, cocok untuk semua pipa kaliber antara DN150~DN3000.
Sensor menggunakan mode eksitasi baru, konsumsi daya rendah, titik nol stabil, dan presisi tinggi.Rentang aliran bisa mencapai 1500: 1
Pengukur Aliran Elektromagnetik Cerdas NYLD Pilihan
Model | Keterangan | ||||||
NYLD— | -□ | □. | □ □ | □. | □. | -□ | Flowmeter elektromagnetik tipe pipa penuh |
NYLD— | Pengukur aliran elektromagnetik tipe plug-in | ||||||
Jalur | 10-2200mm | ||||||
kombinasi |
S L |
Jenis terintegrasi Jenis terpisah |
|||||
Bahan elektroda |
M T D H P n |
Besi tahan karat Ti (titanium) Ta (tantalum) Hastelloy Pt platinum Ni nikel |
|||||
Modus keluaran |
0 1 2 |
Tidak ada keluaran 4-20mA/1-5KHz 4-20mA |
|||||
Bahan pelapis |
x F P J |
Karet PTFE Polietilena Karet poliuretan |
|||||
Tampilan lokal |
0 1 |
Tidak ada tampilan lokal Tampilan lokal |
|||||
Modus komunikasi |
0 1 2 3 |
Tidak ada komunikasi Komunikasi Rs485 (protokol MODBUS) komunikasi HART komunikasi nirkabel GPRS |
|||||
Cincin pembumian |
0 1 2 |
Tanpa cincin pembumian Dengan cincin pembumian Elektroda tanah |
|||||
Aliran batas atas | (n) | Aliran batas atas (rentang) m3/jam |
