Detail produk:
|
| Model produk: | NYUHZ | Aplikasi tipikal: | Pengukuran level cairan |
|---|---|---|---|
| Permukaan Tekanan Proses: | -0,1～+16MPa | Sumber Daya listrik: | 24VAC,1A |
| Akurasi suhu: | -50～+350℃ | Akurasi Pengukuran: | ± 3mm, ± 5mm, ± 10mm, ± 20mm (opsional) |
| Kepadatan Sedang: | ≧0,425g/cm3 | Rentang pengukuran: | 0～6m |

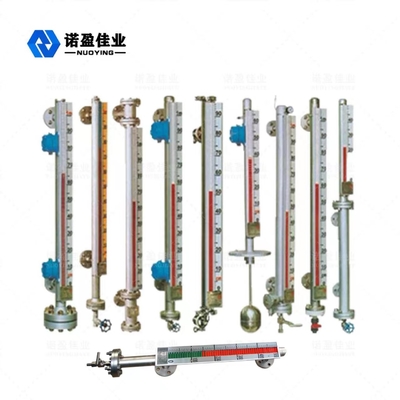

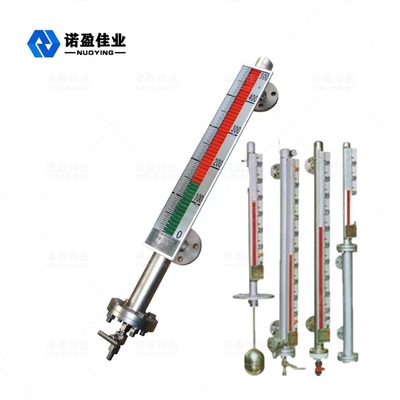

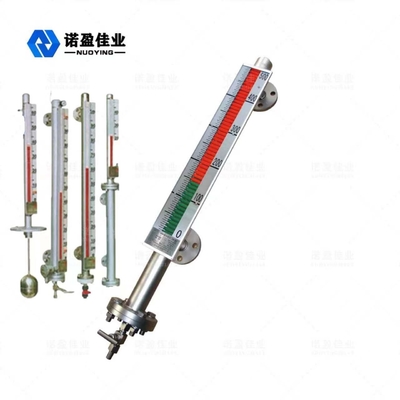

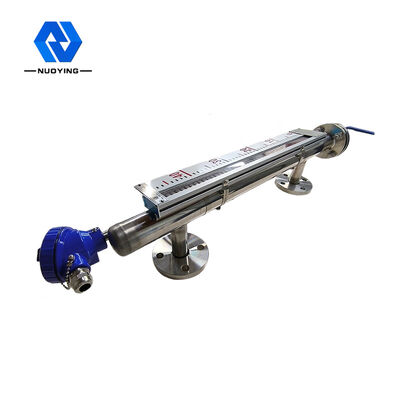

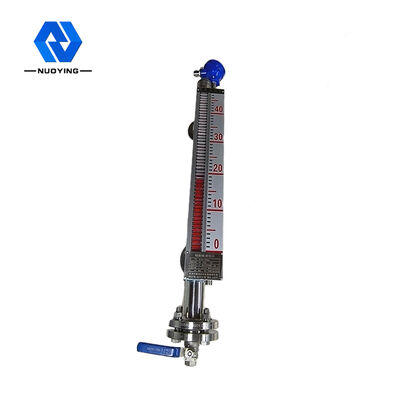

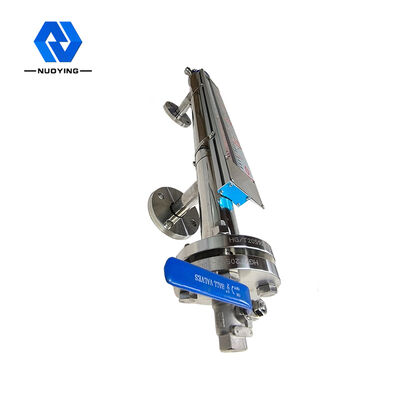

NYUHZ High Sealing Leak Proof Magnetic Flap Level Meter
Flap Magnetik NYUHZPengukur TingkatPrinsip bekerja

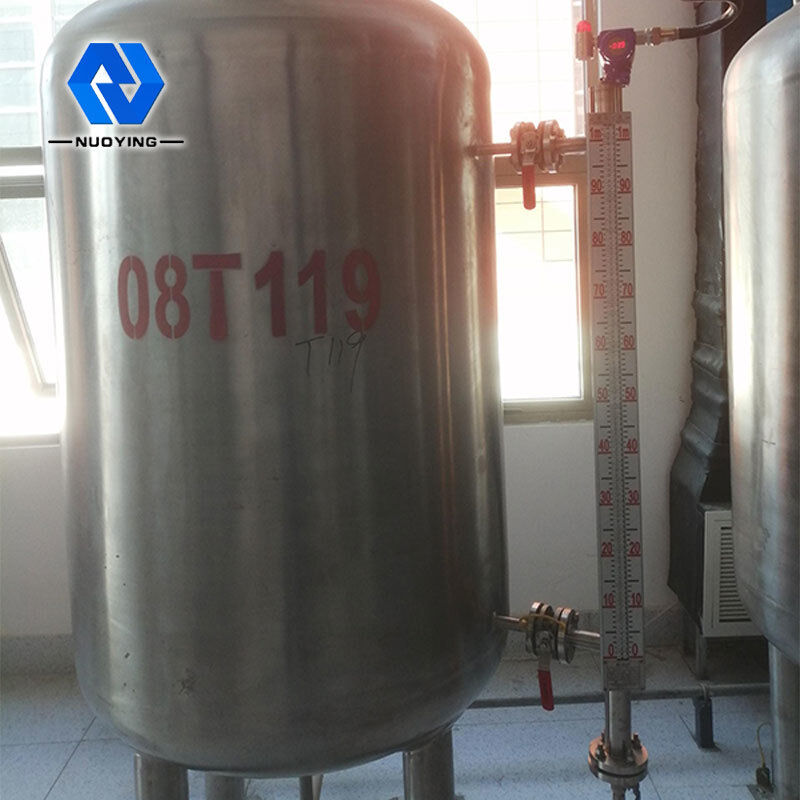

Pengukur tingkat flap magnetik dapat digunakan untuk deteksi tingkat menengah dari berbagai menara, tangki, tangki, bejana bulat, boiler, dan peralatan lainnya.Magnetic flap level meter dapat disegel dengan kuat, anti bocor dan cocok untuk suhu tinggi, tekanan tinggi dan kejadian tahan korosi.
Pengukur tingkat flap magnetik memiliki rongga (disebut pipa pengukur atau pipa utama) untuk menahan bola pelampung, dan rongga tersebut membentuk konektor dengan wadah melalui flensa atau metode sambungan lain yang sesuai.Menurut prinsip konektor, dengan perubahan level cairan di dalam wadah, level cairan di dalam rongga sama tingginya dengan level cairan di dalam wadah, sehingga mendorong bola yang mengambang di dalam rongga bergerak ke atas dan turun, dan naik turun dengan naik turunnya level cairan dalam wadah.Saat ini, kami tidak dapat melihat ketinggian cairan, sehingga tampilan kolom magnet dipasang di luar ruangan.

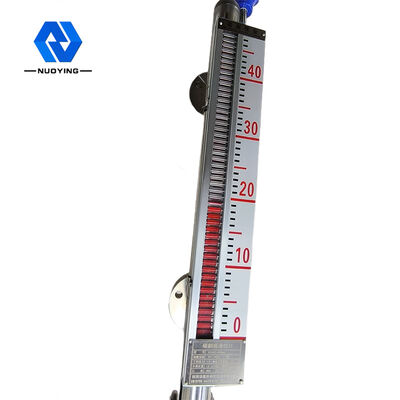

Baja magnet permanen dipasang di persimpangan cairan yang terendam dan bagian mengambang dari pelampung.Ketika level cairan dalam wadah yang diukur naik dan turun, pelampung magnet di tabung bodi pengukur level juga naik dan turun.Baja magnet permanen di pelampung dipindahkan ke indikator kolom magnet melalui kopling magnet, menggerakkan kolom merah dan putih untuk berputar 180 °.Saat level cairan naik, kolom berubah dari putih menjadi merah, dan saat level cairan turun, kolom berubah dari merah menjadi putih, Persimpangan indikator merah putih adalah ketinggian sebenarnya dari level cairan di dalam wadah, jadi sebagai untuk mencapai indikasi yang jelas dari tingkat cair.
| Aplikasi Khas | Pengukuran level cairan |
| model produk | NYUHZ |
| Jenis Instalasi | dipasang di samping, dipasang di atas |
| Bahan Tubuh Utama | 304.316 |
| Rentang pengukuran | 0～6m |
|
Akurasi Pengukuran |
± 3mm, ± 5mm, ± 10mm, ± 20mm (opsional) |
| Kepadatan Sedang | ≧0,425g/cm23 |
| Perbedaan Kepadatan | ≧0,1g/cm23 |
| Viskositas Sedang | ≦0.4Pa.S |
| Kontrol Keluaran | 220VAC,1A |
| Keluaran Transmisi | 4... 20mA (catu daya 24VDC) |
| Suhu Proses | -50~+350℃ |
| Tekanan Proses | -0,1～+16MPa |
| Koneksi Proses | mengarah (opsional) |
| Resolusi | ±1mm |
|
Tingkat Perlindungan |
IP65, IP67, IP68 (opsional) |
|
Kelas Bukti Ledakan |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (lihat sertifikat untuk detailnya)
|
Catatan: Produk dapat disesuaikan dan dirancang sesuai dengan kebutuhan spesifik pengguna!
Flap Magnetik NYUHZPengukur TingkatFitur desain
◎ Struktur sederhana, operasi yang solid dan andal, stabil.
◎ Skala yang ditampilkan di situs jelas dan dapat dibaca.
◎ Dapat mengukur dan menunjukkan tingkat cairan korosif, mudah terbakar, beracun, suhu tinggi dan cairan gelisah.
◎ Beberapa formulir instalasi dan formulir koneksi dapat dipilih.
◎ Kisaran tekanan desain mulai dari vakum penuh hingga 10MPa.
◎ Kisaran suhu desain - 160~+450 ℃.
◎ Desain profesional dapat dilakukan untuk tekanan dan suhu khusus.
