Detail produk:
|
Tegangan catu daya:: | DC24V | Suhu Sekitar: | -40~60 |
---|---|---|---|
toko: | M20 * 1.5 (di dalam utas) | Kesalahan: | ±10mm |
Memuat impedansi: | 550Ω (ketika catu daya 24V.DC) | Sinyal keluaran: | 4-20mA |
Cahaya Tinggi: | DC24V Magnetic Float Level Gauge,Magnetic Float Level Gauge Digital Output,indikator level air magnetik |

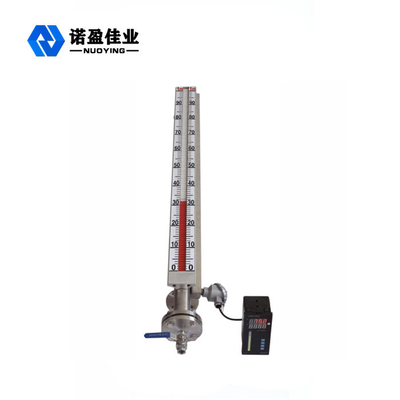

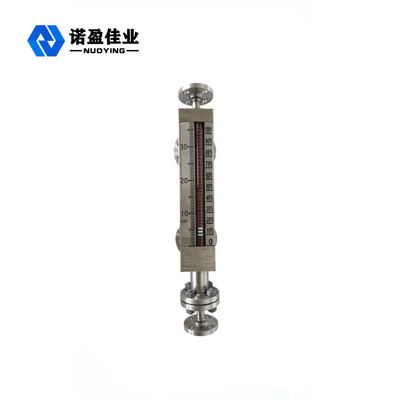

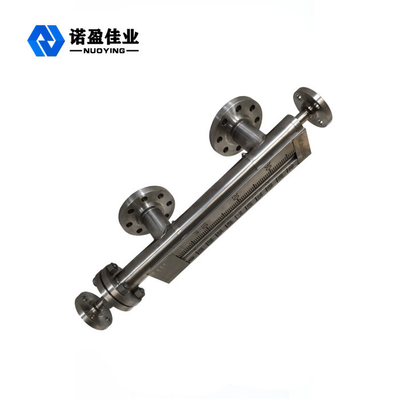

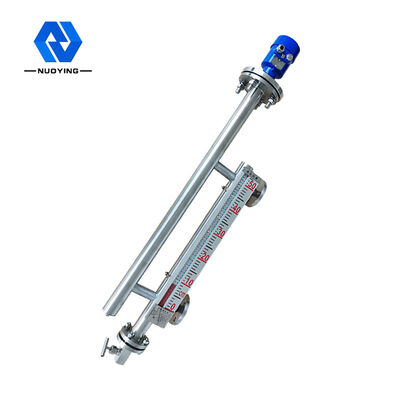

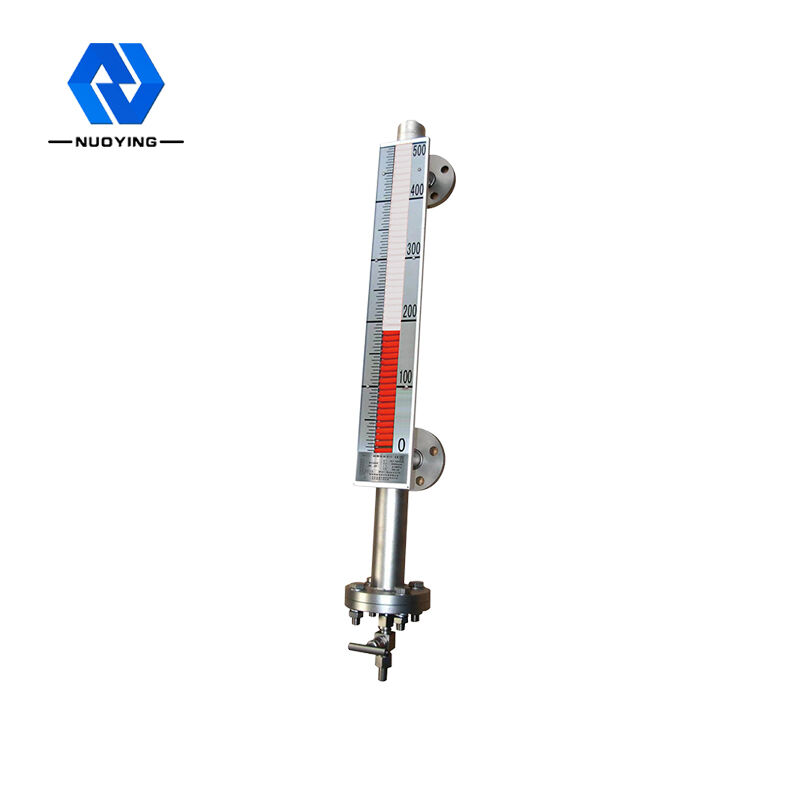

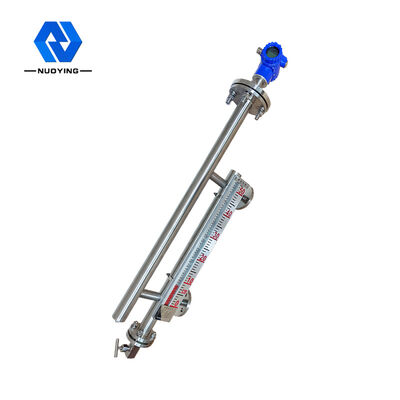

Indikator Level Output Digital Float Magnetik Pengukur Level Flip Magnetik
Magnetic Float Digital Output Level Indicator Magnetic Flip Level Gauge Deskripsi:
Pengukur level dapat dikonfigurasi alarm level cair dan pemancar level.Dapat mencapai tampilan cahaya atas dan bawah tingkat cairan jarak jauh dan alarm suara.Pemancar dapat mengubah perubahan level secara linier menjadi sinyal arus standar 4~20Ma.DC, yang dapat digunakan dengan instrumen sekunder untuk mencapai tampilan level/mode cairan jarak jauh. Ini memiliki rentang pengukuran yang besar, tampilan fluoresensi dua warna , selamat malam efek, ketahanan korosi, anti ledakan, aman dan terpercaya.Hal ini dapat diterapkan pada pengukuran tingkat cairan dalam berbagai wadah, air, polusi industri, berbagai minyak, gas cair, asam dan alkali, dll dalam komunikasi industri dan kelautan.
Indikator Level Output Digital Float Magnetik Parameter Pengukur Level Flip Magnetik:
Rentang pengukuran | 0~6000mm |
Kesalahan | ±10mm |
Sinyal keluaran | 4~20mA.DC |
Memuat impedansi | 550Ω (ketika catu daya 24V.DC) |
Tegangan catu daya: | 24V.DC |
Toko | M20 * 1.5 (di dalam utas) |
Suhu sekitar | -40~60℃ |
Klasifikasi bahaya | dIIbt1-4, ibIIBT4 |
Klasifikasi perlindungan di luar | IP65 |
Indikator Level Output Digital Float Magnetik Pengukur Level Flip MagnetikPrinsip:
Pemancar terdiri dari sensor level cairan dan konverter.Sensor terdiri dari sejumlah sakelar buluh dan resistor yang dipasang di dalam tabung baja tahan karat berdiameter 20 dan diamankan ke bagian luar tabung pengukur.Konverter terdiri dari modul elektronik dan dipasang di kotak sambungan sensor.
Melalui kopling pelampung magnet, sensor mengubah perubahan cairan menjadi nilai resistansi resistor dan mengubahnya menjadi sinyal arus standar 4~20mA.DC oleh konverter dan mengirimkannya ke instrumen sekunder untuk mewujudkan tampilan level/mode cairan jarak jauh.
Komisioning, penggunaan dan pemeliharaan
1, metode debugging pemancar
Tempatkan baja magnetik pada posisi nol dari sensor level cairan.Pada saat ini, saklar buluh terendah dari sensor ditarik masuk. Sesuaikan potensiometer "nol" untuk membuat output 4~20mA;kemudian tempatkan magnet pada skala penuh dan sesuaikan potensiometer "Rentang", outputnya adalah 20 mA.Berulang kali beberapa kali, debugging dapat diselesaikan.
2, tindakan pencegahan instalasi
(1) Saat pengukur ketinggian dipasang, tidak ada benda asing yang boleh masuk ke dalam tabung pengukur.
(2) Pengukur level harus dipasang secara vertikal di sisi wadah.Saat pelampung dipasang di tabung pengukur, ada salah satu ujung magnet ke atas, dan jangan dibalik.
3, dimasukkan ke dalam pertimbangan operasi
Ketika pengukur level dioperasikan, pertama-tama buka katup atas secara perlahan, lalu perlahan buka katup bawah sehingga cairan yang diukur perlahan memasuki tabung pengukur untuk mencegah media tekanan dalam wadah mengalir dengan cepat ke dalam tabung pengukur, jadi bahwa pelampung naik dengan cepat, menghasilkan indikasi Pelacakan tabung tidak berfungsi.
4, pemeliharaan pengukur level
(1) Bila media yang diukur mengandung kotoran dan sedimen, tabung pengukur dan pelampung harus dibersihkan secara berkala.Saat membersihkan pelampung, bahan pembersih yang tepat harus digunakan.Jangan memukul atau merebus dengan api terbuka untuk mencegah demagnetisasi magnetik.
(2) Setelah penggunaan jangka panjang dari pengukur level cairan, terutama setelah penggunaan jangka panjang di bawah kondisi suhu tinggi, jika ditemukan bahwa pelacakan indikator tidak fleksibel, kekuatan medan magnet dari baja magnet pelampung harus diperiksa terlebih dahulu .Jika medan magnet telah mengalami demagnetisasi, baja magnetik atau pelampung harus diganti.
