NH93420 Tipe Input Transduser Tekanan Level Air HART Diafragma Keramik

NH93420 Tipe Input Transduser Tekanan Level Air HART Diafragma Keramik

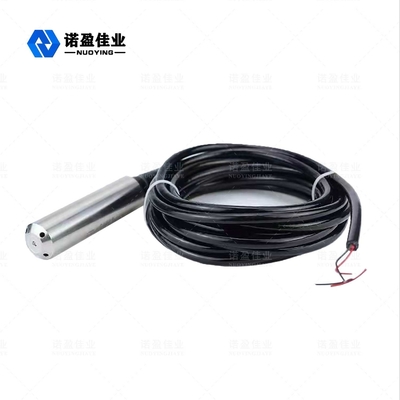

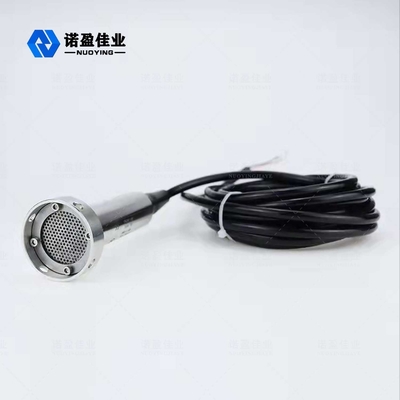

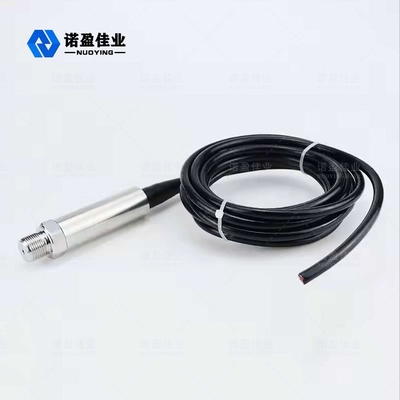

NH93420 Pemancar Sensor Tekanan Pemancar Level Cairan

Pemancar level cairan seri NH93420 adalah perluasan dan pengembangan teknologi pemancar tekanan, sesuai dengan prinsip hubungan linier antara tekanan yang dihasilkan oleh gravitasi spesifik cairan yang berbeda pada ketinggian yang berbeda, untuk mencapai pengukuran dan transmisi volume air, minyak dan pasta yang akurat, tinggi cairan, berat.

Pemancar Level Cairan NH93420Parameter Teknis

※ Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

Pemancar Level Cairan NH93420 Pengoperasian Prinsip

Pemancar level cairan terdiri dari kabel pemandu gas khusus yang terpasang pada selang kapiler, sambungan kompresi, dan probe.Probe pengukur level dibuat dari inti baja tahan karat dengan diafragma di bagian bawah dan cangkang plastik berlubang.Pengukuran tingkat cairan sebenarnya adalah perbedaan antara tekanan hidrostatik pada kepala probe dan tekanan atmosfer yang sebenarnya, dan kemudian sensor keramik (melekat pada film baja tahan karat) dan komponen elektronik mengubah perbedaan tekanan menjadi sinyal keluaran 4〜20mA .
Ketika pemancar tingkat cairan hidrostatik dimasukkan ke kedalaman tertentu dari cairan yang diukur, rumus tekanan sensor adalah sebagai berikut: PA = p・g・h+Po untuk mendapatkan rumus tingkat cairan: h = PA- Po/ p *g.
Pada saat yang sama, tekanan cairan dimasukkan ke dalam ruang tekanan positif sensor melalui baja tahan karat konduksi gas, dan kemudian tekanan atmosfer pada permukaan cairan dihubungkan ke ruang tekanan negatif sensor, untuk menangkal Po, di bagian belakang sensor dan ukur tekanan sensor PA-Po= p・g・h.
Jika kerapatan cairan seragam, perbedaan tekanan statis sebanding dengan ketinggian permukaan cairan.

Pemancar Level Cairan NH93420 Fitur desain

• Instalasi sederhana, mudah digunakan, pertukaran yang kuat.
• Cocok untuk mengukur tingkat cairan dan antarmuka media cair dalam wadah.Selain indikasi lapangan, juga dapat dilengkapi dengan pemancar jarak jauh, sakelar alarm, fungsi deteksi lengkap.
• Indikasi baru, pembacaan intuitif, eye-catching, mengamati arah indikator dapat diubah sesuai kebutuhan pengguna.
• Rentang pengukuran besar, tidak dibatasi oleh ketinggian tangki penyimpanan.
• Mekanisme penunjuk benar-benar terisolasi dari media yang diuji, dengan kinerja penyegelan yang baik, keandalan yang tinggi, dan pengoperasian yang aman.
• Struktur sederhana, pemasangan mudah, perawatan mudah, tahan korosi, tidak ada catu daya, tahan ledakan.
• Sensitivitas sensor berkualitas tinggi, kecepatan respons cepat, secara akurat mencerminkan aliran atau tingkat cairan statis dari perubahan halus, akurasi pengukuran tinggi.
• Dengan kemampuan tahan ledakan dan isolasi yang aman secara intrinsik, dapat digunakan di berbagai tempat berbahaya.
• Desain anti-blocking dapat mewujudkan pengukuran level cairan dalam media pasta.
• Sangat nyaman untuk membaca di lokasi dengan tiga jenis kepala indikator: skala skala sama 100%, LED dan LCD.
• Transmisi sinyal dua kabel DC 4-20mA, kemampuan anti-interferensi yang kuat, jarak transmisi yang panjang.
• Baik nol unik, jangkauan penuh, kompensasi nonlinier, untuk memastikan instrumen dalam kisaran kondisi operasi presisi, stabilitas jangka panjang.
• Sensor tekanan langsung merasakan tekanan level cairan, tidak terpengaruh oleh gelembung media, pengendapan.

​
