Detail produk:
|
Sedang: | Cairan, gas, pengukuran tekanan | Suhu Proses: | -25~+125℃ |
---|---|---|---|
Koneksi: | Ulir sekrup, Flange (opsional) | Waktu redaman: | 0.1-16s |
Bahan Diafragma: | 316L | bahan cangkang: | besi tahan karat |
Kelas Perlindungan: | IP65 | Sumber Daya listrik: | 12-36 VDC (±30%). |
Cahaya Tinggi: | Pemancar Sensor Tekanan 36VDC,Sensor Tekanan Suhu Tinggi Thread Flange,pemancar tekanan industri 36VDC |

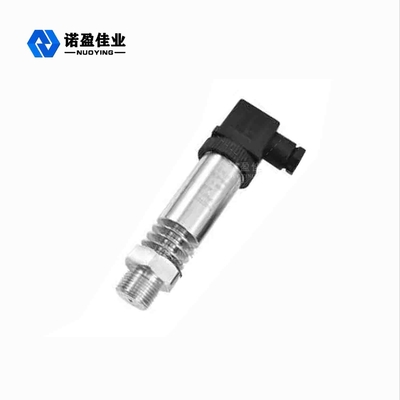

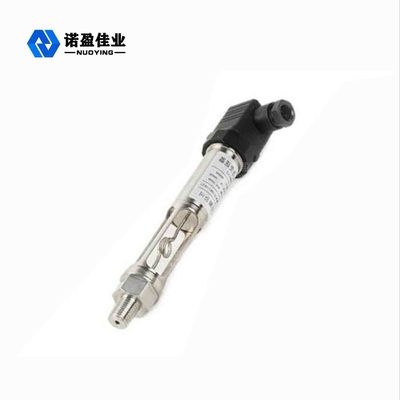

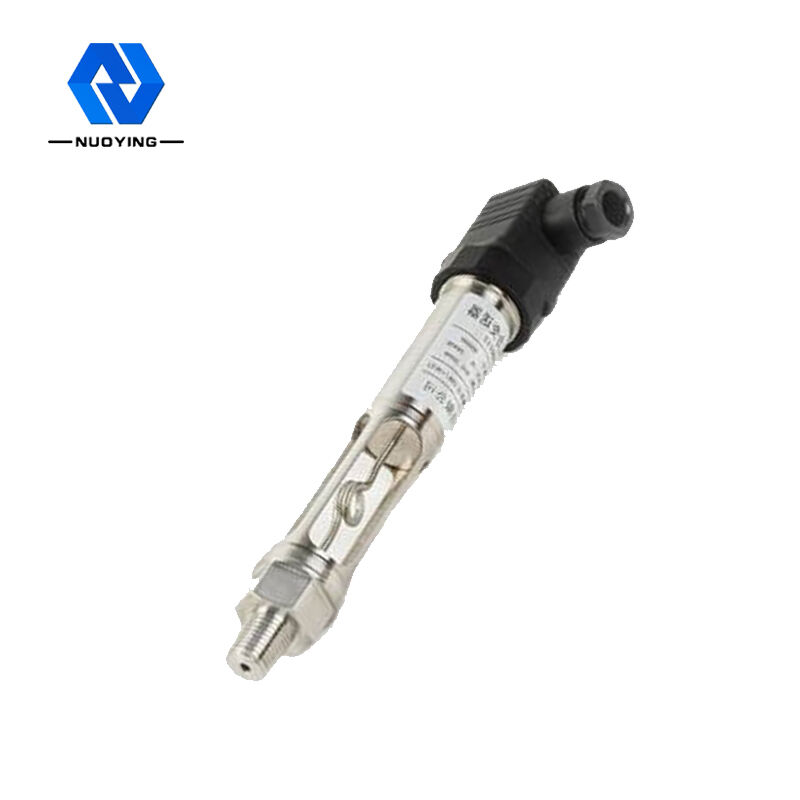

Pemancar Sensor Tekanan Mengukur Tekanan Gas Cair Dan Uap
Pemancar Sensor Tekanan
Pemancar Sensor TekananPrinsip bekerja
Seri NP93420 dibuat dengan menggunakan efek piezoresistif dari semikonduktor dan teknologi micromachining.Dalam arah kristal spesifik dari wafer silikon kristal tunggal, proses litografi, difusi, dan semi-konduktor lainnya digunakan untuk membuat jembatan Wheatstone untuk membentuk diafragma sensitif, yang sedikit berubah ketika dikenai gaya eksternal.Resistansi lengan jembatan diubah oleh perubahan resistivitas, output dari sinyal tegangan eksitasi diubah (satu pasang lebih besar dan yang lainnya lebih kecil), setelah kompensasi suhu komputer, penyesuaian resistif laser, penguatan sinyal dan pemrosesan lainnya sarana dan deteksi perakitan yang ketat, Kalibrasi dan proses lainnya, produksi pemancar tekanan sinyal keluaran standar.
Pemancar Sensor TekananTeknisParameter
Aplikasi tipikal | gas dan cairan yang kompatibel dengan SS316 |
Ketepatan | 0,25%F·S ,0,5%F·S |
Jarak | -95kPa~60MPa |
bahan diafragma | 316L (opsional) |
Koefisien Suhu | 0,02%/℃ |
Suhu proses | -10℃~+80 |
Suhu Penyimpanan | -40℃~+125℃ |
Koefisien Suhu Rentang Penuh | 0,02%/℃ |
Kelembaban relatif | 95% |
Koneksi proses | Benang, flensa (opsional) |
Batas Kelebihan: | 150% -200% dari rentang nilai |
Keluaran sinyal | 4~20mADC dua kawat atau 0~10mADC tiga kawat |
Sumber Daya listrik | 12.5V-36V, catu daya standar adalah 24VDC |
Ketahanan Beban | 750Ω (Lihat diagram 1 di bawah untuk karakteristik beban ) |
Perlindungan Mekanis | IP65 |
Kelas Ledakan | Contoh: CT5 |
Pemancar Sensor TekananAplikasi
Banyak digunakan dalam minyak bumi, industri kimia, metalurgi, tenaga listrik, industri ringan, bahan bangunan, obat-obatan, perlindungan lingkungan, penelitian ilmiah, dan perusahaan dan lembaga lainnya, menyadari untuk menguji tekanan fluida proses, dan cocok untuk berbagai kesempatan segala cuaca lingkungan dan semua jenis cairan korosif.
Pemancar Sensor TekananKarakteristik
Pemancar Sensor TekananProperti fisik
