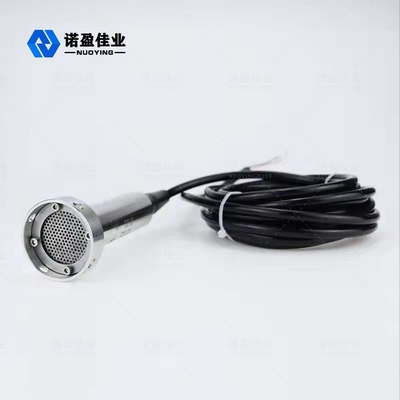

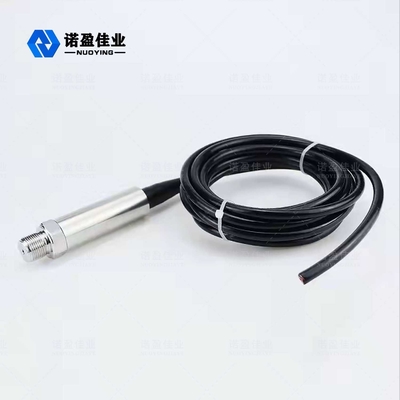

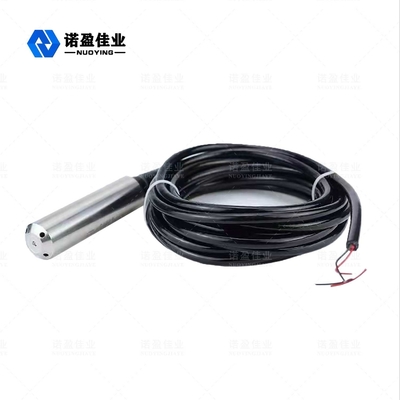

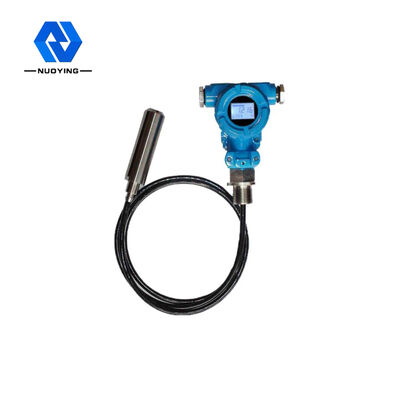

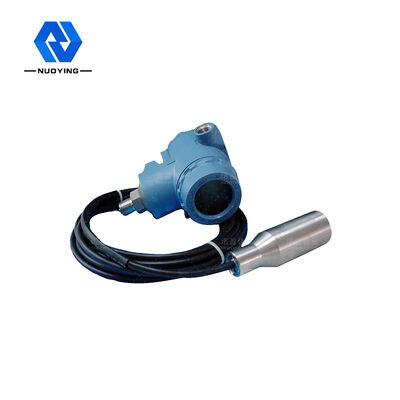

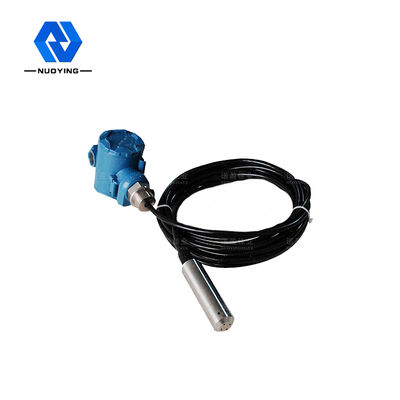

Jenis Input Transduser Tekanan Level Air Diafragma Keramik HART

NH93420 Transmitter Tingkat Cairan Sensor Tekanan Transmitter

Serial NH93420 liquid level transmitter adalah perpanjangan dan pengembangan teknologi pressure transmitter,menurut prinsip hubungan linier antara tekanan yang dihasilkan oleh gravitasi spesifik yang berbeda dari cairan pada ketinggian yang berbeda, untuk mencapai pengukuran yang akurat dan transmisi volume air, minyak dan pasta, ketinggian cairan, berat.

NH93420 Transmitter Tingkat CairanParameter teknis

※ Catatan:Produkbisadisesuaikan sesuaiuntukpersyaratan khususdaripengguna!

NH93420 Transmitter Tingkat Cairan Mengoperasikan Prinsip

Transmitter tingkat cairan terdiri dari kabel panduan gas khusus yang dibangun ke dalam selang kapiler, sendi kompresi dan probe.Probe pengukur ketinggian terbuat dari inti stainless steel dengan diafragma di bagian bawah dan cangkang plastik dengan lubangPengukuran tingkat cairan sebenarnya adalah perbedaan antara tekanan hidrostatik pada kepala probe dan tekanan atmosfer yang sebenarnya,dan kemudian sensor keramik (ditempelkan pada film stainless steel) dan komponen elektronik mengubah perbedaan tekanan menjadi sinyal output 4 ~ 20mA.
Ketika pemancar tingkat cairan hidrostatik dimasukkan ke kedalaman tertentu dari cairan yang diukur,rumus tekanan sensor adalah sebagai berikut: PA = p·g·h+Po untuk mendapatkan rumus tingkat cairan:h = PA- Po/ p*g.
Pada saat yang sama, tekanan cairan dimasukkan ke ruang tekanan positif sensor melalui stainless steel konduksi gas,dan kemudian tekanan atmosfer pada permukaan cairan terhubung ke ruang tekanan negatif dari sensor, sehingga untuk menangkal Po, di bagian belakang sensor dan membuat tekanan yang diukur dari sensor PA-Po= p·g·h.
Jika kepadatan cairan adalah seragam, perbedaan tekanan statis proporsional dengan ketinggian tingkat cairan.

NH93420 Transmitter Tingkat Cairan Fitur Desain

• Pemasangan sederhana, mudah digunakan, saling dapat dipertukarkan.
• Cocok untuk mengukur tingkat cairan dan antarmuka media cair dalam wadah.fungsi deteksi lengkap.
• Indikasi baru, membaca intuitif, menarik mata, mengamati arah indikator dapat diubah sesuai dengan kebutuhan pengguna.
• Jangkauan pengukuran yang besar, tidak dibatasi oleh ketinggian tangki penyimpanan.
• Mekanisme indikasi benar-benar terisolasi dari media yang diuji, dengan kinerja penyegelan yang baik, keandalan tinggi dan operasi yang aman.
• Struktur sederhana, pemasangan mudah, pemeliharaan mudah, ketahanan korosi, tidak ada catu daya, tahan ledakan.
• Sensitivitas sensor berkualitas tinggi, kecepatan respons yang cepat, secara akurat mencerminkan aliran atau tingkat cairan statis dari perubahan halus, akurasi pengukuran yang tinggi.
• Dengan kemampuan tahan ledakan dan isolasi tahan ledakan yang aman secara intrinsik, dapat digunakan di berbagai tempat berbahaya.
• Desain anti-menghalangi dapat merealisasikan pengukuran tingkat cairan dalam media pasta.
• Sangat nyaman untuk membaca di tempat dengan tiga jenis kepala indikator: skala 100% skala yang sama, LED dan LCD.
• 4-20mA DC dua kabel transmisi sinyal, kemampuan anti-interferensi yang kuat, jarak transmisi yang panjang.
• Baik nol tunggal, jangkauan penuh, kompensasi nonlinear, untuk memastikan instrumen dalam kisaran kondisi operasi presisi, stabilitas jangka panjang.
• Sensor tekanan langsung merasakan tekanan tingkat cairan, tidak terpengaruh oleh media gelembung, deposisi.
