Detail produk:
|
| Rentang operasi daya:: | 24 V D C | Suhu proses penyelidikan: | -40 °C ~ 150 °C |
|---|---|---|---|
| stabilitas: | Tidak ada aktivitas, tidak ada suku cadang yang mudah dipakai | Kelas perlindungan: | IP67 |
| Koneksi proses: | Flensa (opsional) | Kelas tahan ledakan: | Exia II CT6 Ga (opsional) |
| Keluaran sinyal: | 4…20mA /HART/RS485/ Modbus. | Tekanan Proses: | -0.1 ~ 2.5MPa |
| Cahaya Tinggi: | Pemancar Tingkat Penerimaan RF Sirkuit,Sakelar Tingkat Penerimaan RF Cair Korosif,Pemancar RF Jenis Penerimaan IP67 |
||

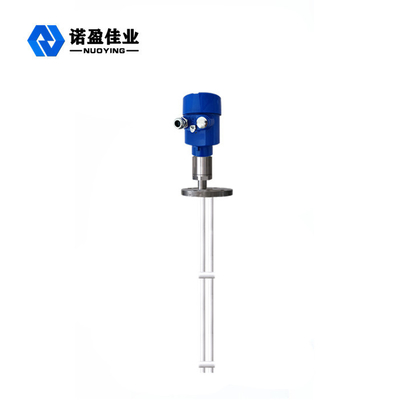

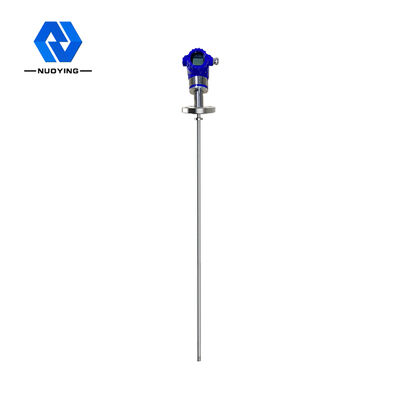

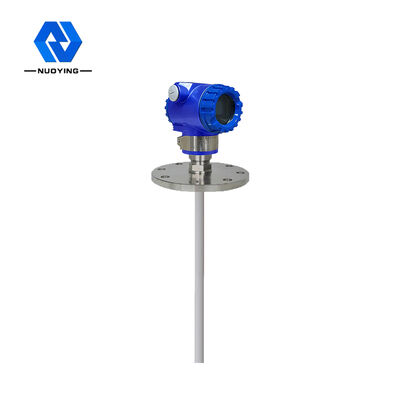

Desain Sirkuit Unik Pemancar Tingkat Penerimaan RF Untuk Cairan Korosif Kuat
Prinsip kerja dariDesain Sirkuit Unik Pemancar Tingkat Penerimaan RF Untuk Cairan Korosif Kuat
Pengukur level material menggunakan teknologi frekuensi tinggi untuk menghasilkan sinyal frekuensi radio berdaya rendah pada probe dari sirkuit elektronik.Probe bertindak sebagai elemen sensitif dan mengumpan balik perubahan sinyal yang disebabkan oleh konstanta dielektrik level material ke sirkuit elektronik;perubahan ini termasuk kapasitansi dan perubahan konduktansi, sehingga reaktansi (sinyal perubahan menyeluruh dari reaktansi kapasitif dan impedansi) diproses dalam rangkaian elektronik;perubahan reaktansi menyebabkan fase sinyal frekuensi tinggi pada kutub berubah.Oleh karena itu, perbedaan fasa antara sinyal frekuensi tinggi pada kutub dan sinyal referensi pada rangkaian elektronik juga berubah.Setelah perubahan diproses, rangkaian output drive mengirimkan sinyal alarm untuk mendeteksi apakah ada material di dalam silo.
Fitur desainPemancar Level Penerimaan RF Desain Sirkuit Unik Untuk Cairan Korosif Kuat
◎ anti gantung: desain sirkuit pelindung mengemudi yang unik meningkatkan kemampuan anti gantung
◎ rentang catu daya: rentang kerja catu daya: 13 ~ 35vdc
◎ suhu proses pemeriksaan: - 100 ℃ ~ 800 ℃
◎Tidak ada pengukuran zona mati, dapat diterapkan pada berbagai kesempatan pengukuran tingkat material lebih dari sepuluh sentimeter atau bahkan beberapa sentimeter
◎Jangkauan pengukuran maksimum bisa mencapai ratusan meter, bahkan ratusan meter
◎ Pengukuran antarmuka bahan kental adalah keuntungan besar dari instrumen ini
◎output yang stabil dan andal, tahan terhadap fly ash, material yang jatuh, uap air, kristalisasi dan lilin
◎tidak ada gerakan, tidak ada bagian yang mudah dipakai, tidak ada pembersihan rutin, pemeliharaan dan debugging
Parameter teknikPemancar Level Penerimaan RF Desain Sirkuit Unik Untuk Cairan Korosif Kuat
| Aplikasi khas | Cairan (Korosi, konduktivitas, konstanta dielektrik rendah, pengadukan, antarmuka, dehidrasi listrik, viskositas, sumur dalam, rentang ultra besar, dan kesempatan lainnya) |
| Debu (konduktivitas, bubuk isolasi, dll.) | |
| Padat (konduktivitas, insulasi, padatan insulasi suhu sangat tinggi, dll.) | |
|
model produk
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Bentuk antena
|
Kabel lunak, kabel lunak berinsulasi, kabel lunak tidak berinsulasi, batang keras, batang keras berinsulasi, batang keras berinsulasi di kedua ujungnya, batang keras silinder |
| Bahan Antena | PTFE,304,316 |
| rentang pengukuran | 3m, 20m (Sumur dalam dapat mengukur ratusan meter dan dapat disesuaikan) |
| Panjang gelombang | 635-650mm |
| Presisi pengukuran | 0,05%~0,1%FS |
| Sumber Daya listrik | 24VDC |
|
keluaran sinyal |
4...20mA/HART/ RS485/Modbus…. |
| Suhu proses | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Tekanan proses |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Koneksi proses | ulir sekrup, flensa (dapat dipilih) |
| Antarmuka listrik | M20*1,5,½ ″NPT |
| tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
| Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb(Lihat sertifikat untuk detailnya) |
※Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
