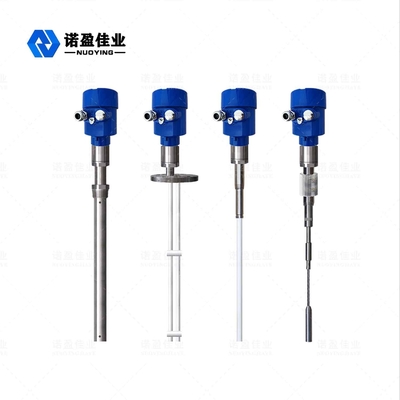

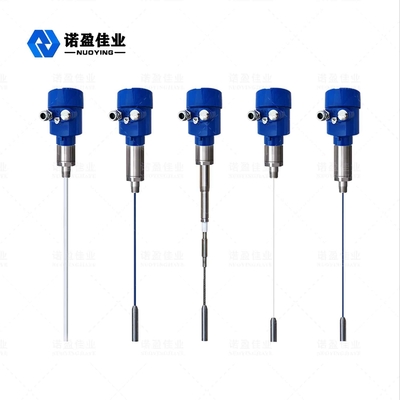

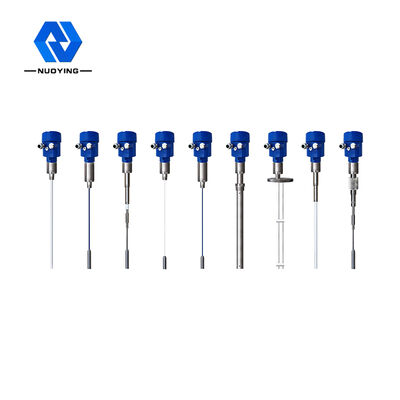

Pemancar Tingkat Penerimaan RF 120m 13-35vDC Sensor Tingkat Jenis Penerimaan

Pengukur Tingkat Penerimaan NYSP-Z Rf​

Pengukur tingkat penerimaan RF NYSP-Z adalah produk pengukuran tingkat kontinu berdasarkan prinsip penerimaan frekuensi radio.Produk ini memiliki keunggulan stabilitas tinggi, sensitivitas tinggi, dan aplikasi luas.Dibandingkan dengan pengukur level kapasitif tradisional, desain termodulasi dapat mewujudkan pengaturan instrumen secara ringkas dan nyaman.Setelah pengaturan selesai, itu dapat digunakan secara normal dan bebas perawatan seumur hidup.Memungkinkan pengguna untuk secara intuitif memahami pengoperasian peralatan dan menangani masalah secara tepat waktu, karena aman dan andal di bidang industri yang kompleks.

Tingkat Penerimaan Rf MeterParameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

Penerimaan Rf Tingkat MeterPengoperasian Prinsip

Teknologi pengukuran masuk frekuensi radio adalah sejenis teknologi pengukuran level material dengan keunggulan unik.Meskipun konsep pengukuran kapasitif mirip dengan teknologi pengukuran kapasitif konvensional, teknologi penerimaan RF menambahkan sirkuit Driving-Shield dan sirkuit chopper ke sel elektronik, sehingga dapat mengukur impedansi dan reaktansi kapasitif secara terpisah.Setelah melewati hukum fisika, dapat diperoleh bahwa impedansi dan reaktansi kapasitansi dari setiap bahan gantung adalah sama, sehingga efek dari bahan gantung dapat diukur dan pergeseran fasa dari rangkaian osilasi dilewatkan, yang dihilangkan dari total keluaran.
Probe meteran tingkat masuk RF dipasang di tangki penyimpanan, dan perubahan sinyal RF yang disebabkan oleh perubahan level material diperoleh oleh probe.Driving-Shield End dari probe dapat mencegah arus RF membentuk loop melalui bahan gantung, yang memastikan keakuratan pengukuran instrumen.

Penerimaan Rf Tingkat MeterFitur desain

Desain sirkuit Mengemudi - perisai yang unik dapat meningkatkan kemampuan menahan gantung
◎.Tidak ada pengukuran zona mati, dapat diterapkan pada lebih dari sepuluh atau bahkan beberapa kali pengukuran level cm
◎.Output dari stabil dan dapat diandalkan, fly ash, blanking, uap air, kristalisasi, lilin
◎.Tidak ada aktivitas, tidak ada suku cadang yang mudah aus, seringkali tanpa pembersihan dan perawatan, debugging

◎.Bahan anti gantung: Desain sirkuit Driving-Shield yang unik meningkatkan kemampuan gantung semut.
◎.Rentang catu daya: Area kerja daya: 13-35VDC
◎.Kemampuan beradaptasirSuhu proses pemeriksaan: -100 °C 800 °C.Tidak ada pengukuran zona mati, dapat diterapkan pada selusin sentimeter atau bahkan beberapa sentimeter dari pengukuran tingkat material yang memiliki jarak yang jauh Rentang pengukuran maksimum dapat mencapai ratusan meter, bahkan ratusan meter. keuntungan besar dari instrumen ..
◎.Stabilitas: Output stabil dan andal, ketahanan terhadap fly ash, blanking, kelembaban, kristalisasi, efek lilin
◎.Bebas perawatan: Tidak ada gerakan, tidak ada bagian yang dapat dipakai, tidak perlu pembersihan, pemeliharaan, commissioning secara teratur

Penerimaan Rf Tingkat MeterPersyaratan instalasi

Metode instalasi standar

• Bagian pengukur yang efektif dari probe tidak dapat menyentuh dinding tangki.Jarak dari dinding tangki L lebih besar dari 600mm.
• Ketika ada pengadukan yang kuat di dalam tangki, ujung bawah probe harus diperbaiki dan probe harus dijauhkan dari mixer untuk memastikan keamanan
• Instrumen harus di-ground dengan andal
• Probe tidak dapat dipasang di nozzle pengisian (atau slot) dan aliran material lainnya langsung melalui tempat tersebut.Jika ini tidak memungkinkan, pasang partisi antara probe dan nosel pengisian (atau slot).
• Ruang pemasangan harus dipertimbangkan ketika probe batang keras instrumen dipasang.Probe kabel harus diluruskan setelah pemasangan untuk menghindari korsleting dengan dinding tangki
• Pemasangan harus sangat hati-hati agar tidak merusak insulasi probe.Ujung tengah dan lapisan pelindung probe tidak boleh bersentuhan dengan antarmuka pemasangan atau dinding bejana, dan menghindari keausan mekanis probe dengan antarmuka pemasangan, dinding wadah, material, dll selama penggunaan probe
• Pipa pelindung instrumen tidak boleh memiliki air yang tergenang, jika tidak maka akan membahayakan instrumen elektronik

Tingkat Penerimaan Rf MeterSambungan listrik

• Kabel dengan sertifikasi yang relevan direkomendasikan.
• Dengan kabel berselubung, pelindung harus terhubung ke lantai instrumen dan catu daya ruang kontrol
• Dimensi diameter kabel direkomendasikan antara 6 ~ 12nnn untuk memastikan kinerja penyegelan saluran masuk.

Koneksi sistem

Pengukur tingkat penerimaan frekuensi radio adalah instrumen yang aman secara intrinsik.Untuk situasi berbahaya, perlu untuk memasang gerbang pengaman yang diautentikasi pada sirkuit catu daya instrumen.Koneksi gerbang tunggal atau gerbang ganda dapat digunakan, tetapi mode koneksi berbeda.
