Detail produk:
|
| Aplikasi tipikal: | Cairan (tidak diaduk.) | Model produk: | NYCSUL-503 |
|---|---|---|---|
| Jenis probe: | Tubuh, tubuh terbelah, tahan ledakan, anti korosi, anti korosi | Bahan bentuk antena: | PP, PVC, PTFE |
| Akurasi pengukuran: | <0,25% (jarak <20 m), | Tekanan Proses: | -0,1 ~=0,1 MPa (tekanan atmosfer) |
| Koneksi proses: | Penghubung jalur pipa | Kelas tahan ledakan: | Exia II CT6 Ga, Exd II CT6 Gb (lihat sertifikat) |
| Cahaya Tinggi: | Pengukur Level Ultrasonik PTFE,Pengaturan Alarm Sensor Level Ultrasonik,Pemancar Level Ultrasonik Flange |
||

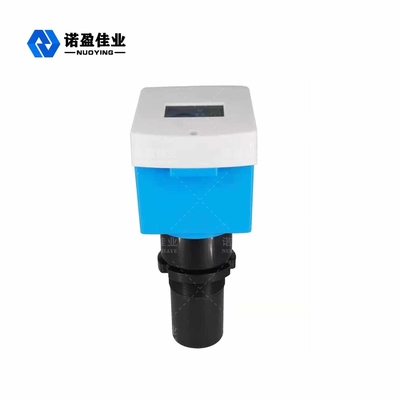

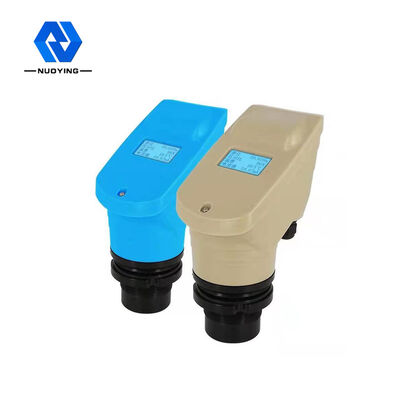

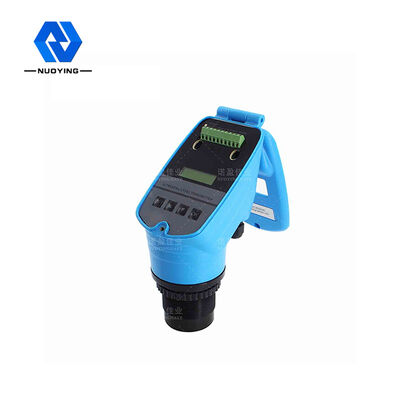

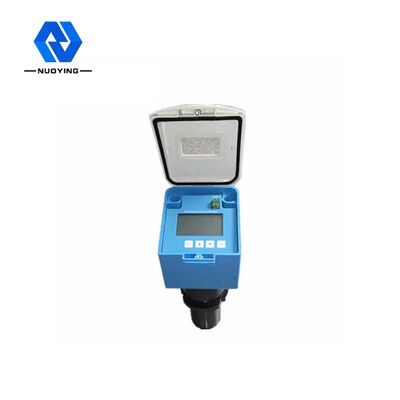

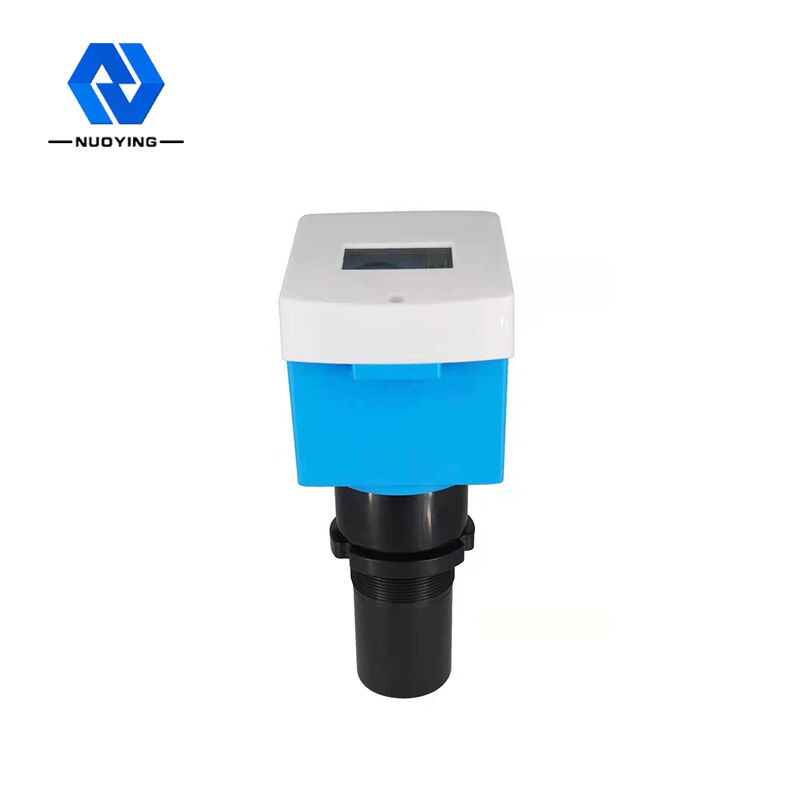

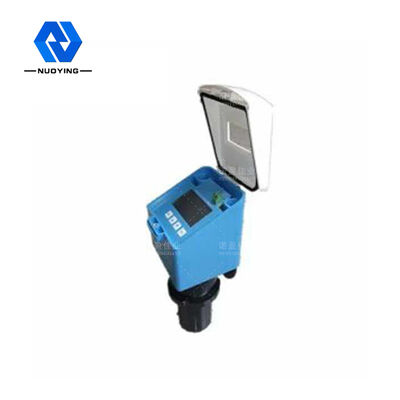

Pengaturan Alarm Pengukur Level Ultrasonik Sensitivitas Tinggi NYCSUL Di Setiap Titik
Prinsip KerjaPengaturan Alarm Pengukur Tingkat Ultrasonik Sensitivitas Tinggi NYCSUL Di Setiap Titik
Prinsip kerja pengukur level ultrasonik adalah bahwa transduser ultrasonik (probe) mengirimkan gelombang suara berdenyut frekuensi tinggi ketika bertemu dengan permukaan bahan (material) yang diukur dan dipantulkan dan dilipat kembali.Gema yang dipantulkan diterima oleh transduser dan diubah menjadi sinyal listrik.Waktu perambatan gelombang bunyi Sebanding dengan jarak dari gelombang bunyi ke permukaan benda.Hubungan antara jarak transmisi gelombang suara S, kecepatan suara C dan waktu transmisi suara T dapat dinyatakan dengan rumus: S=C×T/2.
Karena pulsa ultrasonik yang ditransmisikan memiliki lebar tertentu, gelombang yang dipantulkan di area kecil yang dekat dengan transduser tumpang tindih dengan gelombang yang ditransmisikan, yang tidak dapat diidentifikasi dan nilai jaraknya tidak dapat diukur.Daerah ini disebut zona mati pengukuran.Ukuran zona buta terkait dengan model pengukur level ultrasonik.
Bagian probe memancarkan gelombang ultrasonik, gelombang ultrasonik akan dipantulkan ketika menghadapi media dengan perbedaan kerapatan yang besar dari udara, dan gelombang yang dipantulkan akan diterima oleh bagian probe.Jarak dari probe ke permukaan cairan (objek) sebanding dengan waktu yang dilalui oleh gelombang ultrasonik: jarak [m] = waktu x kecepatan suara/2 [m]
Fitur desainPengaturan Alarm Pengukur Tingkat Ultrasonik Sensitivitas Tinggi NYCSUL Di Setiap Titik
◎ desain yang masuk akal, kinerja luar biasa, struktur sederhana, pemasangan mudah, dll
◎ probe sudut kecil diadopsi untuk gelombang ultrasonik, dengan daya transmisi besar dan sensitivitas tinggi
◎ pengaturan batas atas dan bawah dan pengaturan alarm di titik mana pun, dapat digunakan untuk pengukuran cairan terus menerus dan kontrol level cairan
Parameter teknikPengaturan Alarm Pengukur Tingkat Ultrasonik Sensitivitas Tinggi NYCSUL Di Setiap Titik
| Taplikasi khas | Cair (tanpa pengadukan, busa, penguapan, dll.) |
| Model produk | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Jenis probe | Body, split body, tahan ledakan, anti korosi, anti korosi dan tahan ledakan |
| Bahan antena | PP, PVC, PTFE, 304 |
| Rentang pengukuran | 0~ 20M (terintegrasi), 0~40m (terpisah), |
| Akurasi pengukuran | <0,25% (kisaran <20 m), <0,5% (kisaran >20 m) |
| Suhu proses | 3M, 20M (sumur dalam dapat mengukur beberapa ratus meter, yang dapat disesuaikan juga) |
| Akurasi pengukuran | 0,05% ~ 0,1% F.S |
| Suhu proses | -20~+70C |
| Tekanan proses | -0,1 ~=0,1 MPa, (tekanan atmosfer) |
| Antarmuka Listrik | M20×1.5,½"NPT |
| Kelas perlindungan | IP65, IP67, IP68 (opsional) |
| Koneksi proses | Koneksi proses |
| Mode tampilan | Level cairan, jarak (ketinggian udara) |
| Atur keluarannya | Pengaturan batas atas, pengaturan batas bawah |
| Keluaran sinyal | 4... 20mA/ HART/ RS485/Modbus... |
| Tingkat perlindungan | IP65, IP67, IP68 (Opsional) |
| Kelas tahan ledakan | Exia II CT6 Ga, Exd II CT6 Gb (lihat sertifikat untuk detailnya) |
※Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
