Detail produk:
|
Rentang pengukuran: | 0-10m | Rentang frekuensi: | 40KHz、100KHz |
---|---|---|---|
Tingkat tahan ledakan: | ExiaⅡCT6 Ga | Kelas Perlindungan: | IP65, IP67 |
Menampilkan: | LCD | Mengatur keluaran: | Pengaturan batas atas, pengaturan batas bawah |
Mode tampilan: | Level cairan, jarak (ketinggian kosong) | Suhu Proses: | -20~+70 |
Cahaya Tinggi: | Transduser Level Ultrasonik IP65,Intelektualisasi Transduser Level Ultrasonik,sensor level tangki minyak ultrasonik IP65 |

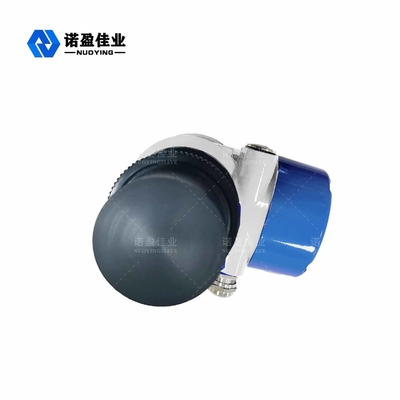

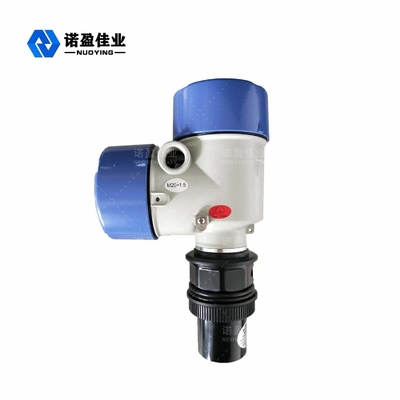

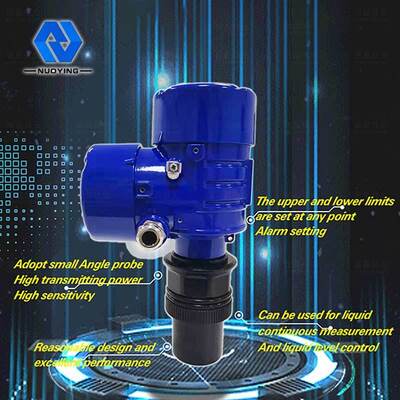

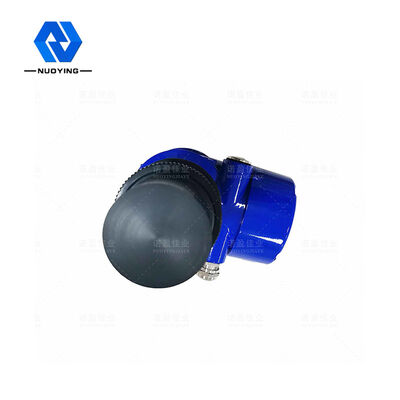

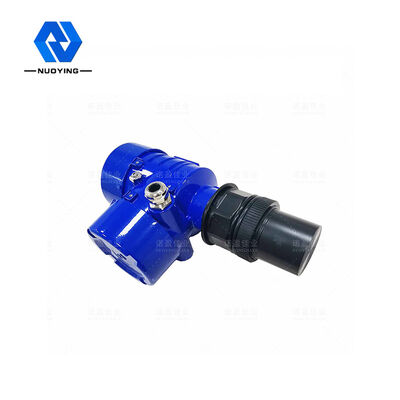

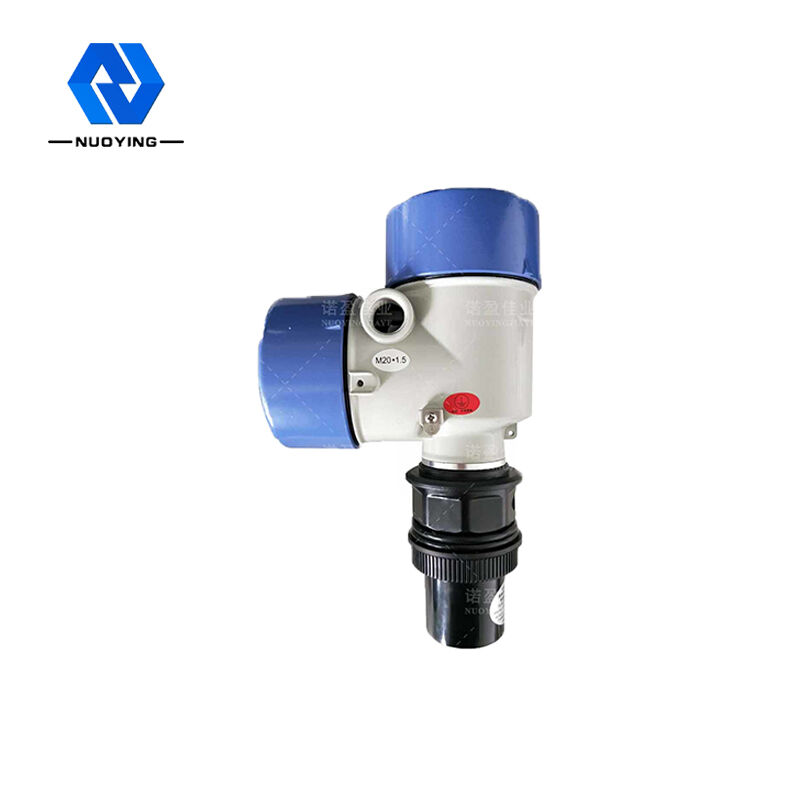

Pemancar Tingkat Ultrasonik
Pengukur level ultrasonik adalah pengukur level digital yang dikendalikan oleh mikroprosesor.Dalam pengukuran pulsa ultrasonik yang dilakukan oleh sensor (transduser), gelombang suara setelah pantulan permukaan cairan oleh sensor yang sama menerima, oleh kristal piezoelektrik diubah menjadi sinyal listrik, dan oleh gelombang suara antara waktu pengiriman dan penerimaan untuk menghitung sensor ke sensor. mengukur jarak pada permukaan cairan.Karena penggunaan pengukuran non-kontak, media yang diukur hampir tidak terbatas, dapat digunakan secara luas dalam berbagai pengukuran ketinggian bahan cair dan padat.
Pemancar Tingkat UltrasonikParameter Teknis
Aplikasi tipikal | Pengukuran level cairan |
Rentang frekuensi | 40KHz,100KHz |
Jenis probe | Terintegrasi |
Bahan Penyelidik | PP/PVC/PTFE/304 (opsional)) |
Rentang pengukuran | 0~20m |
Akurasi pengukuran | <.0,25% (Rentang<.20m) |
Mengukur sudut | 10 ° |
Sumber Daya listrik | 24VDC,220VAC |
Suhu proses | (-20-70) |
Tekanan proses | Tekanan normal |
Koneksi proses | Pemasangan Benang, Flange, Braket (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485... |
Mode tampilan | Level cairan, jarak (ketinggian kosong) |
Mengatur keluaran | Pengaturan batas atas, pengaturan batas bawah |

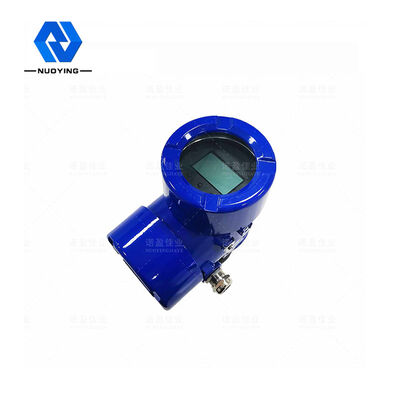

Menampilkan | LCD |
bahan cangkang | Polipropilen/Aluminium |
Kelas perlindungan | IP65, IP67 |
Tingkat tahan ledakan | ExiaⅡ.CT6 Gan |
Catatan: disesuaikan sesuai permintaan
Pemancar Tingkat UltrasonikPrinsip Instalasi
Titik buta pengukur level ultrasonik harus dipertimbangkan saat memasang pengukur level ultrasonik.Ketika level cairan ke area buta, pengukur level ultrasonik tidak dapat mengukur level cairan, jadi ketika menentukan kisaran pengukur level ultrasonik, harus menyisihkan margin 50 cm, pemasangan, probe harus sekitar 50 cm lebih tinggi dari level tertinggi .Dengan cara ini, kami dapat memastikan pemantauan level cairan yang akurat dan keamanan pengukur level ultrasonik.
Dalam penggunaan sebenarnya, karena pemasangan yang tidak tepat, pengukur level benar-benar terendam air, mengakibatkan kerusakan total pada pengukur level, jadi perlu untuk mempertimbangkan nilai level tertinggi dari cairan yang diukur.
Pemasangan mesin harus diperhatikan: ketika pemasangan harus tegak lurus terhadap permukaan uji, hindari digunakan untuk mengukur sifat busa benda, hindari dipasang pada jarak pengukuran permukaan jarak kurang dari jarak area buta (blind spot: setiap produk akan memiliki standar, bersama dengan produk), balok harus dipertimbangkan untuk menghindari bahan pemblokiran tidak memenuhi irigasi dan dinding bejana, deteksi padatan curah harus menyesuaikan posisi probe, mengurangi kesalahan pengukuran.
