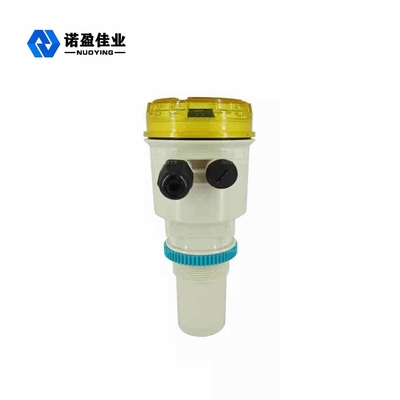

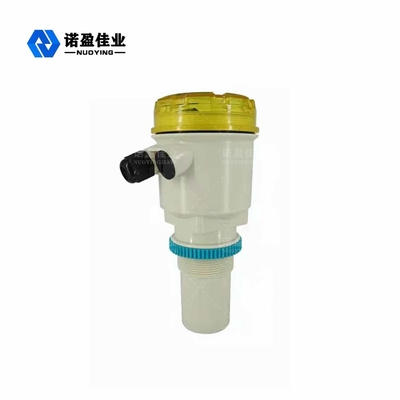

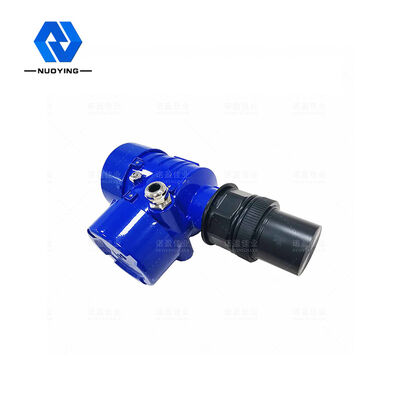

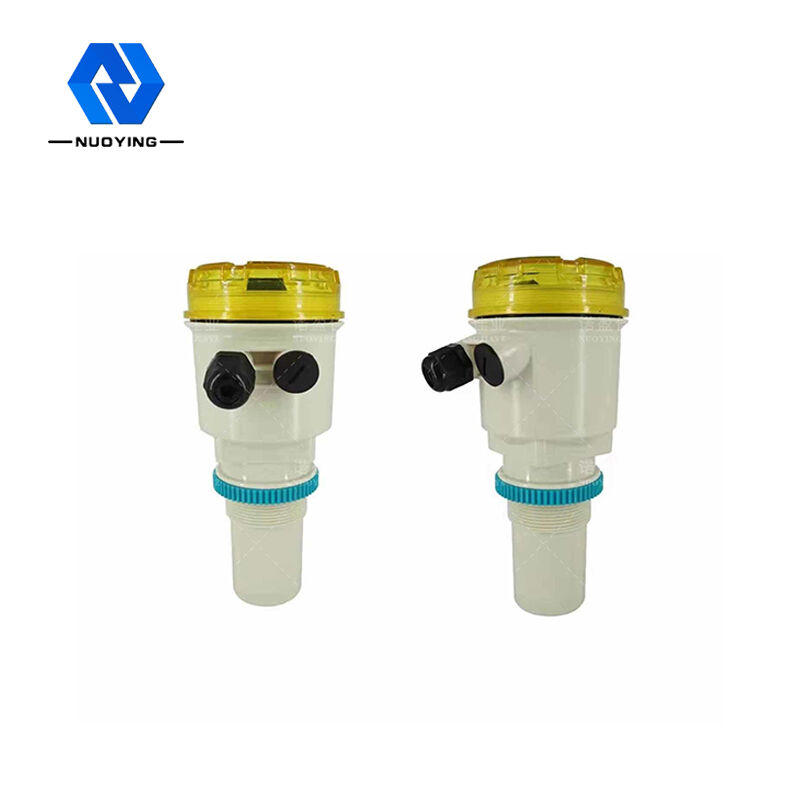

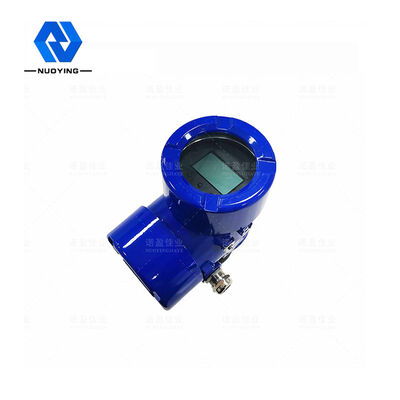

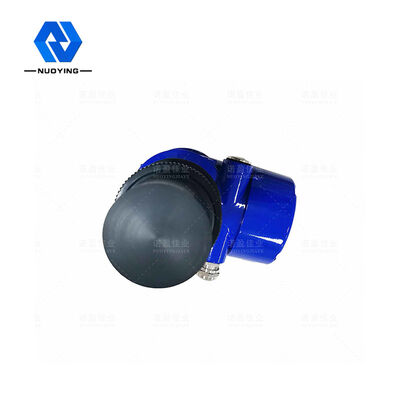

Sensor Level Tangki Air Ultrasonik 10 Derajat 100KHz PP PTFE Probe

Sensor Level Tangki Air Ultrasonik 10 Derajat 100KHz PP PTFE Probe

Nama merek:	Nuoying JIAYE
Nomor Model:	NYCSUL-503
Moq:	1
harga:	$100 to $1300
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	tak terbatas

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Explosion proof certificate

Aplikasi khas:

Pengukuran Level Cairan

Rentang Frekuensi:

40KHz, 100KHz

Jenis Pemeriksaan:

Terintegrasi

Bahan Penyelidikan:

PP/PVC/PTFE / 304 (opsional）

Mengukur sudut:

10°

Catu daya:

24VDC 、 220VAC

Suhu proses:

-20～+70℃

Tekanan proses:

Tekanan Biasa

Kemasan rincian:

30cm×25cm×20cm

Menyediakan kemampuan:

tak terbatas

Menyoroti:

Sensor Level Tangki Air Ultrasonik 100 KHz

Sensor Level Tangki Air Ultrasonik PTFE

pemancar level air ultrasonik PTFE

Deskripsi produk

Pengukur Level Pemancar Level Ultrasonik Material PVC Cerdas Pengukuran Tanpa Kontak

Pemancar Level Ultrasonik

Meter level ultrasonik adalah meter level digital yang dikontrol oleh mikroprosesor. Dalam pengukuran pulsa ultrasonik dari sensor (transduser), gelombang suara yang dipantulkan oleh permukaan cairan diterima oleh sensor yang sama, melalui kristal piezoelektrik diubah menjadi sinyal listrik, dan waktu antara transmisi dan penerimaan gelombang suara untuk menghitung jarak dari sensor ke permukaan cairan yang akan diukur. Karena penggunaan pengukuran tanpa kontak, media yang diukur hampir tidak terbatas, dapat digunakan secara luas dalam berbagai pengukuran ketinggian cairan dan material padat.

Jarak [m] = waktu × kecepatan suara /2 [m]

Rumus kompensasi suhu kecepatan suara adalah: kecepatan suara ambien = 331,5 + 0,6× suhu

Pemancar Level Ultrasonik Parameter Teknis

Aplikasi Khas	Pengukuran level cairan
Rentang Frekuensi	40KHz,100KHz
Jenis Probe	Terintegrasi
Bahan Probe	PP/PVC/PTFE/304(opsional)
Rentang Pengukuran	0～20m
Akurasi Pengukuran	＜0,25%(Rentang＜20m)
Sudut Pengukuran	10°
Catu Daya	24VDC,220VAC
Suhu Proses	-20～+70℃
Tekanan Proses	Tekanan Normal
Koneksi Proses	Ulir, Flange, Pemasangan Braket (opsional)
Output Sinyal	4...20mA/HART/RS485...
Mode Tampilan	Level cairan, jarak (ketinggian kosong)
Pengaturan Output	Pengaturan batas atas, pengaturan batas bawah
Tampilan	LC D
Bahan Casing	Polipropilena/Aluminium
Kelas Perlindungan	IP65,IP67
Kelas Tahan Ledakan	ExiaⅡCT6 Ga

Pemancar Level Ultrasonik Prinsip Pengukuran

Prinsip kerja meter level ultrasonik adalah bahwa transduser ultrasonik (probe) mengirimkan gelombang suara frekuensi tinggi ketika bertemu dengan permukaan level objek (material) yang diukur (permukaan material) dipantulkan dan diubah kembali menjadi gema pantulan diterima oleh transduser menjadi sinyal listrik. Waktu propagasi gelombang suara sebanding dengan jarak dari permukaan objek. Hubungan antara jarak transmisi akustik S dan kecepatan suara C dan waktu transmisi suara T dapat dinyatakan dengan rumus: S=C×T/2.

Karena pulsa ultrasonik yang ditransmisikan memiliki lebar tertentu, gelombang pantulan tumpang tindih dengan gelombang yang ditransmisikan di area kecil yang dekat dengan transduser, sehingga nilai jarak tidak dapat dikenali dan diukur. Area ini disebut titik buta pengukuran. Ukuran area buta terkait dengan jenis meter level ultrasonik.

Bagian probe memancarkan gelombang ultrasonik, gelombang ultrasonik bertemu dengan perbedaan kepadatan udara yang lebih besar dari medium akan dipantulkan, gelombang pantulan diterima oleh bagian probe, jarak probe ke permukaan cairan (objek) dan waktu ultrasonik sebanding dengan:

※ catatan: produk dapat disesuaikan sesuai dengan persyaratan spesifik pengguna!
