Detail produk:
|
Aplikasi tipikal: | tingkat cair | Model produk: | NY-UHZ |
---|---|---|---|
Formulir instalasi: | Dipasang di Atas | Bahan Tubuh: | 316 |
Rentang pengukuran: | 0~ 6,0 m | Ketepatan pengukuran: | ±3 mm |
Kepadatan Sedang: | 0,425 g/cm3 | Perbedaan densitas: | 0,1 g/cm3 |
Cahaya Tinggi: | Pengukur Level Flap Magnetik Cair,Pengukur Level Flap Magnetik 20mA |

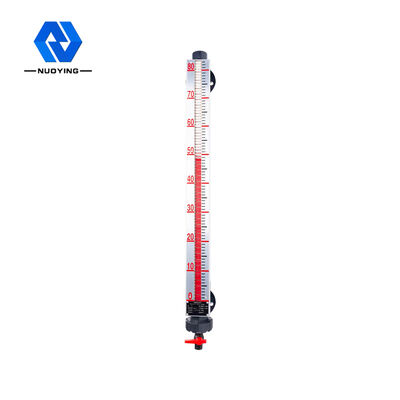

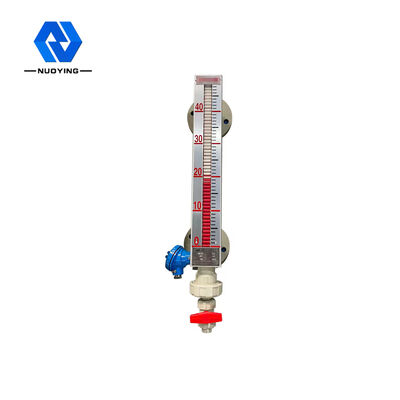

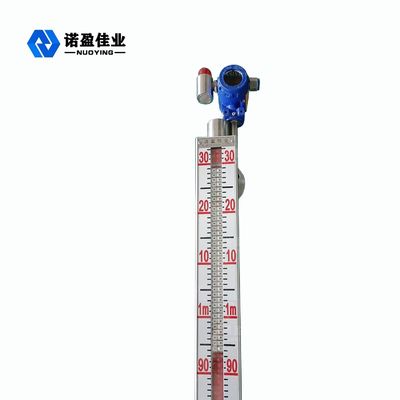

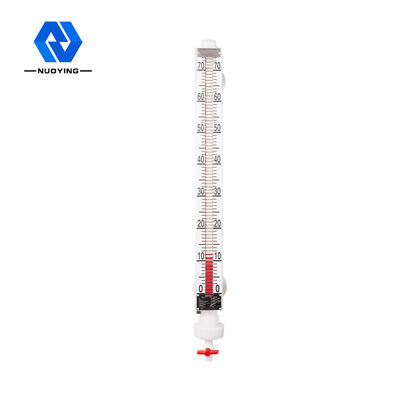

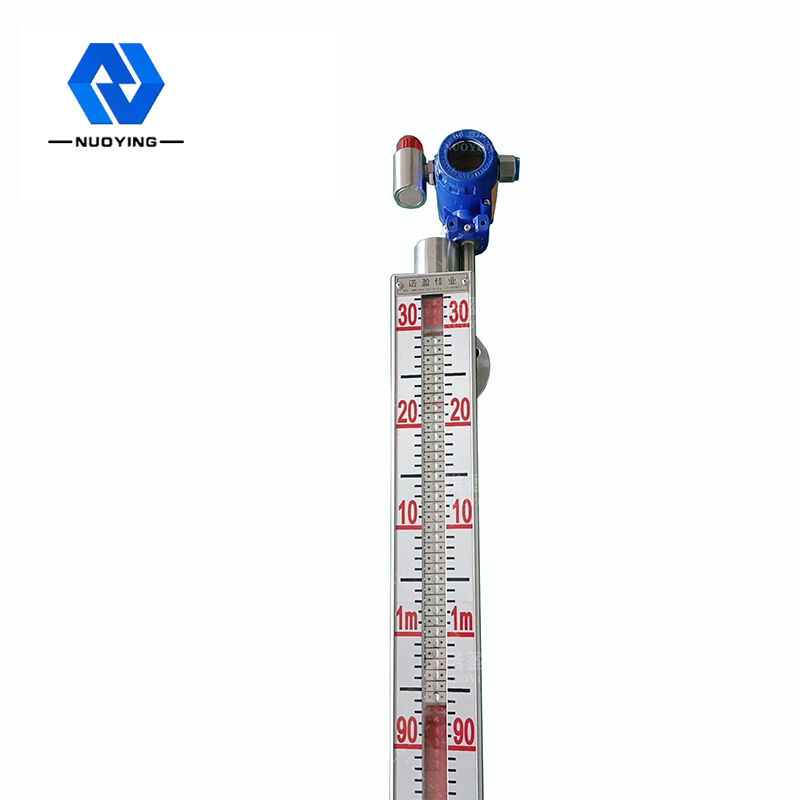

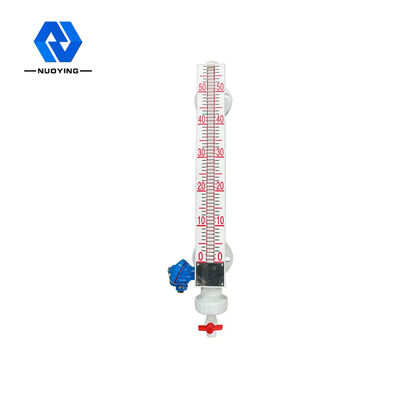

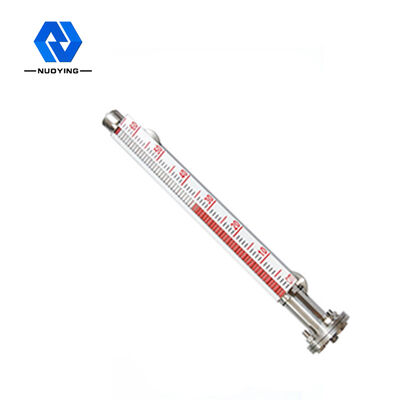

4-20mA Side Mounted Magnetic Flap Level Gauge
Prinsip kerja dari4-20mA Side Mounted Magnetic Flap Level Gauge
Pengukur level flap magnetik (juga dikenal sebagai pengukur level float magnetik) dikembangkan berdasarkan prinsip daya apung dan kopling magnetik.Ketika level cairan dalam wadah yang diukur naik dan turun, pelampung magnet di tabung tubuh pengukur level cairan juga naik dan turun, dan magnet permanen di pelampung ditransmisikan ke indikator kolom flip magnetik melalui kopling magnetik, menggerakkan kolom flip merah dan putih untuk membalik 180 °, ketika level cairan naik, kolom flip berubah dari putih menjadi merah, dan ketika level cairan turun, kolom flip berubah dari merah menjadi putih, dan persimpangan merah dan putih indikator adalah ketinggian sebenarnya dari tingkat cairan di dalam wadah, sehingga mencapai tingkat cairan yang jernih.menginstruksikan.
Fitur desaindari4-20mA Side Mounted Magnetic Flap Level Gauge
struktur sederhana, solid dan andal, operasi stabil
skala tampilan di situs jelas, mencolok, dan mudah dibaca
itu dapat mengukur dan menunjukkan tingkat cairan dengan cairan yang terkontaminasi korosif, mudah terbakar, beracun, bersuhu tinggi dan gelisah
beberapa formulir instalasi dan formulir koneksi dapat dipilih
rentang tekanan desain: vakum penuh hingga 10MPa
kisaran suhu desain: - 160 ~ + 450
desain profesional untuk tekanan dan suhu khusus
Parameter teknikdari4-20mA Side Mounted Magnetic Flap Level Gauge
Aplikasi tipikal | Pengukuran level cairan |
model produk |
NYUHZ |
Formulir instalasi | Dipasang di samping, dipasang di atas |
Bahan Tubuh | 304.316 |
rentang pengukuran | 0~6m |
Ketepatan pengukuran | ±3mm,±5mm, ±10mm, ±20mm (dapat dipilih) |
Kepadatan sedang | 0.425g/cm3 |
Perbedaan densitas | 0.1g/cm3 |
Viskositas sedang | 0.4Pa.S |
Kontrol keluaran | 220VAC, 1A |
Keluaran transmisi | 4...20mA (catu daya 24VDC) |
Suhu Proses |
-50~+350℃ |
Tekanan Proses | -0.1~+16MPa |
Koneksi proses | flange (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
