Detail produk:
|
Aplikasi tipikal: | Cairan | Model produk: | NYUH-Z |
---|---|---|---|
Formulir instalasi: | Dipasang di samping atau dipasang di atas | Bahan Tubuh: | 304 atau 316 |
Rentang pengukuran: | 0~6 m | Ketepatan pengukuran: | ±3mm |
Kepadatan Sedang: | 0,425 g/cm3 | Perbedaan densitas: | 0,1 g/cm3 |
Cahaya Tinggi: | Pengukur Level Flap Magnetik Flange,Pengukur Level Flap Magnetik Pengukuran Cair,Pengukur Level Jenis Float Magnetik 6m |

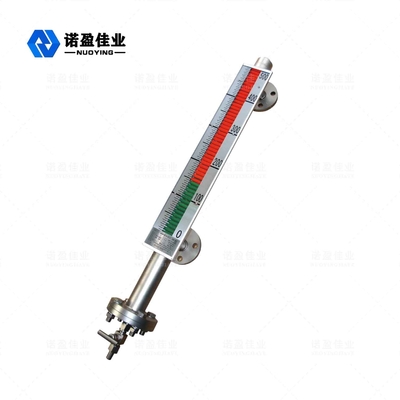

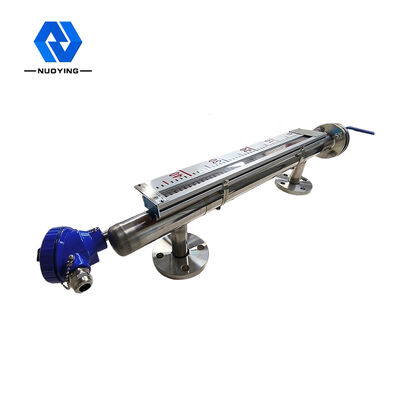

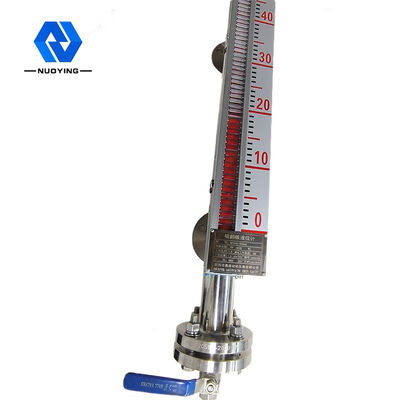

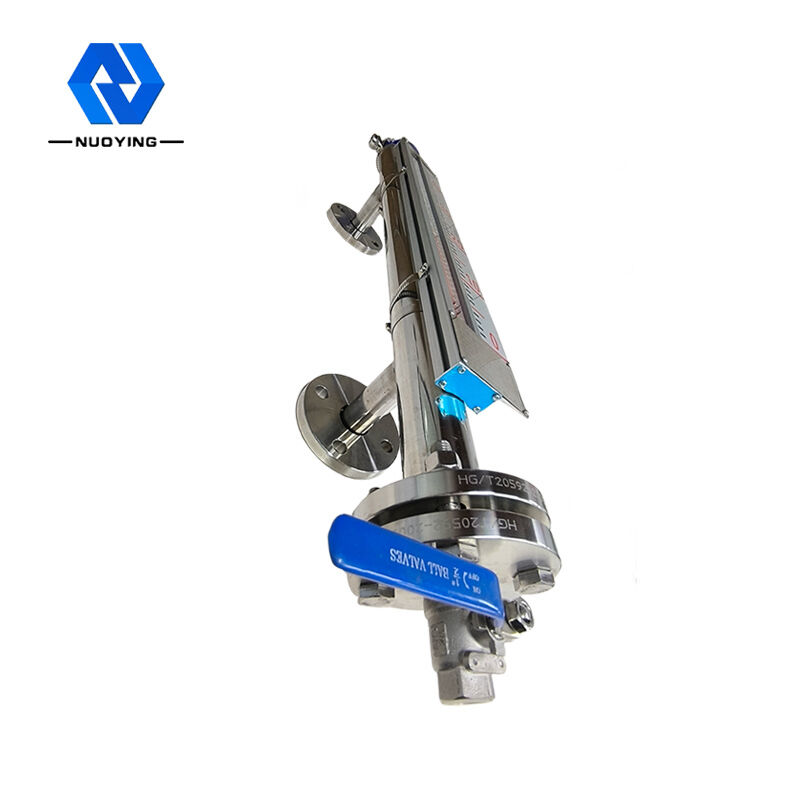

6m Flange Magnetic Flap Level Gauge Untuk Pengukuran Cairan
Prinsip kerja dari6m Flange Magnetic Flap Level Gauge Untuk Pengukuran Cairan

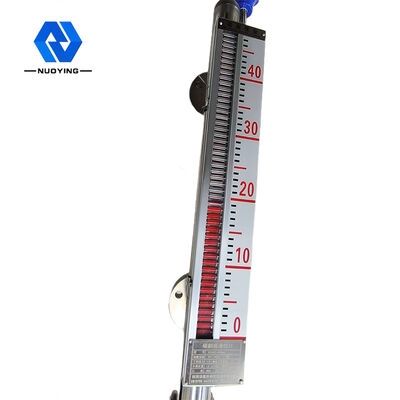

Pengukur level flap magnetik dikembangkan berdasarkan prinsip daya apung (hukum Archimedes) yang dikombinasikan dengan kopling magnetik.Ketika level cairan dalam wadah yang diukur naik dan turun, pelampung di pipa utama pengukur level juga naik dan turun, dan pelampung Baja magnet permanen di dalamnya ditransmisikan ke indikator di tempat (penggaris) melalui kopling magnetik, yang mendorong kolom belok kuning, hitam (atau merah dan putih) untuk berputar.Saat level cairan naik, kolom belok berubah dari putih menjadi merah.Saat level cairan turun, kolom belok berubah dari merah menjadi putih.Persimpangan indikator merah dan putih adalah ketinggian sebenarnya dari pengukur tingkat menengah di dalam wadah.
Fitur desaindari6m Flange Magnetic Flap Level Gauge Untuk Pengukuran Cairan
struktur sederhana, solid dan andal, operasi stabil
skala tampilan di situs jelas, mencolok, dan mudah dibaca
itu dapat mengukur dan menunjukkan tingkat cairan dengan cairan yang terkontaminasi korosif, mudah terbakar, beracun, bersuhu tinggi dan gelisah
beberapa formulir instalasi dan formulir koneksi dapat dipilih
rentang tekanan desain: vakum penuh hingga 10MPa
kisaran suhu desain: - 160 ~ + 450
desain profesional untuk tekanan dan suhu khusus
Parameter teknikdari6m Flange Magnetic Flap Level Gauge Untuk Pengukuran Cairan
Aplikasi tipikal | Pengukuran level cairan |
model produk |
NYUHZ |
Formulir instalasi | Dipasang di samping, dipasang di atas |
Bahan Tubuh | 304.316 |
rentang pengukuran | 0~6m |
Ketepatan pengukuran | ±3mm,±5mm, ±10mm, ±20mm (dapat dipilih) |
Kepadatan sedang | 0.425g/cm3 |
Perbedaan densitas | 0.1g/cm3 |
Viskositas sedang | 0.4Pa.S |
Kontrol keluaran | 220VAC, 1A |
Keluaran transmisi | 4...20mA (catu daya 24VDC) |
Suhu Proses |
-50~+350℃ |
Tekanan Proses | -0.1~+16MPa |
Koneksi proses | flange (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
