Detail produk:
|
| Aplikasi tipikal: | Pengukuran level cairan | Model produk: | NYUHZ |
|---|---|---|---|
| Formulir instalasi: | Dipasang di samping, dipasang di atas | bahan utama: | 304、316 |
| Rentang pengukuran: | 0~6m | Akurasi pengukuran: | ±3mm、±5mm、±10mm、±20mm (opsional) |
| Kepadatan Sedang: | 0.425g/cm | Perbedaan densitas: | 0.1g/cm |
| Cahaya Tinggi: | Pengukur Tangki Flap Pemancar Tingkat Magnetik,Pengukur Tingkat Flap Magnetik Tahan Korosi,Pengukur Magnetik Cair |
||

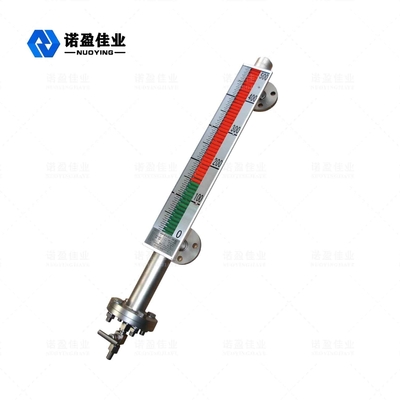

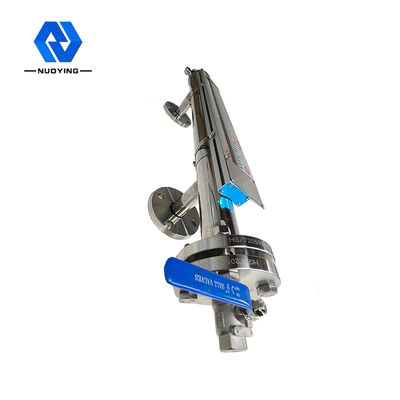

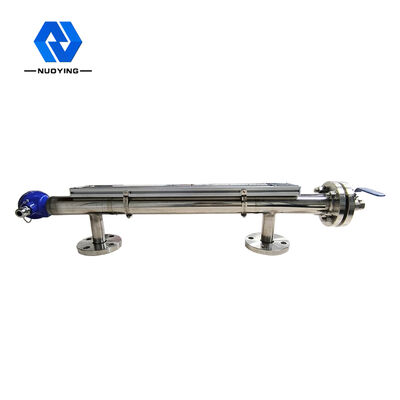

Tangki Pengukur Magnetic Flap Level Meter Untuk Acara Tahan Korosi Cair
Prinsip bekerja
Pengukur level magnetik dapat digunakan untuk semua jenis menara, tangki, tangki, wadah bulat dan boiler dan deteksi tingkat menengah peralatan lainnya.Pengukur level magnetik dapat mencapai penyegelan tinggi, pencegahan kebocoran dan cocok untuk suhu tinggi, tekanan tinggi, kesempatan tahan korosi.
Pengukur level magnetik memiliki rongga untuk menampung bola mengambang (disebut tabung pengukur atau tabung utama), yang terdiri dari konektor dengan wadah melalui flensa atau sambungan lain yang sesuai.Menurut prinsip konektor, dengan perubahan tingkat cairan dalam wadah, halaman di rongga dan tingkat cairan dalam wadah memiliki ketinggian yang sama, sehingga mendorong bola mengambang di rongga untuk bergerak ke atas dan turun, dan naik dan turun dengan tingkat cairan dalam wadah.Pada saat ini, kita tidak dapat melihat ketinggian cairan, sehingga tampilan kolom flip magnetik dipasang di luar rongga.

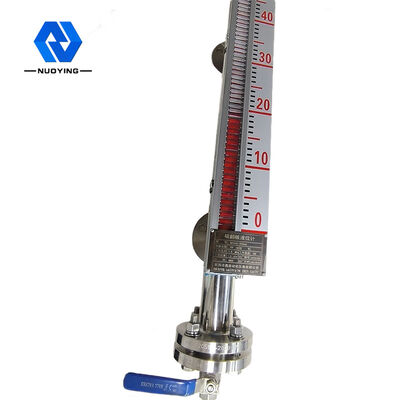

Bola mengambang menjadi cairan dan merupakan bagian dari baja magnet permanen yang dipasang di perbatasan, ketika fluktuasi level cairan yang diukur dari wadah, tabung ontologi pengukur level float magnetik diangkat, mengapung di magnet permanen dengan kopling magnetik ke indikator kolom magnet, kolom berubah 180 ° driver merah, putih, ketika level cairan naik, kolom ganda dari putih menjadi merah, Ketika level cairan turun, kolom berubah dari merah menjadi putih, dan persimpangan merah dan putih indikator adalah ketinggian sebenarnya dari tingkat cairan di dalam wadah, sehingga mencapai indikasi yang jelas tentang tingkat cairan.
1. colokan ventilasi
2. tabung pengukur
3. Tampilan flip magnetik
4. Kolom flip magnetik
5.Mengambang
6. Penjepit tetap
7.Tanda
8. Katup pembuangan
9. Pipa limbah
10. Sambungan flensa
Fitur desain
Struktur sederhana, solid dan andal, operasi yang stabil.
Skala tampilan lapangan jelas dan menarik serta mudah dibaca.
Dapat mengukur dan menunjukkan tingkat cairan dengan korosif, mudah terbakar, beracun, suhu tinggi, polusi pengadukan.
Berbagai bentuk instalasi dan berbagai bentuk koneksi dapat dipilih.
Rentang tekanan yang dirancang adalah vakum penuh hingga 10MPa.
Rentang suhu desain -160~+450℃.
Ini dapat dirancang khusus untuk tekanan dan suhu khusus.
Parameter teknis
| Aplikasi tipikal | Pengukuran level cairan |
| Model produk | NYUHZ |
| Formulir instalasi | Dipasang di samping, dipasang di atas |
| bahan utama | 304.316 |
| Rentang pengukuran | 0~6m |
| Akurasi pengukuran | ±3mm,±5mm,±10mm,±20mm (opsional) |
| Kepadatan sedang | 0.425g/cm |
| Perbedaan densitas | 0.1g/cm |
| Viskositas sedang | 0.4Pa.S |
| Kontrol keluaran | 220VAC, 1A |
| Mengirimkan keluaran | 4...20mA (catu daya 24VDC) |
| Suhu proses | -50~+350℃ |
| Tekanan proses | -0.1~+16MPa |
| Koneksi proses | Flensa (opsional) |
| Resolusi | Saya mm |
| Kelas perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas tahan ledakan | ExiaⅡCT6Ga,ExdⅡCT6Gb(lihat sertifikat) |
*Keterangan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik Anda!
Untuk lebih detail produk, silahkan hubungi saya!Terima kasih ~
