Detail produk:
|
Aplikasi: | Cair/Gas/Uap | Nomor produk.: | NY3051 |
---|---|---|---|
Rentang pengukuran: | 0,006MPa, 0,04MPa, 0,25MPa, 1,0MPa, 2.5MPa | Mengisi Cairan: | Minyak silikon, minyak inert (opsional) |
Bahan Diafragma: | 316L, paduan Ha C (dapat disesuaikan) | Kelas presisi: | Kelas 0,025, kelas 0,075, kelas 0,1, kelas 0,2 |
Sumber Daya listrik: | 24VDC | ||
Cahaya Tinggi: | Pemancar Sensor Tekanan Uap,Pemancar Sensor Tekanan Kelas 0.1,Transduser Tekanan Cair 316L |

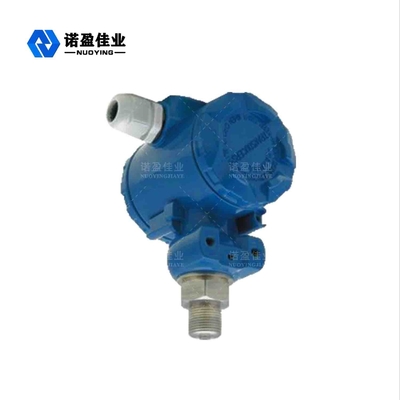

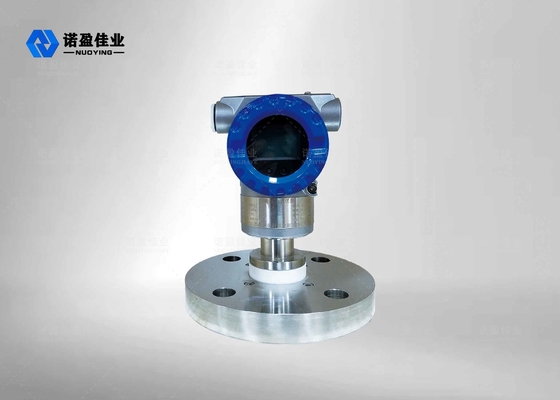

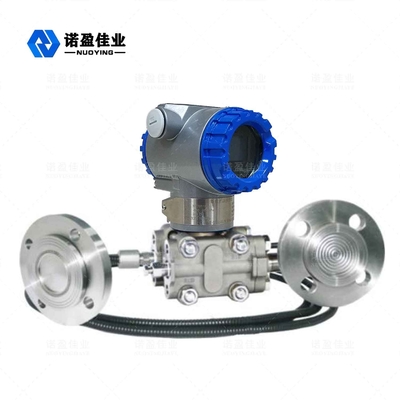

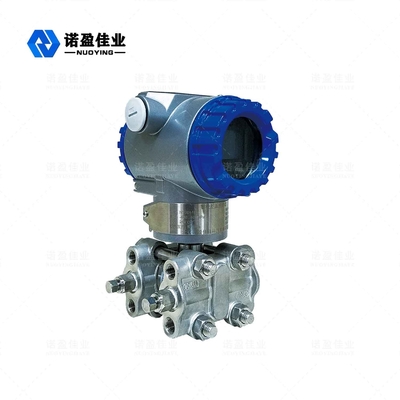

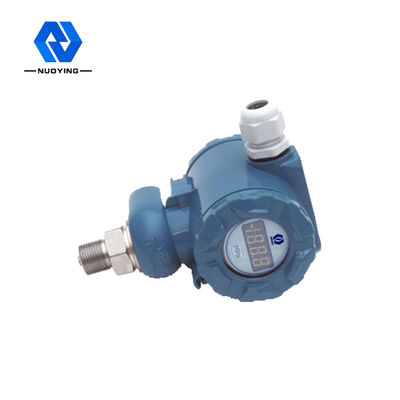

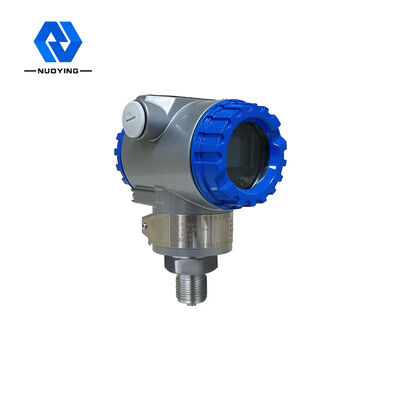

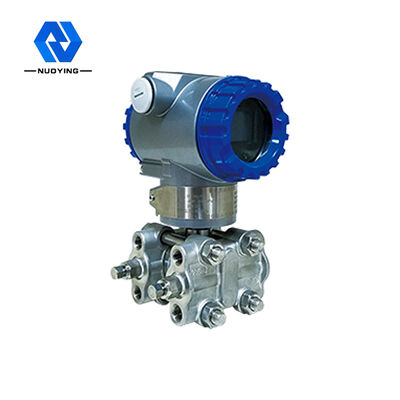

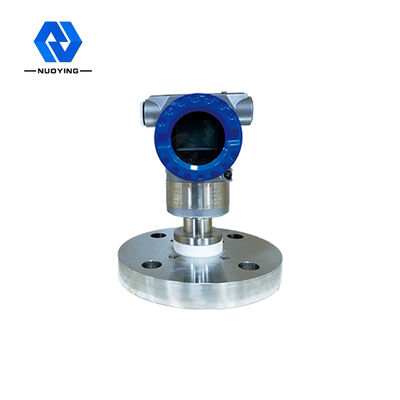

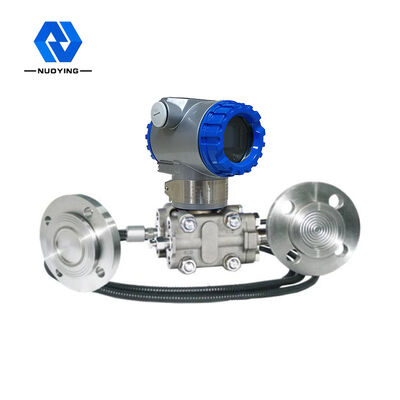

NY3051pemancar tekanan
Pemancar tekanan/tekanan diferensial cerdas seri NY3051 adalah instrumen lapangan cerdas yang sejalan dengan protokol HART.Mengadopsi diafragma impor pada desain dengan menggunakan mikroprosesor dengan sirkuit komunikasi HART, dapat dengan mendukung protokol komunikasi HART perangkat lunak PC atau sesuai dengan protokol komunikasi HART dari 475 tangan operator komunikasi dua arah, dengan lima layar LCD digital cerdas, dapat menjadi pemandangan menunjukkan nilai diferensial / tekanan, nilai arus keluaran dan nilai persen keluaran, Debugging sangat nyaman, mewujudkan fungsi pemancar digital dan cerdas, dan kompatibel dengan sinyal keluaran analog 4 ~ 20mA tradisional, agar tidak mengubah kontrol sistem dapat mewujudkan dan pertukaran tabel analog.
prinsip bekerja
Pemancar tekanan/tekanan diferensial cerdas seri NY3051 memiliki komponen penginderaan dengan kapasitansi variabel, yang disebut ruang "5" (lihat gambar di bawah).Tekanan proses ditransmisikan ke diafragma tengah ruang "5" melalui diafragma isolasi di kedua sisi ruang "5" dan cairan pengisi.Diafragma pusat adalah elemen elastis, yang menghasilkan perpindahan deformasi yang sesuai dengan perbedaan tekanan antara dua sisi yang bekerja padanya, dan perpindahan ini diubah menjadi kapasitansi diferensial yang terbentuk pada pelat kapasitansi.Konversi kapasitor yang buruk menjadi sinyal keluaran standar oleh sirkuit elektronik.
Fitur desain
Presisi tinggi, stabilitas yang baik;
Dengan diagnosis mandiri berkelanjutan, kompensasi linier, dan fungsi penyetelan digital;
Dapat mewujudkan penyesuaian lokal nol, jangkauan, juga dapat dicapai dengan operator manual jarak jauh, penyesuaian jarak jauh komputer;
Output linier atau root dapat dipilih sesuai dengan aplikasi yang berbeda;
Waktu redaman dapat diatur antara 0,1~16 detik;
Dapat mewujudkan konversi satuan nilai tekanan dalam KPa, Pa, InH:0, bar, dll .;
Mode kegagalan dan keamanan dapat diatur dengan mengaktifkan sakelar kegagalan/keselamatan;
Dengan mode titik tunggal, multi-titik dan array;
Dengan fungsi perlindungan mati, matikan dapat secara otomatis menyimpan data kerjanya;
Elemen padat, papan sirkuit tercetak tipe steker kecil, ringan, tahan gempa yang kuat;
Perlindungan kelebihan beban searah yang baik;
Parameter teknik
Aplikasi khas | Cairan, gas, uap | ||||||||
Model produk | NY3051 | ||||||||
Rentang pengukuran | URL batas atas | ||||||||
Kode | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Mengisi cairan | Minyak silikon, minyak inert (opsional) | ||||||||
Bahan diafragma | 316L, paduan Ha C (dapat disesuaikan) | ||||||||
Kelas presisi | Kelas 0,025, kelas 0,075, kelas 0,1, kelas 0,2 | ||||||||
Sumber Daya listrik | 24VDC | ||||||||
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... | ||||||||
Suhu kerja | -40~+85℃ | ||||||||
Suhu proses | -25~125℃(>+125 (dapat disesuaikan) | ||||||||
Koneksi proses | Benang dan flensa (opsional) | ||||||||
Waktu redaman | 0.1-16s dapat disesuaikan | ||||||||
Tampilan lapangan | LCD (Opsional) | ||||||||
Tingkat perlindungan | IP67 | ||||||||
Kelas tahan ledakan | ExiaITCT6Ga,ExdIICT6Gb (Lihat Sertifikat untuk detailnya) |
*Keterangan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik Anda!
Untuk lebih detail produk, silahkan hubungi saya!Terima kasih ~
