Detail produk:
|
Aplikasi tipikal: | Gas cair, uap | Model produk: | NP-93420-JIKA |
---|---|---|---|
Kelas tahan ledakan: | Exia II CT6 Ga,Exd II CT6 Gb(Lihat sertifikat untuk detailnya) | Tingkat perlindungan: | IP67 |
Koneksi proses: | ulir sekrup flange dapat dipilih | Keluaran sinyal: | 4...20mA |
Suhu Proses: | -25~+125℃(>125℃ dapat disesuaikan) | Sumber Daya listrik: | 24VDC |
Cahaya Tinggi: | Pemancar Sensor Tekanan Diafragma IP67,Pemancar Sensor Tekanan Benang Sekrup,Pemancar Level Cairan Tekanan 20mA |
Pemancar Tekanan Asli Diimpor Diafragma Tekanan Kinerja Tinggi
Prinsip bekerjaPemancar Tekanan
Seri NP93420 menggunakan efek piezoresistif dari semikonduktor dan teknologi permesinan mikro untuk memproduksi jembatan Wheatstone pada orientasi kristal tertentu dari wafer silikon kristal tunggal dengan fotolitografi, difusi, dan proses semikonduktor lainnya untuk membentuk diafragma sensitif, ketika dikenai gaya eksternal.Sedikit perubahan terjadi, resistivitas berubah, dan resistansi lengan jembatan berubah (satu pasangan menjadi lebih besar dan yang lainnya menjadi lebih kecil) dalam output sinyal tegangan eksitasi, setelah kompensasi suhu komputer, penyesuaian resistansi laser, penguatan sinyal dan metode pemrosesan lainnya dan ketat pengujian perakitan, kalibrasi dan proses lainnya untuk menghasilkan pemancar tekanan dengan sinyal output standar.
Fitur desainPemancar Tekanan

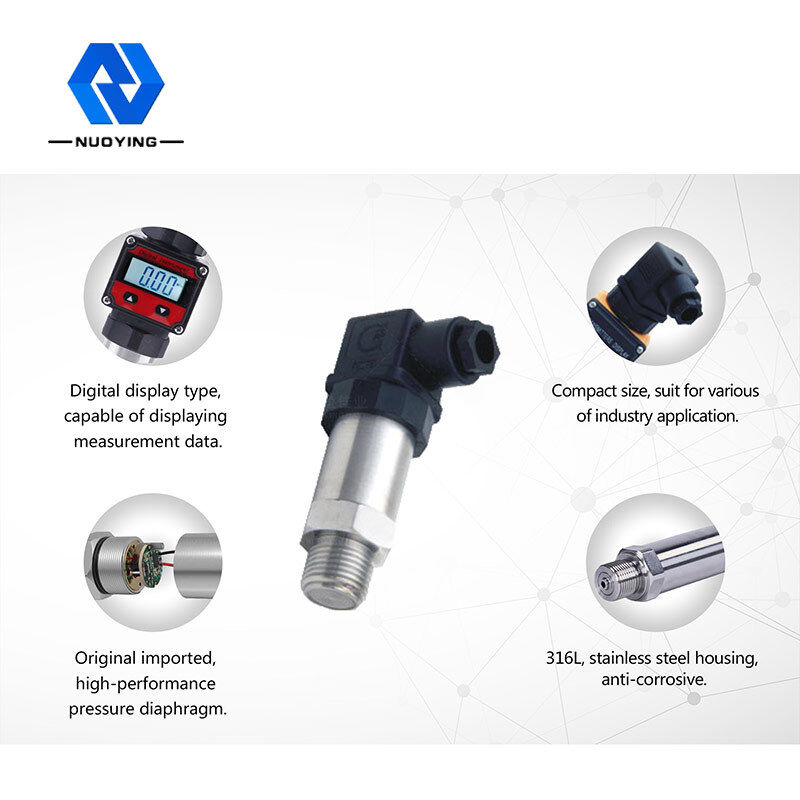

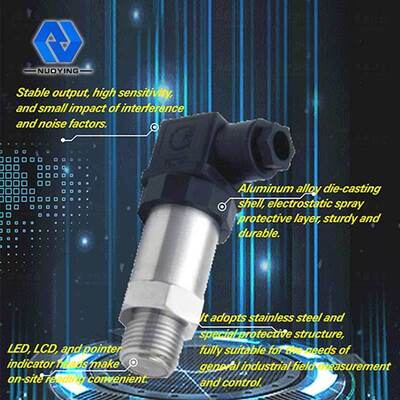

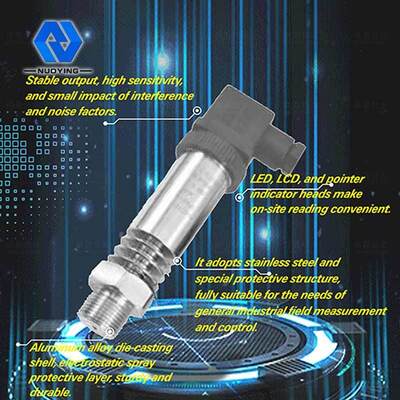

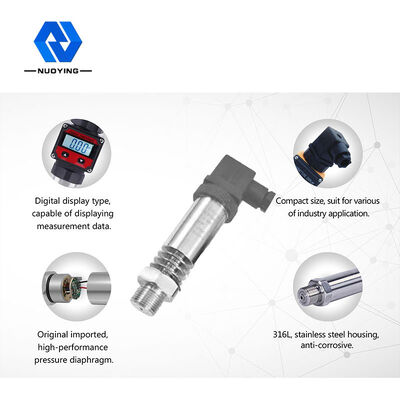

Output stabil, sensitivitas tinggi, pengaruh interferensi dan kebisingan relatif kecil, biaya rangkaian penguat yang sesuai berkurang, dan resolusi sangat meningkat.
Sirkuit terintegrasi V/I khusus, beberapa perangkat periferal, keandalan tinggi, perawatan sederhana dan mudah, ukuran kecil, ringan, pemasangan dan debugging yang sangat nyaman.
Cangkang die-casting paduan aluminium, isolasi tiga terminal, lapisan pelindung penyemprotan elektrostatik, kokoh dan tahan lama.
4-20mA DC transmisi sinyal dua kawat, kemampuan anti-interferensi yang kuat dan jarak transmisi yang panjang.

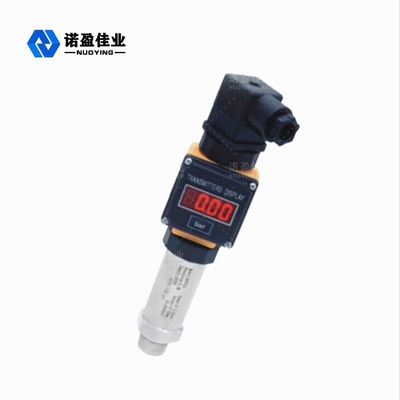

LED, LCD, penunjuk tiga jenis indikator, pembacaan di tempat sangat nyaman.Dapat digunakan untuk mengukur media yang kental, kristal dan korosif.
ketika digunakan di bidang berbahaya dan eksplosif, pemancar tekanan silikon yang tersebar digunakan.Produk ini memiliki karakteristik arus rendah, tegangan rendah dan konsumsi daya rendah.Ini adalah produk tahan ledakan yang aman secara intrinsik dan dilengkapi dengan sertifikat tahan ledakan
bahan stainless steel dan struktur pelindung khusus, serta serangkaian tindakan perlindungan seperti proteksi petir, anti gangguan, anti tegangan dan arus berlebih dari sirkuit amplifikasi, meningkatkan kemampuan penyegelan yang andal dan anti korosi dan anti lingkungan kerja yang keras, dan sepenuhnya memenuhi kebutuhan pengukuran dan kontrol bidang industri umum
Parameter teknikPemancar Tekanan

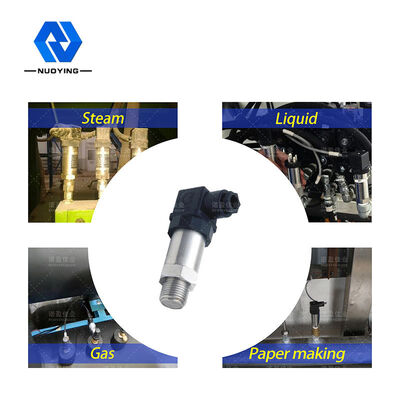

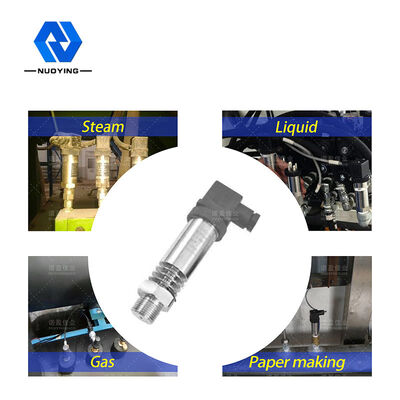

Aplikasi tipikal | Cair, gas, uap | |||
model produk |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
rentang pengukuran | URL batas atas | |||
Pengukur tekanan | Tekanan pengukur segel | Tekanan mutlak | Pengukur tekanan | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Bahan diafragma | 316L (dapat disesuaikan) | |||
Tingkat akurasi | 0.1,0.2 | |||
Sumber Daya listrik | 24VDC | |||
Keluaran Sinyal | 4...20mA/HART/RS485/Modbus... | |||
Suhu Sekitar | -40~+85 | |||
Suhu Proses | -25~+125℃(>125℃ dapat disesuaikan) | |||
Koneksi proses | ulir sekrup, flensa (dapat dipilih) | |||
Waktu redaman | 0.1 ~ 16s dapat disesuaikan | |||
kelebihan beban yang diizinkan | 2 kali rentang nilai | |||
Tampilan lapangan | LCD (dapat dipilih) | |||
tingkat perlindungan | IP67 | |||
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
