Detail produk:
|
Aplikasi tipikal: | Cairan | Model produk: | NY3051B |
---|---|---|---|
Mengisi cairan: | minyak silikon | Bahan Diafragma: | 316L |
Tingkat akurasi: | 0,025、0,075 | Keluaran sinyal: | 4...20mA |
Suhu Sekitar: | -40~+ 85℃ | Suhu Proses: | -25~+125℃ (>125℃ dapat disesuaikan) |
Cahaya Tinggi: | Pemancar Tekanan Perlindungan Overload Satu Arah,Pemancar Sensor Tekanan Diferensial 316L,Pemancar Tekanan Diferensial Cair |

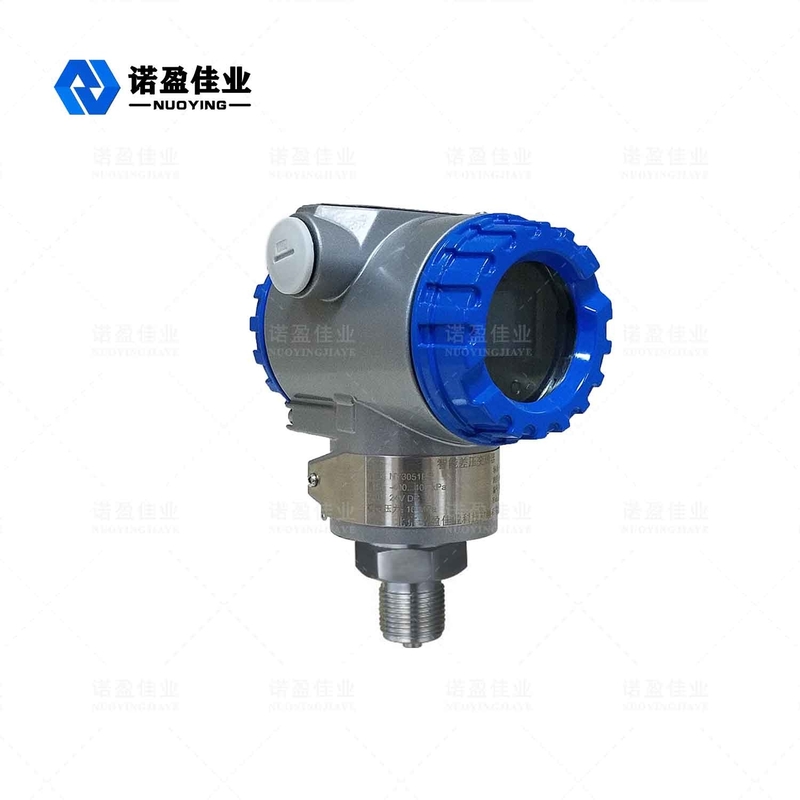

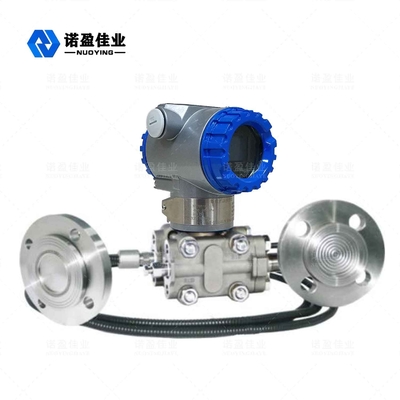

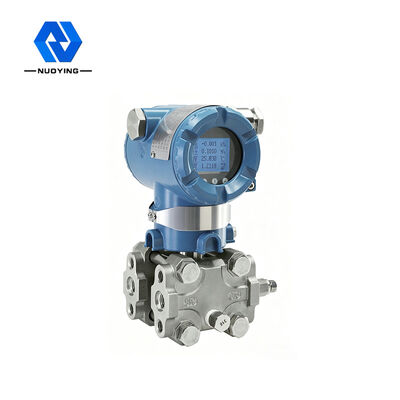

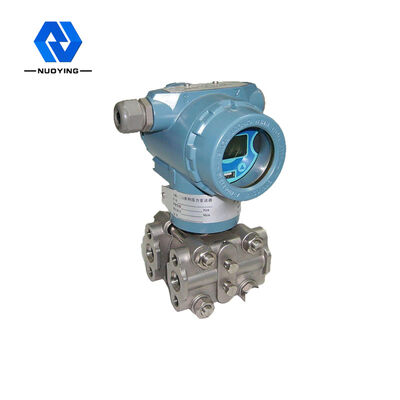

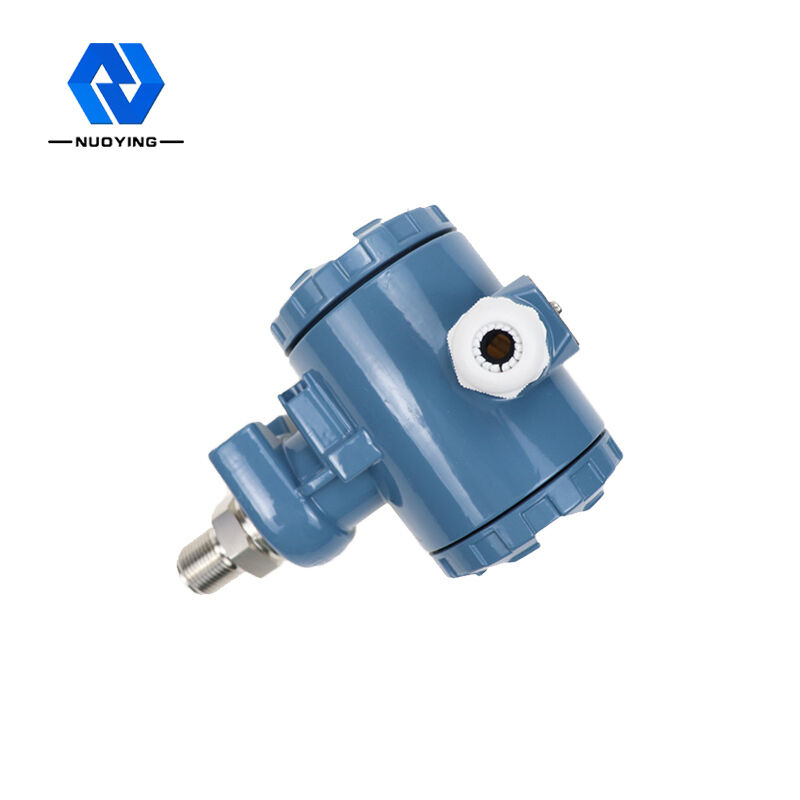

Pemancar Tekanan Diferensial Stabilitas Yang Baik Perlindungan Overload Satu Arah
Prinsip bekerjaPemancar Tekanan Diferensial
Pemancar tekanan/tekanan diferensial cerdas seri NY3051 memiliki komponen penginderaan dengan kapasitansi variabel, yang disebut ruang "σ" (lihat gambar di bawah).Tekanan proses ditransmisikan ke diafragma pusat ruang "σ" melalui diafragma isolasi di kedua sisi ruang "σ" dan cairan pengisi.Diafragma pusat adalah elemen elastis yang dikencangkan, yang menghasilkan perpindahan deformasi yang sesuai dengan perbedaan tekanan antara dua sisi yang bekerja padanya, dan perpindahan ini diubah menjadi kapasitansi diferensial yang terbentuk pada pelat kapasitif.Konversi kapasitansi diferensial menjadi sinyal keluaran standar oleh rangkaian elektronik.
Fitur desainPemancar Tekanan Diferensial
Akurasi tinggi dan stabilitas yang baik
Dengan diagnosis mandiri berkelanjutan, kompensasi linier, dan fungsi fine-tuning digital
Anda dapat menyesuaikan nol dan rentang secara lokal, atau jarak jauh dengan menggunakan operator manual jarak jauh atau komputer.
Anda memilih output linier atau root, tergantung pada aplikasinya.
Waktu redaman dapat diatur antara 0,1~16 detik;
Dapat mewujudkan konversi unit nilai tekanan antara KPa, Pa, Inh2o, Bar, dll
Anda mengatur mode kegagalan dan keamanan dengan mengaktifkan sakelar kegagalan/keselamatan.
Ini memiliki mode titik tunggal, multi-titik dan burst
memiliki fungsi perlindungan mati, dan dapat secara otomatis menyimpan data kerjanya saat daya dimatikan;
komponen padat, papan sirkuit cetak plug-in, kecil, ringan, kuat dan tahan gempa;
perlindungan kelebihan beban satu arah yang baik
Parameter teknikPemancar Tekanan Diferensial
Aplikasi tipikal | Cair, gas, uap | ||||||||
model produk |
NY3051 | ||||||||
rentang pengukuran | URL batas atas | ||||||||
Kode | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Mengisi cairan | Minyak silikon, minyak inert (dapat dipilih) | ||||||||
Bahan diafragma | 316L, paduan Ha C (dapat disesuaikan) | ||||||||
Tingkat akurasi | 0.025,0.075,0.1,0.2 | ||||||||
Sumber Daya listrik | 24VDC | ||||||||
Keluaran Sinyal | 4...20mA/HART/RS485/Modbus... | ||||||||
Suhu Sekitar | -40~+85 | ||||||||
Suhu Proses | -25~+125℃(>125℃ dapat disesuaikan) | ||||||||
Koneksi proses | ulir sekrup, flensa (dapat dipilih) | ||||||||
Waktu redaman | 0.1 ~ 16s dapat disesuaikan | ||||||||
Tampilan lapangan | LCD (dapat dipilih) | ||||||||
tingkat perlindungan | IP67 | ||||||||
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
