Detail produk:
|
Aplikasi tipikal: | Cair, gas, uap | Model produk: | NY3051 |
---|---|---|---|
Mengisi cairan: | Minyak silikon, minyak inert dapat dipilih) | Bahan Diafragma: | 316L Ha C alloy dapat disesuaikan) |
Tingkat akurasi: | 0,025、0,075、0,1、0,2 | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Suhu Sekitar: | -40~+85 | Suhu Proses: | -25~+125℃(>125℃ dapat disesuaikan) |
Cahaya Tinggi: | Pemancar Tekanan Diferensial Oli Inert,Pemancar Tekanan Perlindungan Matikan 20mA,Pemancar Tekanan Diferensial 316L |

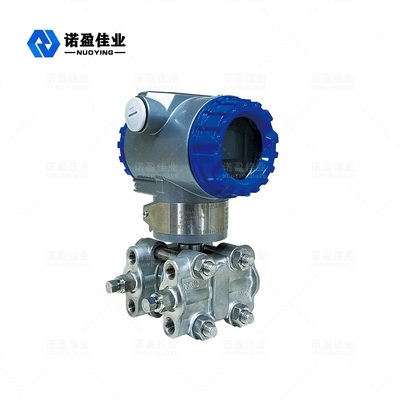

Fungsi Perlindungan Mati Pemancar Tekanan Diferensial Presisi Tinggi
Prinsip bekerjaPemancar Tekanan Diferensial
Pemancar tekanan / tekanan diferensial cerdas seri NY3051 memiliki komponen penginderaan kapasitansi variabel yang disebut "" Chamber (lihat gambar di bawah), tekanan proses melalui" " Diafragma isolasi di kedua sisi ruang dan cairan pengisi ditransmisikan ke" ", diafragma tengah ruangan.Diafragma pusat adalah elemen elastis yang dikencangkan, yang menghasilkan perpindahan deformasi yang sesuai untuk perbedaan tekanan pada kedua sisi yang bekerja padanya, dan perpindahan ini diubah menjadi kapasitansi diferensial yang terbentuk pada pelat kapasitor.Kapasitansi diferensial diubah menjadi sinyal keluaran standar oleh rangkaian elektronik.
Fitur desainPemancar Tekanan Diferensial
Akurasi tinggi dan stabilitas yang baik
dengan diagnosis mandiri berkelanjutan, kompensasi linier, dan fungsi fine-tuning digital;
penyesuaian lokal dari posisi dan jangkauan nol dapat direalisasikan, dan penyesuaian jarak jauh juga dapat diwujudkan melalui operator manual jarak jauh dan komputer;
output linear atau akar kuadrat dapat dipilih sesuai dengan aplikasi yang berbeda;
waktu redaman dapat diatur untuk berubah antara 0,1 dan 16S;
Satuan nilai tekanan dapat dikonversi antara kPa, PA, inh2o, bar, dll
Mode kegagalan dan keamanan dapat diatur dengan mengaktifkan sakelar kegagalan / pengaman
Ini memiliki mode titik tunggal, multi-titik dan burst
memiliki fungsi perlindungan mati, dan dapat secara otomatis menyimpan data kerjanya saat daya dimatikan;
komponen padat, papan sirkuit cetak plug-in, kecil, ringan, kuat dan tahan gempa;
perlindungan kelebihan beban satu arah yang baik
Parameter teknikPemancar Tekanan Diferensial
Aplikasi tipikal | Cair, gas, uap | ||||||||
model produk |
NY3051 | ||||||||
rentang pengukuran | URL batas atas | ||||||||
Kode | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Mengisi cairan | Minyak silikon, minyak inert (dapat dipilih) | ||||||||
Bahan diafragma | 316L, paduan Ha C (dapat disesuaikan) | ||||||||
Tingkat akurasi | 0.025,0.075,0.1,0.2 | ||||||||
Sumber Daya listrik | 24VDC | ||||||||
Keluaran Sinyal | 4...20mA/HART/RS485/Modbus... | ||||||||
Suhu Sekitar | -40~+85 | ||||||||
Suhu Proses | -25~+125℃(>125℃ dapat disesuaikan) | ||||||||
Koneksi proses | ulir sekrup, flensa (dapat dipilih) | ||||||||
Waktu redaman | 0.1 ~ 16s dapat disesuaikan | ||||||||
Tampilan lapangan | LCD (dapat dipilih) | ||||||||
tingkat perlindungan | IP67 | ||||||||
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
