Detail produk:
|
Aplikasi: | Cair/Gas/Uap | Nomor produk.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Pengukur tekanan: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Tekanan penyegelan: | 0~7KPa~100MPa |
Tekanan mutlak: | 0~20KPa~35MPa | Bahan Diafragma: | 316L (opsional) |
Ketepatan: | 0.1/ 0.2 kelas | Sumber Daya listrik: | 24VDC |
Keluaran: | 4... 20mA/HART/RS485/Modbus... | Menampilkan: | LCD (opsional) |
Cahaya Tinggi: | Pemancar Sensor Tekanan Diafragma 24VDC,Pemancar Tekanan Diafragma Cair,Pemancar Sensor Tekanan Gas Kelas 0 |

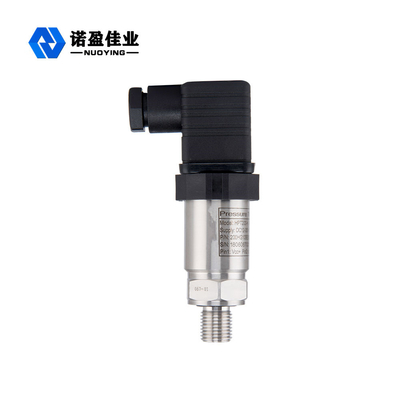

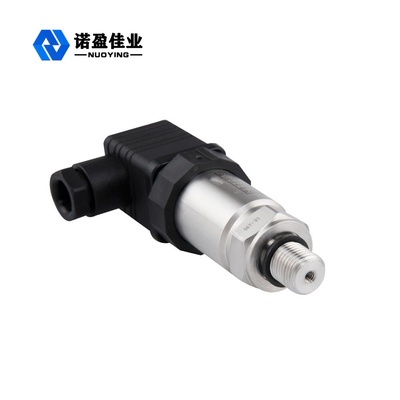

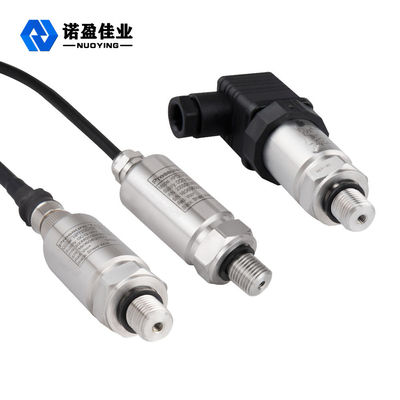

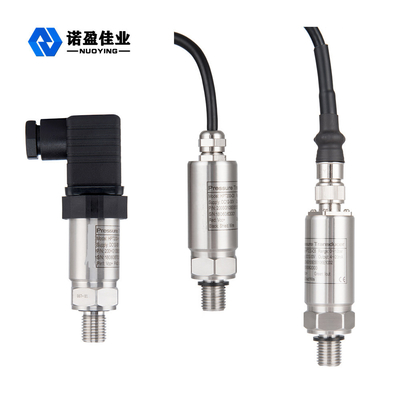

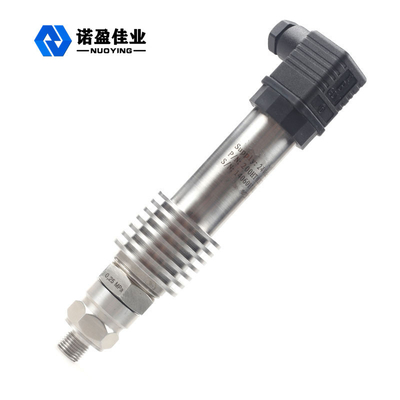

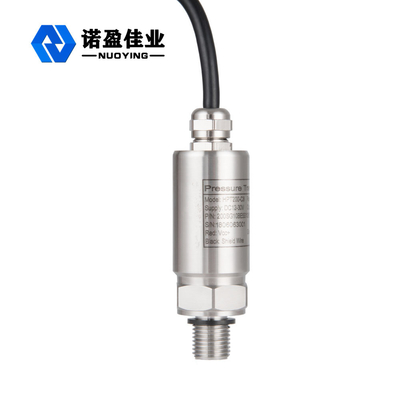

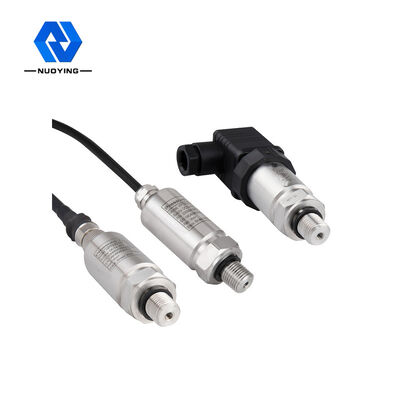

Pemancar sensor diafragma tekanan kinerja tinggi untuk gas cair 24VDC 0.1/0.2 grade
Sensor tekanan silikon tersebar seri NP93420 semuanya adalah chip yang diimpor, setelah desain struktural yang cermat, pemrosesan sinyal dan perakitan, dan sesuai dengan standar nasional untuk pengujian dan menghasilkan generasi baru sensor tekanan.Rangkaian produk memiliki output yang stabil, sensitivitas dan presisi tinggi, dan karakteristik suhu yang baik, dan kemampuan anti-interferensi yang kuat.
prinsip bekerja
Seri NP93420 adalah penggunaan efek piezoresistif semikonduktor dan teknologi pemrosesan mekanis mikro, dalam irisan silikon monokristalin kristal tertentu, terbuat dari litografi, difusi, dan sebagainya. Teknologi semikonduktor - jembatan wheatstone, membentuk diafragma sensitif, ketika kekuatan eksternal diproduksi, perubahan resistivitas, membuat perubahan resistansi lengan jembatan (sepasang lebih besar dari yang lebih kecil) dalam output sinyal tegangan eksitasi, Melalui kompensasi suhu komputer, penyesuaian resistansi laser, penguatan sinyal dan metode pemrosesan lainnya dan deteksi perakitan yang ketat, kalibrasi dan proses lainnya, tekanan pemancar dengan sinyal keluaran standar dihasilkan.
Fitur desain
• Outputnya stabil, sensitivitasnya tinggi, pengaruh interferensi dan kebisingannya relatif kecil, biaya rangkaian penguat yang sesuai berkurang, dan resolusinya sangat meningkat.
•Sirkuit terintegrasi V/I khusus, perangkat periferal yang lebih sedikit, keandalan tinggi, perawatan sederhana, mudah, ukuran kecil, ringan, pemasangan dan debugging sangat nyaman.
• Aluminium alloy die - cast shell, isolasi tiga ujung, lapisan pelindung semprot elektrostatik, tahan lama.
•4-20mA DC transmisi sinyal dua kawat, kemampuan anti-interferensi yang kuat, jarak transmisi yang panjang.
• LED, LCD, penunjuk tiga kepala indikator, pembacaan lapangan sangat nyaman.Hal ini dapat digunakan untuk mengukur media kental, kristal dan korosif.
• Pemancar tekanan silikon tersebar digunakan di bidang berbahaya dan eksplosif.Produk ini memiliki karakteristik arus rendah, tegangan rendah dan konsumsi daya rendah.Ini adalah produk yang secara intrinsik aman dan tahan ledakan, dan dilengkapi dengan sertifikat tahan ledakan.
• Penggunaan bahan stainless steel dan struktur perlindungan khusus, dan rangkaian penguat petir, anti gangguan, anti tegangan, arus berlebih dan serangkaian sarana perlindungan, meningkatkan kemampuan penyegelan anti korosi dan anti-keras yang andal. , sangat cocok untuk kebutuhan pengukuran dan kontrol bidang industri umum.
Parameter teknik
Aplikasi | cair, gas, uap | |||
Nomor produk. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Rentang pengukuran | URL batas atas | |||
Pengukur tekanan | Tekanan penyegelan | Tekanan mutlak | Pengukur tekanan | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |

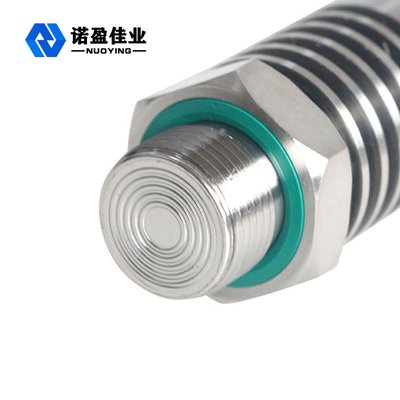

Bahan diafragma | 316L (Opsional) | |||
Tingkat akurasi | 0.1/0.2 kelas | |||
Sumber Daya listrik | 24VDC | |||
Keluaran | 4... 20mA/HART/RS485/Modbus... | |||
Suhu lingkungan | -40~+85 | |||

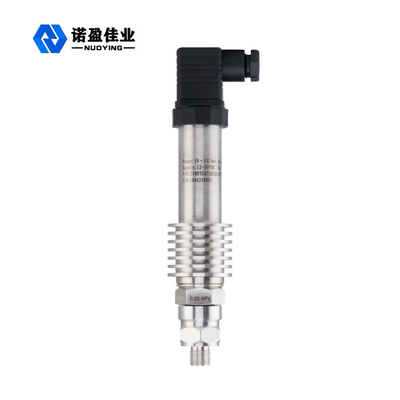

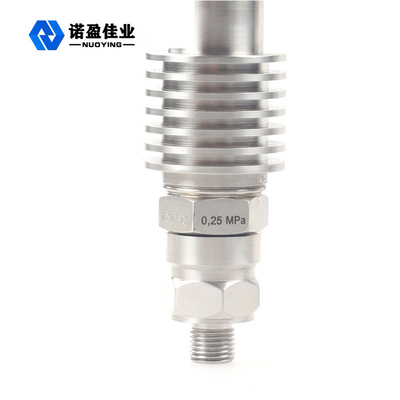

Suhu proses | -25~+125℃(>+125℃ dapat disesuaikan) | |||

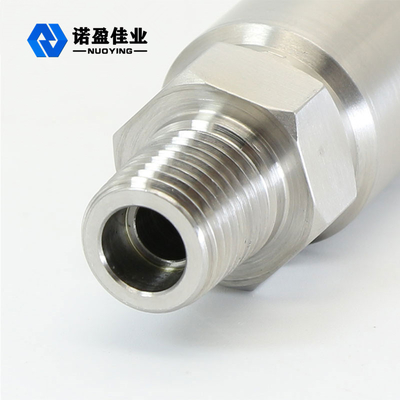

Koneksi | berulir, flange (Opsional) | |||
Waktu redaman | 0.1 ~ 16s dapat disesuaikan | |||
Izinkan kelebihan beban |
Rentang nilai 2 kali |
|||
Menampilkan | LCD (Opsional) | |||
Tingkat perlindungan | IP67 | |||
Kelas tahan ledakan | Exia CT6 Ga,ExdⅡCT6 Gb |
