Detail produk:
|
Rentang operasi daya:: | 13~35 VDC | Suhu proses penyelidikan: | -100 °C ~ 800 °C |
---|---|---|---|
stabilitas: | Tidak ada aktivitas, tidak ada suku cadang yang mudah aus, tidak perlu dibersihkan, pemeliharaan, de | Kelas perlindungan: | IP65, IP67, IP68 (opsional) |
Koneksi proses: | Benang dan flensa (opsional) | Kelas tahan ledakan: | Exia II CT6 Ga, Exd II CT6 Gb (lihat sertifikat untuk detailnya) |
Keluaran sinyal: | 4…20mA/HART/RS485/ Modbus. | Tekanan Proses: | -0.1 ~1.6MPa, -0.1 ~4.0MPa, -0.1 ~6.3MPa |
Cahaya Tinggi: | Pemancar Tingkat Penerimaan RF Cerdas,Pemancar Tingkat Penerimaan RF 35 VDC,Sensor Tingkat Jenis Penerimaan Tangki Gas |

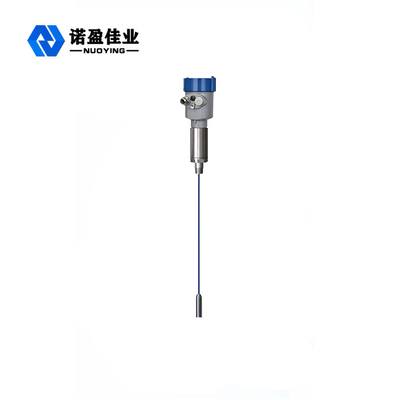

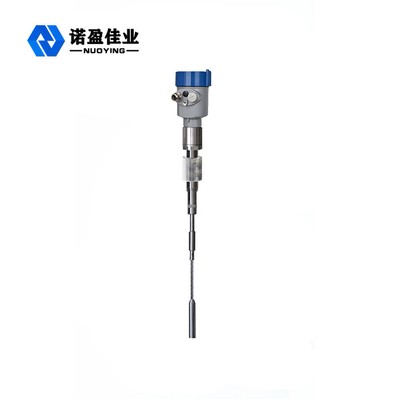

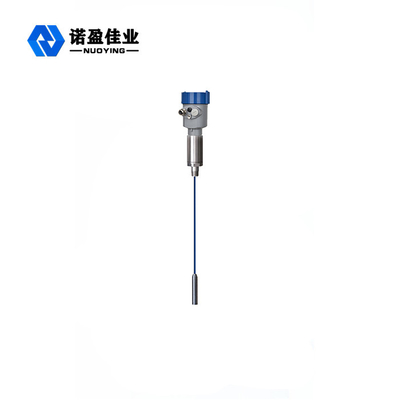

NYSP Intelligent RF Admittance Level Transmitter Desain Sirkuit Perisai Mengemudi yang Unik
Prinsip kerja Pemancar Tingkat Penerimaan RF Cerdas NYSP
Pengukur tingkat penerimaan frekuensi radio adalah produk pengukuran tingkat kontinu berdasarkan prinsip penerimaan frekuensi radio. Produk ini memiliki keunggulan stabilitas tinggi, sensitivitas tinggi, dan aplikasi yang luas.Dibandingkan dengan pengukur level kapasitif tradisional, desain modular diadopsi untuk mencapai pengaturan meteran yang sederhana dan nyaman.Setelah pengaturan selesai, meteran dapat digunakan secara normal dan bebas perawatan seumur hidup.Pengguna secara intuitif dapat memahami pengoperasian peralatan, dan menangani masalah tepat waktu, dalam situasi industri yang kompleks juga aman dan andal.
Teknologi pengukuran penerimaan frekuensi radio adalah sejenis teknologi pengukuran level dengan keunggulan unik.Meskipun konsepnya sangat mirip dengan teknologi pengukuran kapasitif umum, teknologi penerimaan RF menambahkan sirkuit DrivingShield dan sirkuit chopper di unit elektronik, sehingga dapat mewujudkan pengukuran impedansi dan reaktansi kapasitif yang terpisah. Menurut hukum fisika, impedansi dan reaktansi bahan gantung adalah sama, sehingga efek yang disebabkan oleh bahan gantung dapat diukur dan dihilangkan dari total output dengan pergeseran fasa dari rangkaian berosilasi.

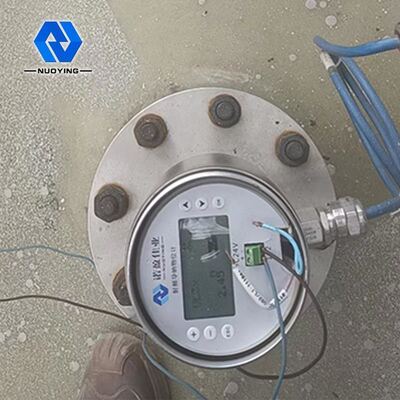

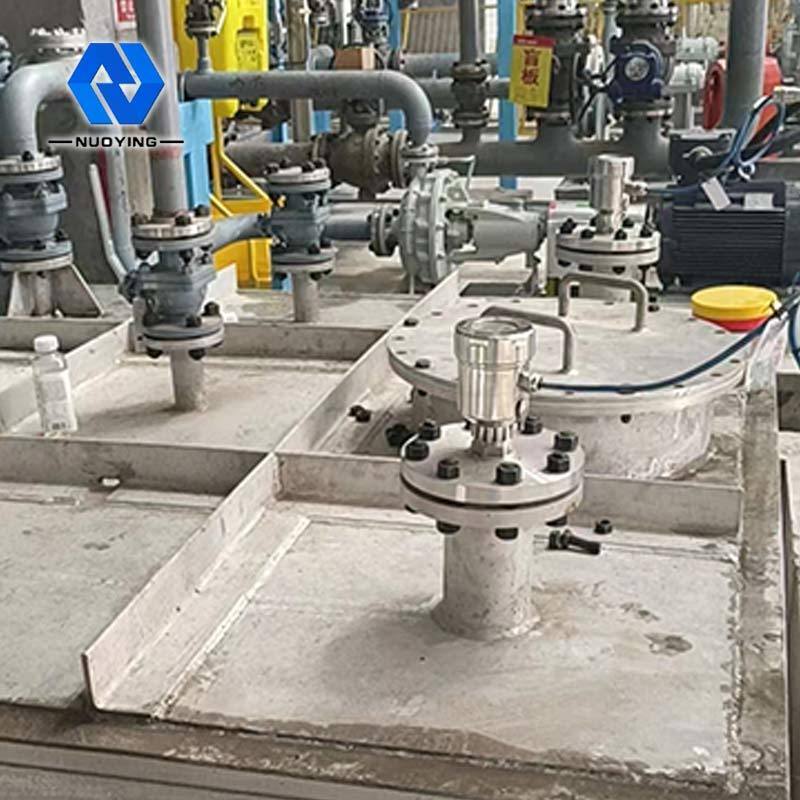

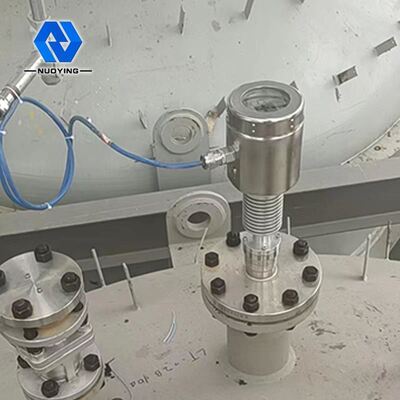

Probe pengukur tingkat penerimaan frekuensi radio dipasang di tangki penyimpanan, dan perubahan sinyal frekuensi radio yang disebabkan oleh perubahan level diperoleh melalui probe.Ujung pelindung penggerak probe mencegah arus RF membentuk loop melalui bahan gantung, memastikan keakuratan pengukuran meteran.

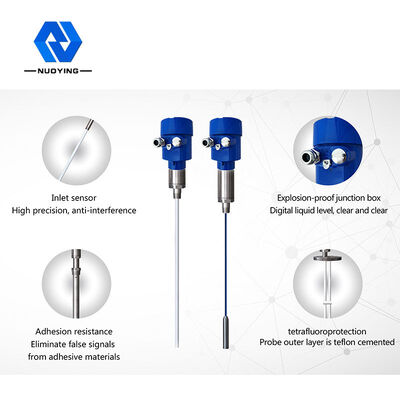

Fitur desain dariPemancar Tingkat Penerimaan RF Cerdas NYSP
anti gantung: desain sirkuit pelindung mengemudi yang unik meningkatkan kemampuan anti gantung
rentang catu daya: rentang kerja catu daya: 13 ~ 35vdc
suhu proses penyelidikan: - 100 ~ 800

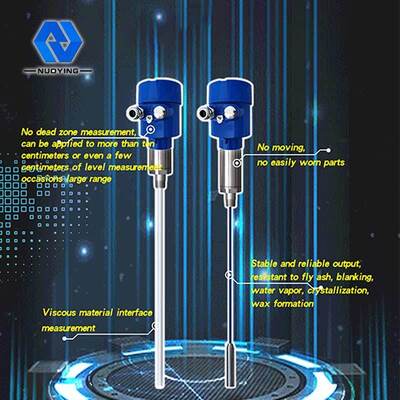

Tidak ada pengukuran zona mati, dapat diterapkan pada berbagai kesempatan pengukuran tingkat material lebih dari sepuluh sentimeter atau bahkan beberapa sentimeter
Jangkauan pengukuran maksimum bisa mencapai ratusan meter, bahkan ratusan meter
Pengukuran antarmuka bahan kental adalah keuntungan besar dari instrumen ini
Output yang stabil dan andal, tahan terhadap fly ash, material jatuh, uap air, kristalisasi dan lilin
tidak ada gerakan, tidak ada bagian yang mudah aus, tidak ada pembersihan, perawatan, dan debugging rutin
Parameter teknik

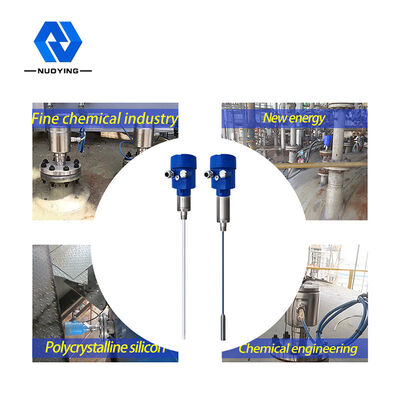

Aplikasi tipikal | Cairan (Korosi, konduktivitas, konstanta dielektrik rendah, pengadukan, antarmuka, dehidrasi listrik, viskositas, sumur dalam, jangkauan ultra besar dan kesempatan lainnya) |
Debu (konduktivitas, bubuk isolasi, dll.) | |
Padat (konduktivitas, isolasi, padatan isolasi suhu ultra-tinggi, dll.) | |
model produk
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Bentuk antena
|
Kabel lunak, kabel lunak berinsulasi, kabel lunak tidak berinsulasi, batang keras, batang keras berinsulasi, batang keras berinsulasi di kedua ujungnya, batang keras silindris |
Bahan Antena | PTFE,304.316 |
rentang pengukuran | 3m, 20m (Sumur dalam dapat mengukur ratusan meter dan dapat disesuaikan) |
Panjang gelombang | 635-650mm |
Ketepatan pengukuran | 0,05% ~ 0,1% FS |
Sumber Daya listrik | 24VDC |
keluaran sinyal |
4...20mA/HART/ RS485/Modbus…. |
Suhu proses | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
Tekanan proses |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
Koneksi proses | ulir sekrup, flensa (dapat dipilih) |
Antarmuka listrik | M20*1.5,½ NPT |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
