Detail produk:
|
| Aplikasi tipikal: | Cairan (air bersih, pelumas, cairan korosif, dll.) | Jarak pengukuran: | URL batas atas (0-4m; 0-170m) |
|---|---|---|---|
| Sumber Daya listrik: | 24VDC (± 5%) | Suhu Proses: | -10~+70℃ |
| Keluaran sinyal: | 4...20mADC/HART/RS485. | Koneksi proses: | Pemasangan flensa, ulir, braket (opsional) |
| Cahaya Tinggi: | Pemancar Level Cair 20mA,Pemancar Level Cair Flange,Pemancar Sensor Level Cair |
||
Stabilitas Yang Baik Dan Pemancar Tingkat Cair 20mA Presisi Tinggi

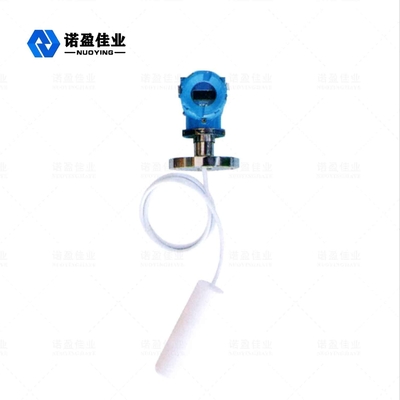

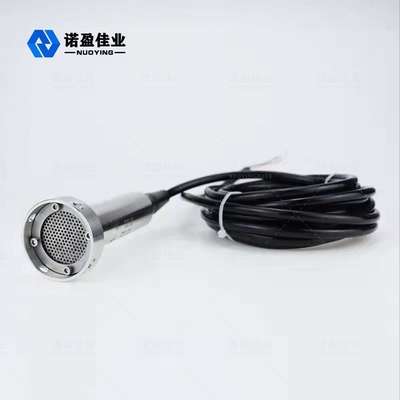

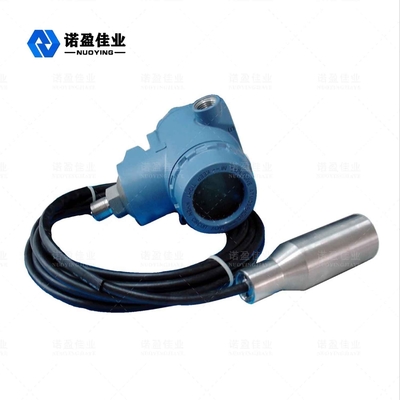

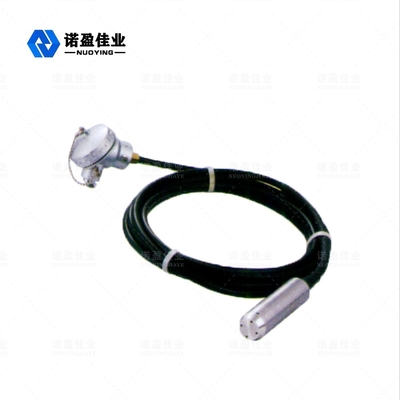

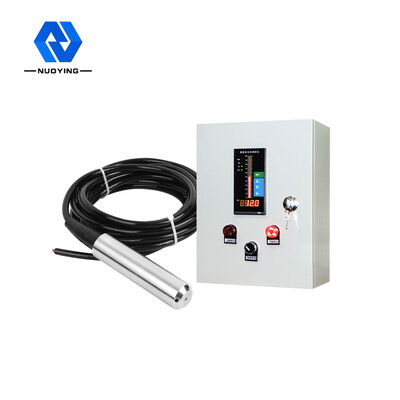

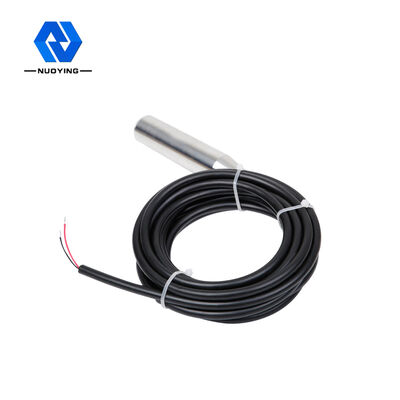

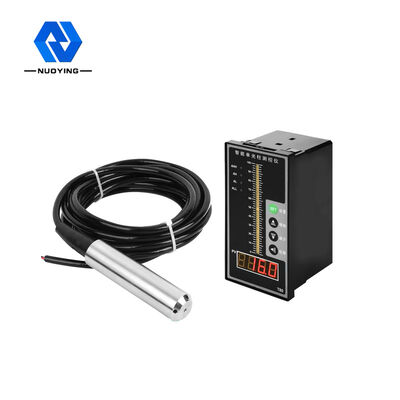

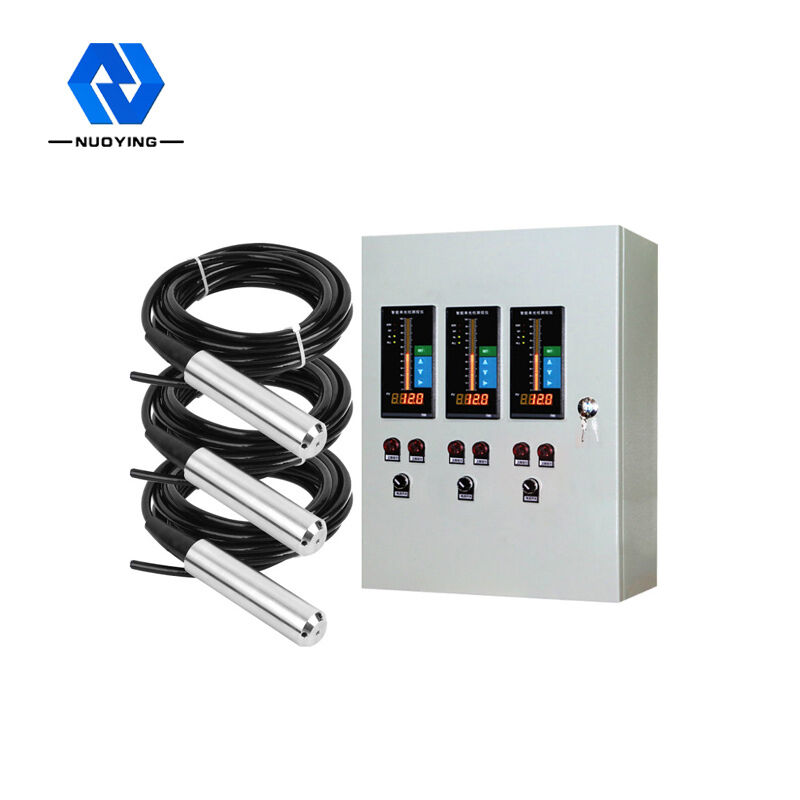

Pemancar level cairan seri NH93420 adalah semua desain baja tahan karat, alat pengukur level cairan piezoresistif submersible yang sepenuhnya tertutup rapat.Produk ini menggunakan sensor tekanan piezoresistif stabilitas tinggi dan keandalan tinggi dari merek asing terkenal, serta sirkuit pemrosesan pemancar cerdas presisi tinggi.Ini mengadopsi teknologi kompensasi suhu digital yang tepat dan teknologi koreksi nonlinier untuk Sinyal bit diubah menjadi output sinyal listrik standar.Kabel tahan air disegel dengan casing, dan tabung ventilasi ada di kabel, yang dapat digunakan dalam cairan untuk waktu yang lama.Struktur terintegrasi dan keluaran sinyal standar memberikan kemudahan untuk penggunaan di tempat dan kontrol otomatis.Produk ini bekerja dalam sistem dua kawat, dengan ukuran kecil, ringan, pemasangan mudah, dan penggunaan yang nyaman.Sangat cocok untuk pengukuran dan kontrol level cairan di bidang minyak bumi, kimia, pembangkit listrik, pasokan air perkotaan, dan eksplorasi suhu air.
Prinsip Kerja Pemancar Level Cairan
Pemancar level terdiri dari kabel penghantar gas khusus dengan selang kapiler built-in, konektor tahan tekanan dan probe.Konstruksi probe pengukur level submersible adalah tong stainless steel dengan diafragma di bagian bawah dan ditutupi oleh rumah plastik berlubang.Pengukuran level cairan sebenarnya adalah perbedaan antara tekanan statis cairan pada probe dan tekanan atmosfer aktual, dan kemudian perbedaan tekanan diubah menjadi sinyal output 4 ~ 20mA oleh sensor keramik (terpasang pada film stainless steel) dan komponen elektronik.
Ketika pemancar level cairan tekanan statis dimasukkan ke kedalaman tertentu dalam cairan yang akan diukur, rumus tekanan pada permukaan cairan sensor adalah: PA=p*g h+Pa Rumus level cairan diperoleh: h=PA -Po/p *g
Pada saat yang sama, tekanan cairan dimasukkan ke dalam ruang tekanan positif sensor melalui baja tahan karat penghantar udara, dan kemudian tekanan atmosfer pada permukaan cairan dihubungkan ke ruang tekanan negatif sensor untuk mengimbangi Po pada bagian belakang sensor, sehingga tekanan yang diukur oleh sensor adalah: PA-Po =p*gh
Jika massa jenis cairan seragam, perbedaan tekanan statis sebanding dengan ketinggian permukaan cairan.
Parameter Teknis Pemancar Level Cairan
| Aplikasi tipikal | Cairan (air bersih, pelumas, cairan korosif, dll.) |
| Jarak pengukuran | URL batas atas (0-4m; 0-170m) |
| Sumber Daya listrik | 24VDC (± 5%) |
| Suhu proses | -10~+70℃ |
| Keluaran Sinyal | 4...20mADC/HART/RS485. |
| Waktu redaman | 0.1～16s dapat disesuaikan |
| Kapasitas kelebihan beban | <(U-15)/0.02A |
| Bahan diafragma | 316L, diafragma keramik (opsional) |
| materi kasus | Aluminium, baja tahan karat (opsional) |
| Koneksi proses | Pemasangan flensa, ulir, braket (opsional) |
| Tingkat perlindungan | IP68 |
| Kelas tahan ledakan | Exia II CT5, Exd II BT5 (opsional) |
| Performa stabilitas | ±0,05%FS/tahun;±0,1%FS/tahun |
| Tampilan langsung | LCD (opsional) |
Fitur Desain Pemancar Level Cair
1. Stabilitas yang baik dan presisi tinggi.
2. Strukturnya sangat indah, dapat langsung dimasukkan ke dalam media yang diukur untuk mengukur tingkat cairan, dan sangat nyaman untuk dipasang dan digunakan.
3. Struktur padat, tidak ada bagian yang bergerak, keandalan tinggi dan umur panjang.Pengukuran presisi tinggi dapat dilakukan dari air, minyak hingga pasta dengan viskositas tinggi, dan tidak terpengaruh oleh pembusaan, pengendapan, dan karakteristik listrik dari media yang diukur.
4. Berbagai kompensasi suhu.
5. Dengan perlindungan polaritas terbalik catu daya dan perlindungan pembatas arus berlebih, anti-petir, interferensi frekuensi anti-radio.
Bidang Aplikasi Pemancar Level Cair
Pemancar level input hidrostatik (pengukur level input) cocok untuk pengukuran level berbagai media dalam sistem dan industri seperti petrokimia, metalurgi, tenaga listrik, farmasi, suplai air dan drainase, serta perlindungan lingkungan.Pada saat yang sama, pengukur level hidrostatik juga banyak digunakan dalam pasokan dan drainase air perkotaan, pengolahan limbah, air tanah, bendungan waduk, sungai, lautan, dan bidang pemantauan ketinggian air lainnya.
