Detail produk:
|
| Aplikasi tipikal: | Pengukuran level cairan | Rentang pengukuran: | 0~6m |
|---|---|---|---|
| keluaran inverter: | 4...20mA (pasokan power24VDC) | Suhu Proses: | -50~＋350℃ |
| Tekanan Proses: | -0.1~＋16MPa | Koneksi proses: | Flensa (opsional) |
| Formulir instalasi: | Dipasang di samping, dipasang di atas | Bahan Tubuh Utama: | 304.316 |
| Cahaya Tinggi: | Flap Magnetic Level Transmitter,Liquid Magnetic Flap Type Flow Meter,20mA Magnetic Float Level Meter |
||

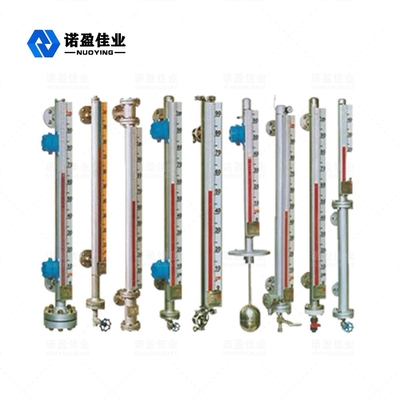

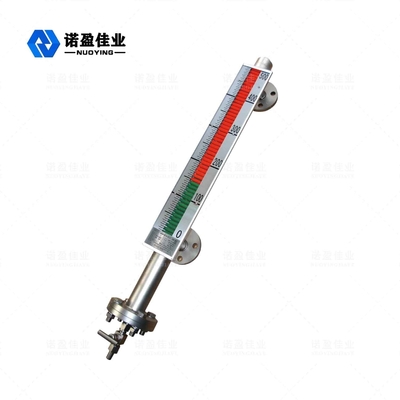

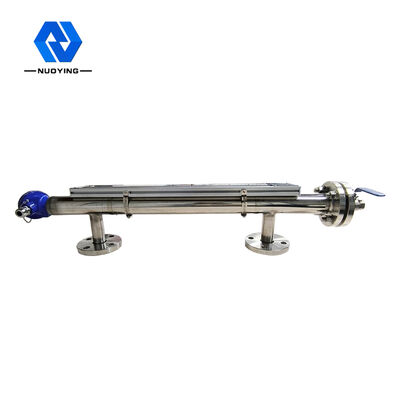

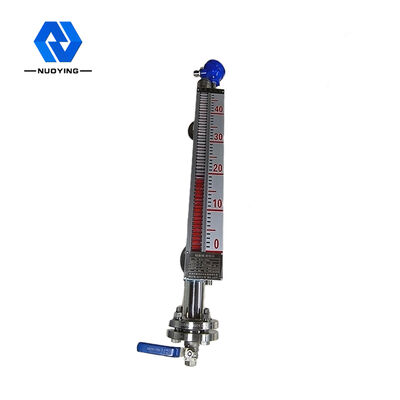

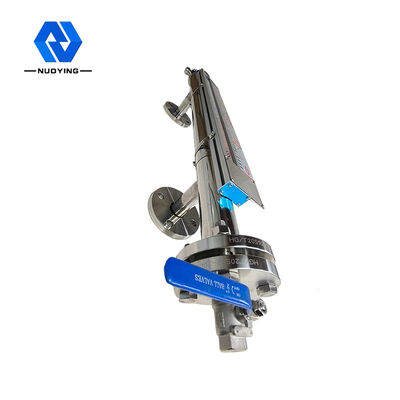

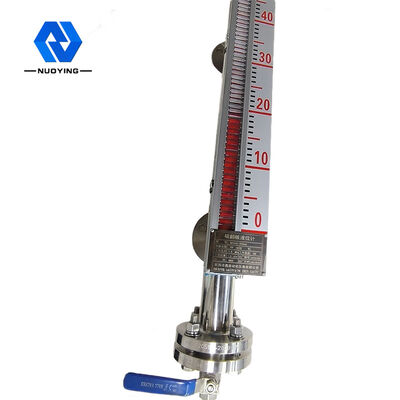

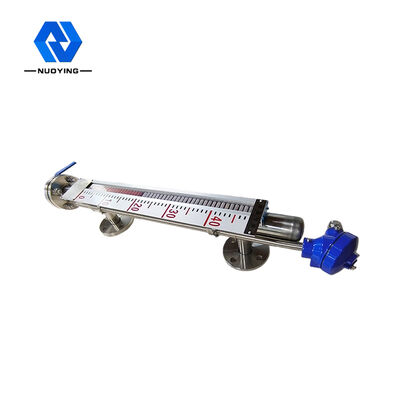

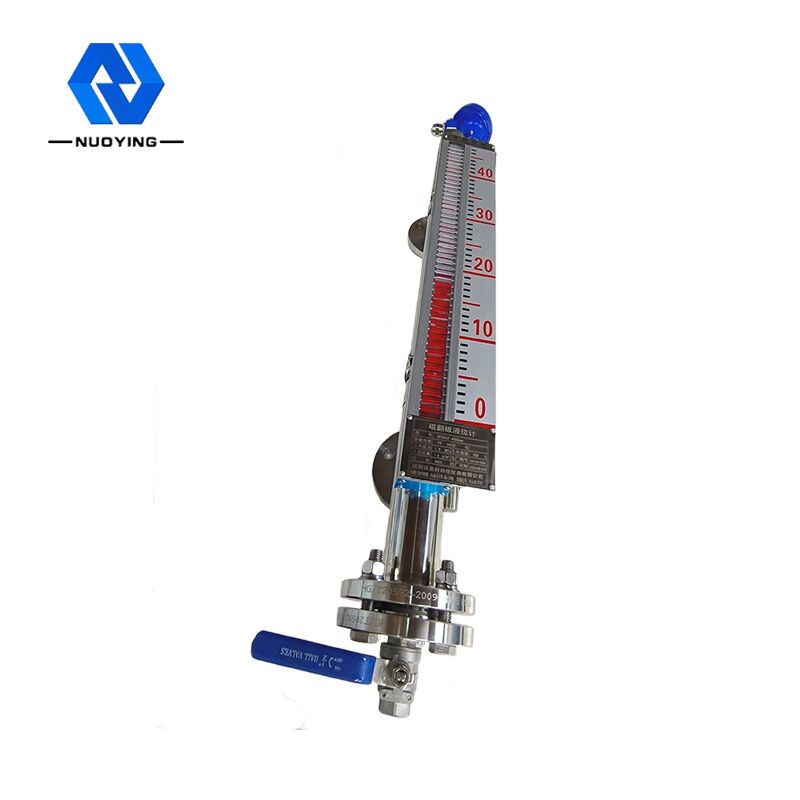

Diskon 20mA Liquid NYUHZ Magnetic Flap Level Meter
Prinsip Kerja Pengukur Tingkat Flap Magnetik NYUHZ
Pengukur level flap magnetik dapat digunakan di berbagai menara, tangki, tangki, bejana bulat dan boiler, dan peralatan lainnya untuk deteksi tingkat menengah.Pengukur level flap magnetik dapat sangat disegel, anti bocor dan cocok untuk suhu tinggi, tekanan tinggi, dan ketahanan terhadap korosi.
Pengukur level flap magnetik memiliki rongga (disebut tabung pengukur atau tabung bodi utama) yang menahan pelampung, dan rongga tersebut terhubung ke bejana melalui flensa atau sambungan lain yang sesuai.Ruang dihubungkan ke bejana dengan flensa atau sambungan lain yang sesuai untuk membentuk hubungan.Menurut prinsip perangkat penghubung, saat ketinggian cairan di dalam bejana berubah naik dan turun, ketinggian cairan di dalam ruang sama tingginya dengan ketinggian cairan di dalam bejana.Ketinggian cairan di dalam chamber adalah sama, sehingga mendorong pelampung di dalam chamber untuk bergerak naik turun, naik turun dengan level cairan di dalam vessel.Pada saat ini kita tidak dapat melihat level cairan, sehingga tampilan kolom flip magnetik dipasang di luar rongga. Ketika level di bejana yang diukur naik dan turun, pelampung magnet di tabung tubuh pengukur level juga naik dan turun , dan magnet permanen di dalam pelampung dipindahkan ke indikator kolom flip magnetik melalui kopling magnetik, mendorong kolom flip merah dan putih untuk membalik 180 ° Ketika level cairan naik, kolom flip berubah dari putih menjadi merah, dan ketika cairan level turun, kolom flip berubah dari merah menjadi putih, dan persimpangan merah-putih dari indikator adalah ketinggian sebenarnya dari level cairan di dalam bejana, sehingga mencapai indikasi level cairan yang jelas.
Fitur Desain Pengukur Tingkat Flap Magnetik NYUHZ
1. Struktur sederhana, kokoh dan dapat diandalkan, operasi yang stabil.
2. Skala tampilan lapangan jelas, menarik dan mudah dibaca.
3. Dapat mengukur dan menunjukkan tingkat korosif, mudah terbakar, beracun, suhu tinggi, diaduk dan cairan tercemar.
4. Berbagai bentuk instalasi, berbagai bentuk koneksi dapat dipilih.
5. Rentang tekanan desain adalah dari vakum penuh hingga 10MPa.
6. Rentang suhu desain -160~+450℃.
7. Desain profesional untuk tekanan dan suhu khusus tersedia.
NYUHZ Magnetic Flap Level Meter Parameter Teknis
| Aplikasi tipikal | Pengukuran level cairan |
| Formulir instalasi | Dipasang di samping, dipasang di atas |
| Bahan tubuh utama | 304.316 |
| Rentang pengukuran | 0~6m |
| Akurasi pengukuran | ±3mm,±5mm,±10mm,±20mm (opsional) |
| Kepadatan sedang | 0.425g/cm |
| Perbedaan densitas | 0.1g/cm |
| Viskositas sedang | 0.4Pa.S |
| Kontrol keluaran | 220VAC, 1A |
| keluaran inverter | 4...20mA (pasokan power24VDC) |
| Suhu proses | -50~＋350℃ |
| Tekanan proses | -0.1~＋16MPa |
| Koneksi proses | Flensa (opsional) |
| Resolusi | ±1mm |
| Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas tahan ledakan | Exia II CT6 Ga, Exd II CT6 Gb |
Bidang Aplikasi Pengukur Tingkat Flap Magnetik NYUHZ
Pengukur level cairan flap magnetik cocok untuk tampilan level cairan pada wadah bahan kimia, minyak bumi, dan peralatan industri lainnya.Pengukur level cairan tutup magnetik dapat dipasang tambahan dengan pengukur level cairan dan sakelar level cairan untuk transmisi sinyal jarak jauh.Bola apung dirancang dengan proses khusus seperti suhu tinggi, tekanan tinggi dan kepadatan rendah, dan pemilihan bahan yang berbeda seperti titanium, 316L, dan PTFE dapat memastikan produk.Cocok untuk kebutuhan pengukuran bidang level cairan apa pun.Saat ini, pengukur level cairan tutup magnetik telah banyak digunakan dalam pengukuran dan kontrol level cairan dalam minyak bumi, kimia, metalurgi, tenaga listrik, makanan, farmasi, pembuatan kertas, dan industri lainnya.
