Detail produk:
|
| Aplikasi tipikal: | Pengukuran level cairan | Jarak pengukuran: | 0〜6m |
|---|---|---|---|
| Akurasi pengukuran: | ±3mm,±5mm | Kepadatan Sedang: | 0.425g/cm3 |
| Perbedaan densitas: | 0,1 g/cm3 | Viskositas Sedang: | 0.4Pa.S |
| Kontrol keluaran: | 220VAC, 1A | Keluaran transmisi: | 4~20mA (catu daya 24VDC) |
| Cahaya Tinggi: | Plate Magnetic Float Level Transmitter,6m Magnetic Float Level Sensor,Flange Magnetic Float Type Level Transmitter |
||

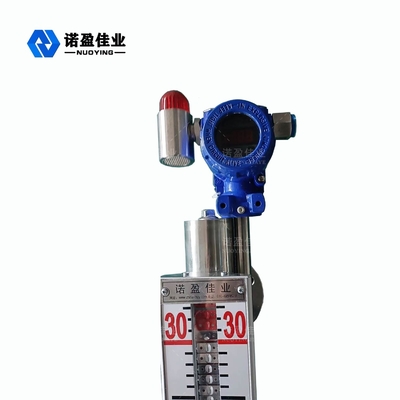

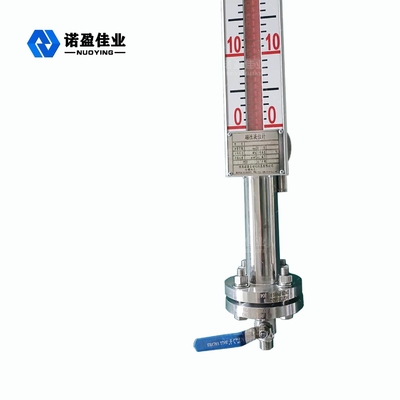

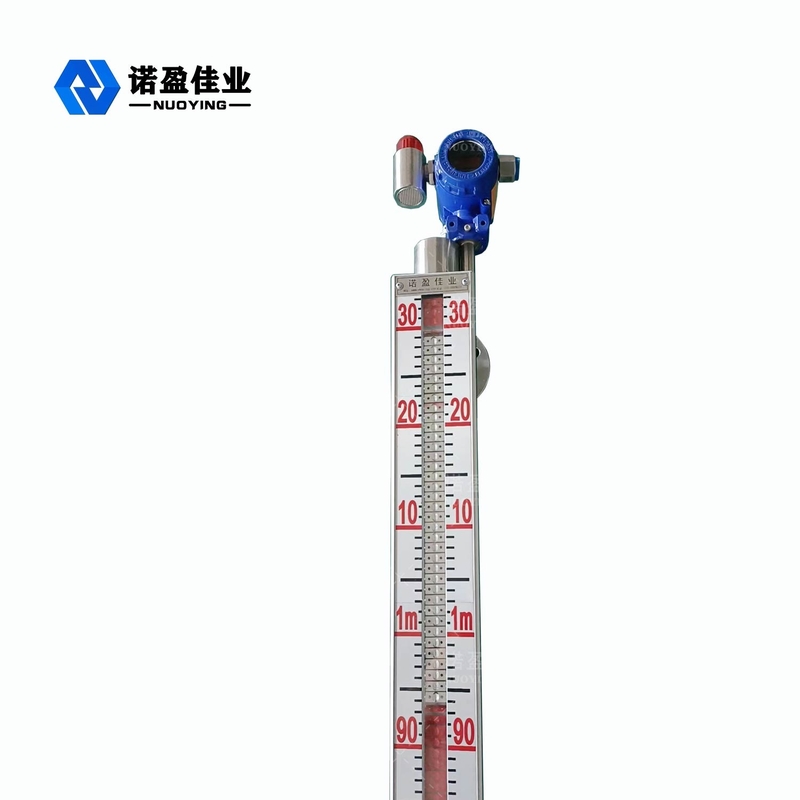

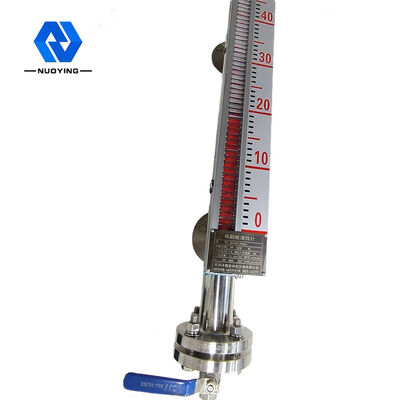

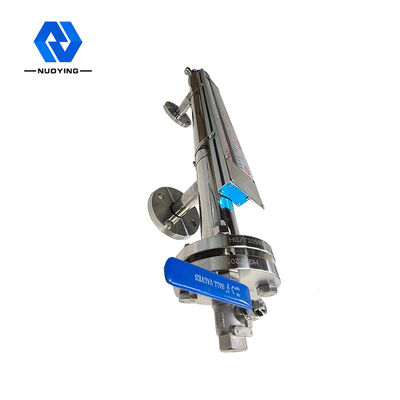

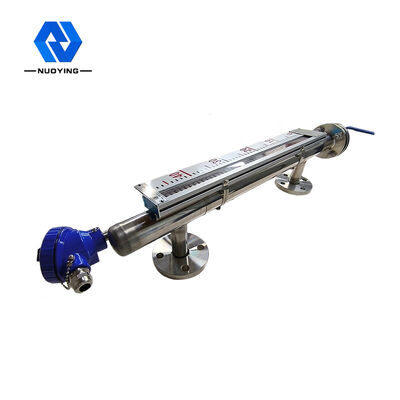

Pemancar Level Magnetik Pelat NYUHZ yang Menarik, Instalasi Flange 6m
Pemancar Tingkat Magnetik Pelat NYUHZPrinsip Operasi
Meteran magnetik memiliki ruang yang berisi bola mengambang, dan rongga terhubungdengan flensa atau koneksi lain yang sesuaike wadah.Menurut prinsip konektor, dengan perubahan tingkat cairan dalam wadah, tingkat cairan di rongga sama dengan tingkat cairan dalam wadah, sehingga bola mengambang di ruang didorong ke atas dan ke bawah, dengan naik turunnya level cairan dalam wadah.Pada titik ini, kami tidak dapat melihat level cairan, jadi kami memiliki tampilan flip kolom magnet di bagian luar rongga.

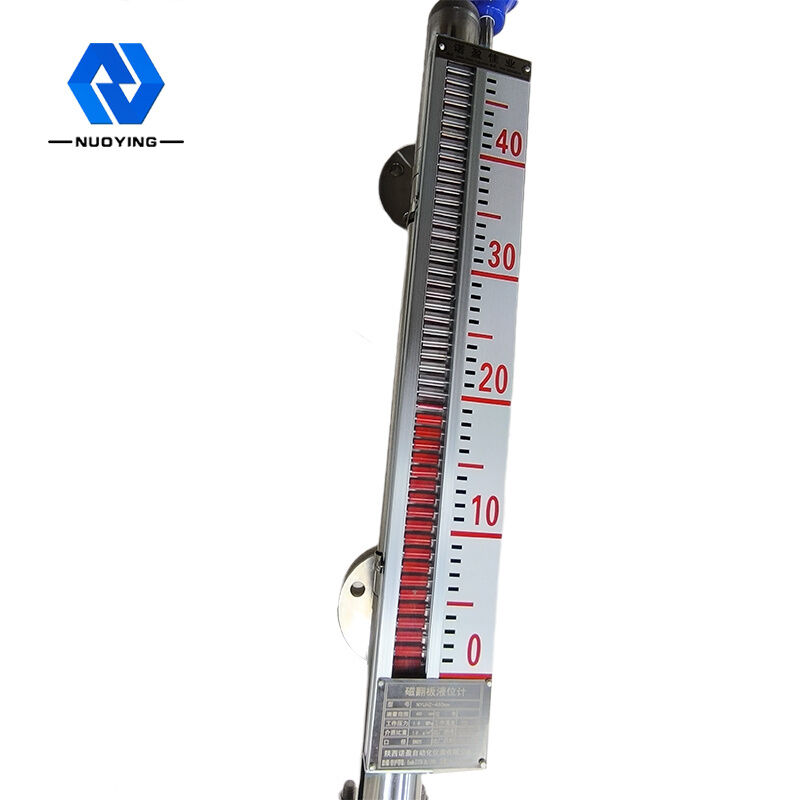

Antara cairan tenggelam bola mengambang dan bagian mengambang terpasangbaja magnet permanen di persimpangan, ketika level cairan dalam wadah yang diukur naik dan turun, begitu juga magnet mengapung di tabung bodi pengukur level cairan.Baja magnet permanen di pelampung ditransmisikan ke indikator kolom magnetik dengan kopling magnetik, mendorong rol merah dan putih untuk membalik 180 °.Saat level cairan naik, kolom flip berubah dari putih menjadi merah, dan saat level cairan turun, sayaitu kebalikannya.TPersimpangan indikator merah dan putih adalah ketinggian sebenarnya dari tingkat cairan di dalam wadah, sehingga mewujudkan indikasi yang jelas dari tingkat cairan.
Pemancar Tingkat Magnetik Pelat NYUHZParameter Teknis
| Aplikasi tipikal | pengukuran level cairan |
| Jarak pengukuran | 0~6m |
| Akurasi pengukuran | ±3mm,±5mm(opsional) |
| Kepadatan sedang | 0.425g/cm3 |
| Perbedaan densitas | 0,1 g/cm3 |
| Viskositas sedang | 0.4Pa.S |
| Kontrol keluaran | 220VAC, 1A |
| Keluaran transmisi | 4~20mA (catu daya 24VDC) |
| Suhu proses | -50 ~ 350 °C |
| Tekanan proses | -0.1~ +16MPa |
| Tingkat diferensiasi | ±lmm |
| Koneksi proses | Flensa (opsional) |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan: | Exia IICT6 Ga (opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Pemancar Tingkat Magnetik Pelat NYUHZFitur desain
Struktur sederhana, solid dan andal, operasi yang stabil.
Skala tampilan adegan jelas, menarik perhatian, mudah dibaca.
Tingkat cairan yang dapat diukur dan diindikasikan korosif, mudah terbakar, beracun, suhu tinggi, gelisah dan terkontaminasi.
Beberapa formulir instalasi, beberapa formulir koneksi dapat menjadi opsional.
Desain tekanan berkisar dari vakum penuh hingga 10 MPa.
Desain rentang suhu-160 +450 °C.
Desain profesional untuk tekanan dan suhu khusus.
Pemancar Tingkat Magnetik Pelat NYUHZPersyaratan Instalasi
Pemancar Tingkat Magnetik Pelat NYUHZBidang aplikasi
Pengukur level flap magnetik dapat digunakan untuk deteksi level menengah dari berbagai menara, tangki, alur, wadah bulat, dan boiler.Pengukur level flap magnetik dapat mencapai penyegelan tinggi, anti bocor dan cocok untuk suhu tinggi, tekanan tinggi, kesempatan tahan korosi.
