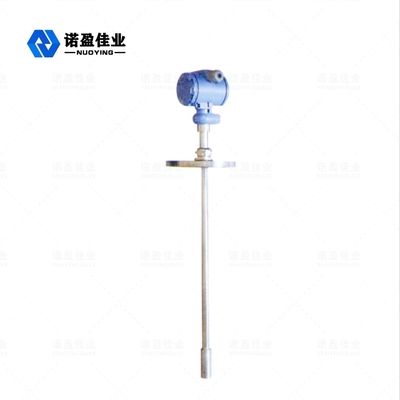

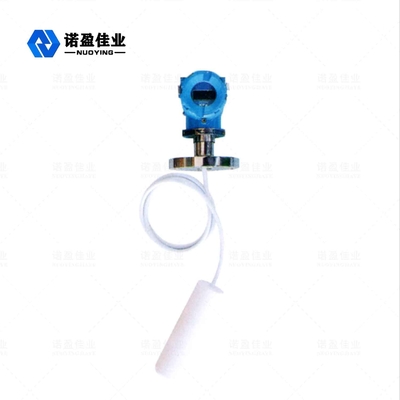

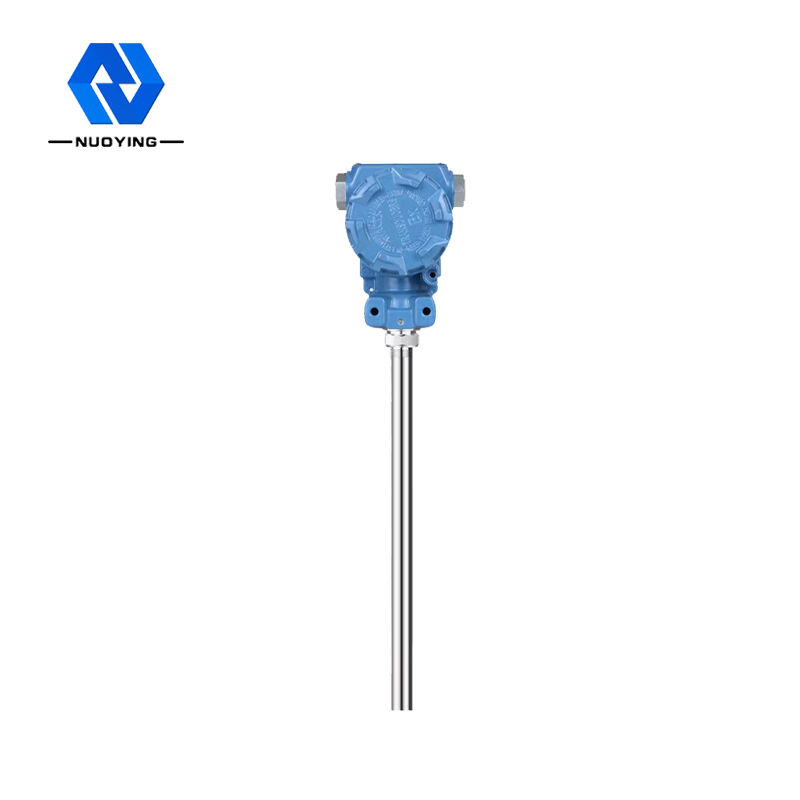

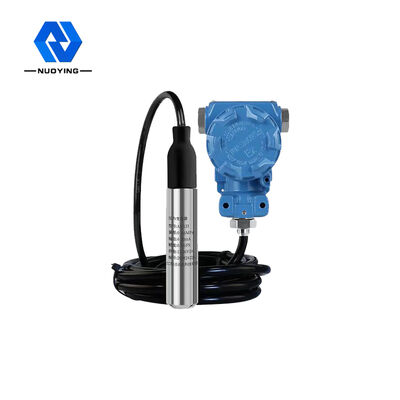

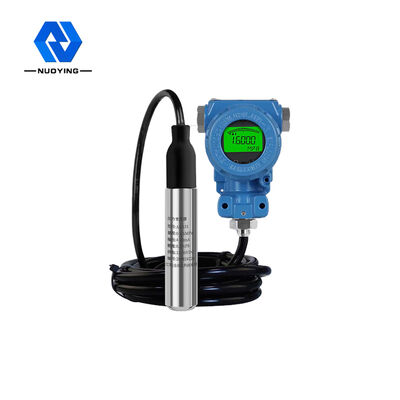

Pemancar Tekanan Level Cairan Anti Korosi Kabel RS485 0-170m

NH93420 Tipe Anti Korosi Pemancar Sensor Tekanan Pemancar Tingkat Cairan

Pemancar level cairan seri NH93420 adalah desain baja tahan karat, instrumen pengukuran level cairan piezoresistif solid-state selam yang semuanya disegel. Stabilitas tinggi, sensor tekanan piezoresistif keandalan tinggi, sirkuit pemrosesan pemancar cerdas presisi tinggi, teknologi kompensasi suhu digital presisi, dan teknologi koreksi nonlinier digunakan dalam produk ini. Sinyal level cairan dari cairan yang diukur diubah menjadi keluaran sinyal listrik standar. Kabel tahan air dan sambungan tertutup cangkang, pipa di dalam kabel, dapat digunakan dalam cairan untuk waktu yang lama. Struktur terintegrasi dan keluaran sinyal standar memberikan kemudahan penggunaan lapangan dan kontrol otomatis. . Produk ini berukuran kecil, ringan, mudah dipasang dan mudah digunakan. Sangat cocok untuk pengukuran dan pengendalian level cairan di bidang perminyakan, industri kimia, pembangkit listrik, pasokan air perkotaan, dan eksplorasi suhu air.

Pemancar Tingkat Cairan NH93420Parameter Teknis

※ Catatan:Produkbisa jadidisesuaikan sesuaikepersyaratan khususdaripengguna!

Pemancar Tingkat Cairan NH93420 Beroperasi Prinsip

Pemancar level cairan terdiri dari kabel pemandu gas khusus yang dipasang pada selang kapiler, sambungan kompresi, dan probe. Probe pengukur level terbuat dari inti baja tahan karat dengan diafragma di bagian bawah dan cangkang plastik berlubang. Pengukuran level cairan sebenarnya adalah perbedaan antara tekanan hidrostatik pada kepala probe dan tekanan atmosfer aktual, dan kemudian sensor keramik (terpasang pada film baja tahan karat) dan komponen elektronik mengubah perbedaan tekanan menjadi sinyal keluaran 4〜20mA.
Ketika pemancar level cairan hidrostatik dimasukkan ke dalam kedalaman tertentu dari cairan yang diukur, rumus tekanan sensor adalah sebagai berikut: PA= p・g・h+Po untuk mendapatkan rumus level cairan:h = PA- Po/ p*g.
Pada saat yang sama, tekanan cairan dimasukkan ke dalam ruang tekanan positif sensor melalui baja tahan karat konduksi gas, dan kemudian tekanan atmosfer pada permukaan cairan dihubungkan ke ruang tekanan negatif sensor, untuk melawan Po, di bagian belakang sensor dan membuat tekanan terukur dari sensor PA-Po= p・g・h.
Jika massa jenis zat cair seragam, perbedaan tekanan statis sebanding dengan ketinggian permukaan zat cair.

Pemancar Tingkat Cairan NH93420 Persyaratan instalasi

• Saat mengukur level cairan statis dalam wadah terbuka, pemancar level cairan tegak lurus dengan bagian bawah wadah, dan kabel yang menghubungkan pemancar dan kotak sambungan dipasang pada bukaan wadah.
• Ketika ketinggian air diukur dalam air yang mengalir, sebuah pipa berdiameter 45 mm dimasukkan ke dalam air, dan dibuat sejumlah lubang berdiameter 5 mm pada ketinggian berbeda yang berlawanan dengan arah aliran pipa. Air masuk ke dalam pipa untuk memperbaiki saluran kabel dan kotak sambungan di saluran keluar pipa.
