Detail produk:
|
Rentang pengukuran: | Cairan, cairan korosif | Tingkat akurasi: | ±0,25% FS, ±0,5% FS, ±1,0% FS |
---|---|---|---|
Koneksi proses: | Benang, Flensa (opsional) | Suhu Sekitar: | -40〜85 °C |
Suhu Proses: | -10 ~+70 °C | Keluaran sinyal: | 4...20mADC / HART / RS485... |
Bahan Diafragma: | 316L, diafragma keramik (opsional) | Kelas Perlindungan: | IP67 |
Cahaya Tinggi: | Pemancar Sensor Tekanan Digital,Pemancar Sensor Tekanan Stainless Steel,Layar LCD pemancar tekanan diferensial cair |

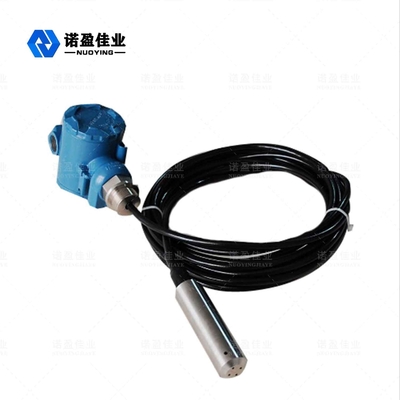

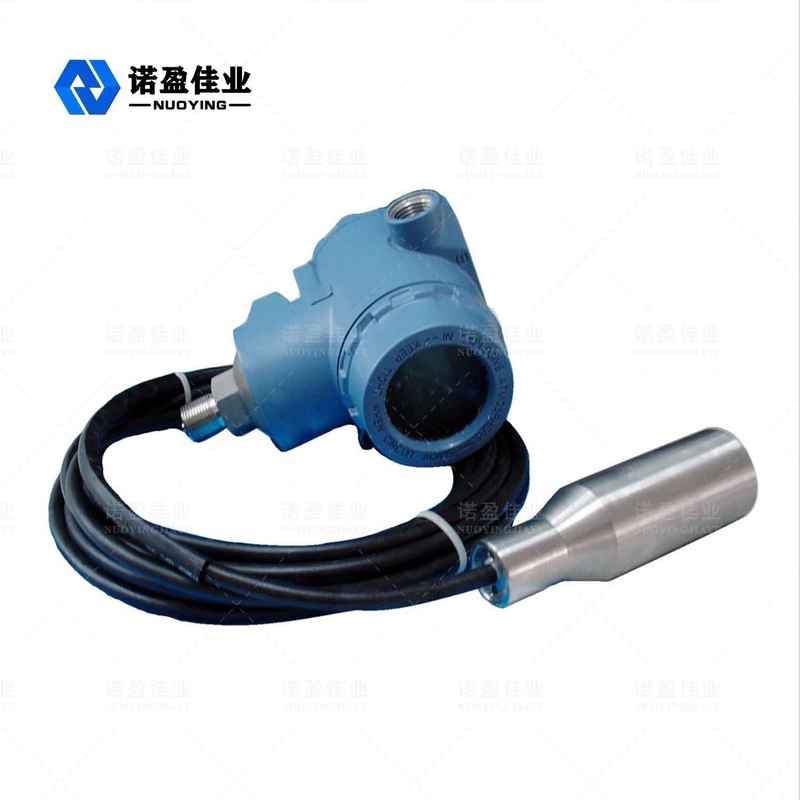

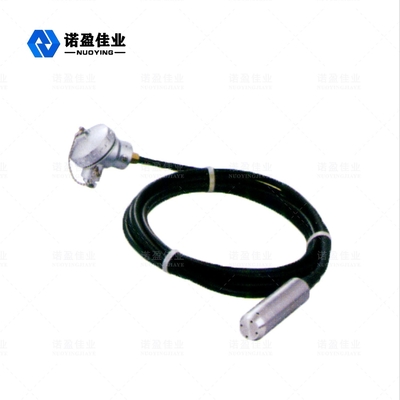

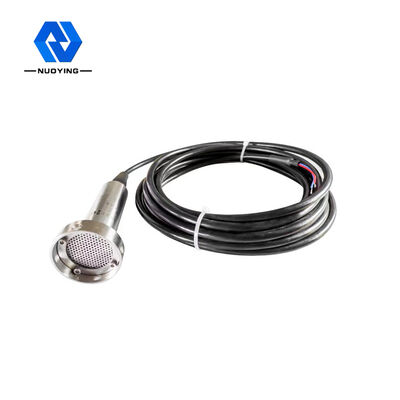

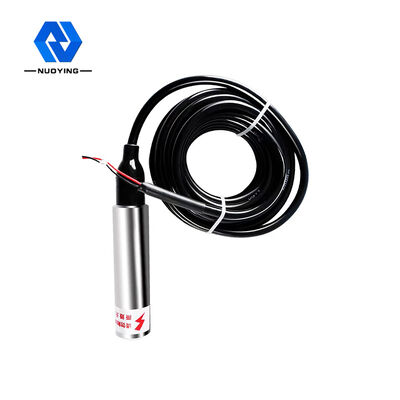

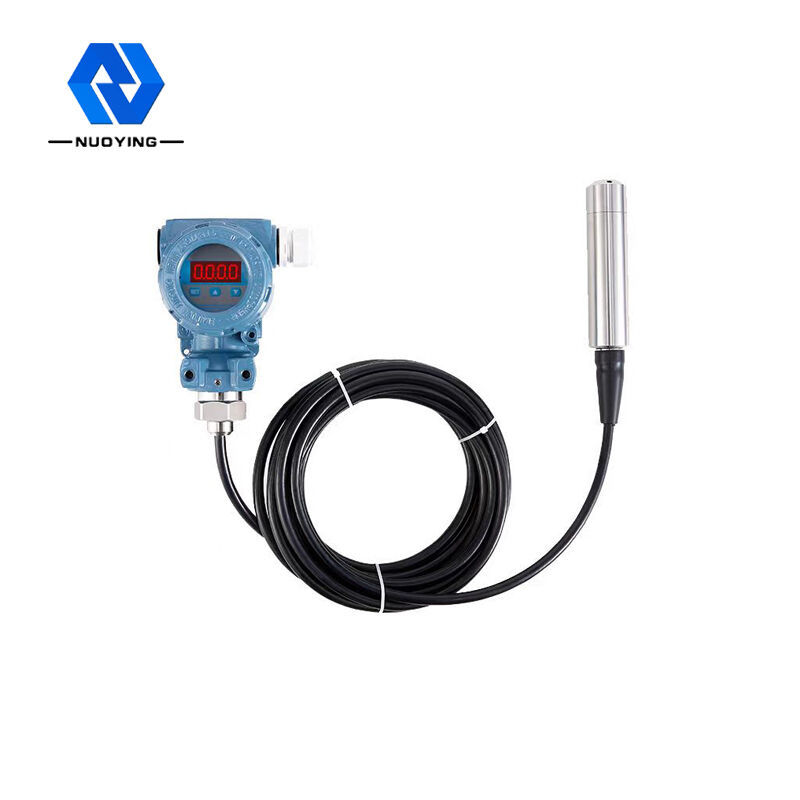

Pemancar Sensor Tekanan Pemancar Level Cairan NH93420
Pemancar level cairan seri NH93420 adalah desain baja tahan karat semua, instrumen pengukuran level cairan piezoresistif keadaan padat menyelam yang tertutup rapat.Stabilitas tinggi, sensor tekanan piezoresistif keandalan tinggi, sirkuit pemrosesan pemancar cerdas presisi tinggi, teknologi kompensasi suhu digital presisi, dan teknologi koreksi nonlinier digunakan dalam produk ini.Sinyal level cairan dari cairan yang diukur diubah menjadi output sinyal listrik standar.Kabel tahan air dan koneksi tertutup shell, pipa di kabel, dapat digunakan dalam cairan untuk waktu yang lama.Struktur terintegrasi dan output sinyal standar memberikan kemudahan untuk penggunaan lapangan dan kontrol otomatis..Produk ini berukuran kecil, ringan, mudah dipasang dan mudah digunakan.Sangat cocok untuk pengukuran dan kontrol level cairan di bidang perminyakan, industri kimia, pembangkit listrik, suplai air perkotaan dan eksplorasi suhu air.
Pemancar Level Cairan NH93420Parameter Teknis
Aplikasi khas | Cairan, cairan korosif | ||||||||||
Jarak pengukuran |
|
||||||||||
Keluaran sinyal: | 4~20mADC/HART/RS485 | ||||||||||
Suhu sekitar | -40 85 °C | ||||||||||
Suhu proses |
-10 ~+70 °C |
||||||||||
Koneksi proses | pemasangan flensa ulir (opsional) | ||||||||||
Sumber Daya listrik | 24VDC (± 5%) | ||||||||||
Kapasitas beban |
< (U-15) / 0,02A |
||||||||||
bahan diafragma |
316L, diafragma keramik (opsional) Bahan casing: aluminium, baja tahan karat (opsional) |
||||||||||
Stabilitas |
±0,05%FS/tahun;±0,1 %FS/ tahun |
||||||||||
Tampilan lapangan | LCD (opsional) | ||||||||||
Tingkat perlindungan | IP67 | ||||||||||
Kelas ledakan |
Exia II CT5 Exd IIBT5 (opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Pemancar Level Cairan NH93420 Pengoperasian Prinsip

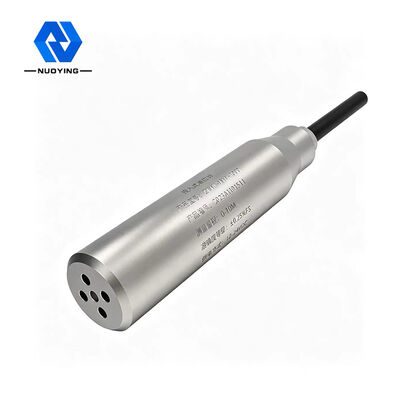

Pemancar level cairan terdiri dari kabel pemandu gas khusus yang terpasang pada selang kapiler, sambungan kompresi, dan probe.Probe pengukur level terbuat dari inti baja tahan karat dengan diafragma di bagian bawah dan cangkang plastik berlubang.Pengukuran level cairan sebenarnya adalah perbedaan antara tekanan hidrostatik pada kepala probe dan tekanan atmosfer aktual, dan kemudian sensor keramik (terpasang pada film stainless steel) dan komponen elektronik mengubah perbedaan tekanan menjadi sinyal output 4〜20mA .
Ketika pemancar level cairan hidrostatik dimasukkan ke kedalaman tertentu dari cairan yang diukur, rumus tekanan sensor adalah sebagai berikut: PA= p・g・h+Po untuk mendapatkan rumus level cairan:h = PA- Po/ p *G.
Pada saat yang sama, tekanan cairan dimasukkan ke dalam ruang tekanan positif sensor melalui baja tahan karat konduksi gas, dan kemudian tekanan atmosfer pada permukaan cairan dihubungkan ke ruang tekanan negatif sensor, sehingga dapat melawan Po, di bagian belakang sensor dan buat tekanan terukur dari sensor PA-Po= p・g・h.
Jika massa jenis cairan seragam, perbedaan tekanan statis sebanding dengan ketinggian permukaan cairan.
Pemancar Level Cairan NH93420 Fitur desain
