IP67 HART RF Sakelar Tingkat Kapasitansi 220VAC Ulir Sekrup Kabel 20m

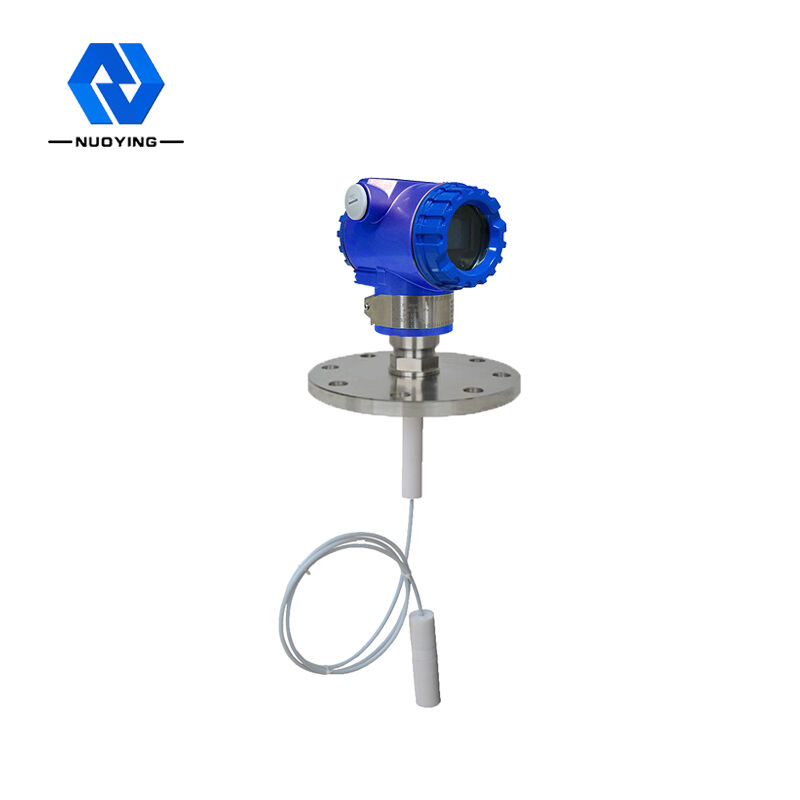

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​ Pengoperasian Prinsip

Prinsip kerja NYDR-3051Pengukur level cairan kapasitansi RF didasarkan pada teknologi kapasitansi RF (RF).Frekuensi radio diterapkan pada probe untuk menentukan dampak lingkungan sekitar melalui analisis berkelanjutan.Karena semua bahan memiliki konstanta dielektrik dan konduktivitasnya berbeda dari udara, impedansi total probe berubah karena deviasi kapasitansi kecil ketika probe kontak dengan material.Karena probe listrik dan dinding wadah membentuk dua pelat kutub kapasitor, isolator probe dan udara sekitarnya menjadi bahan dielektrik.Ketika udara (konstanta dielektrik 1.0) digantikan oleh bahan lain (konstanta dielektrik > 1.0) Perubahan kapasitansi menyebabkan perubahan impedansi.Efek ini diukur oleh sirkuit dan dibandingkan dengan referensi yang diatur oleh pengaturan sensitivitas (sirkuit).

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​ Parameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​ Fitur desain

• Konverter modular dan integrasi sensor, tidak ada bagian yang bergerak, keandalan tinggi, kemampuan anti-jamming yang kuat;
• Penerapan yang lebih luas, ada berbagai bentuk probe, berbagai bentuk koneksi proses, berbagai bahan produksi, desain yang dapat disesuaikan;
• Instalasi, debugging, dan pemeliharaan sangat nyaman

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​ Persyaratan instalasi

Selain tipe batang ganda, tiga mode pemasangan, ulir, flensa atau penyangga, dapat dipilih.

• LCP: dilengkapi dengan isolator PTFE setebal 1mm pada batang stainless steel.

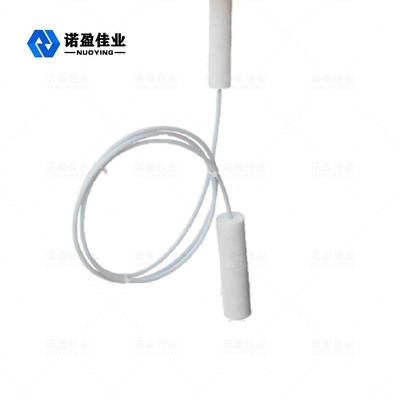

  LCW: dilapisi dengan bahan PTFE setebal 0.3mm pada kabel tembaga.

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​Sambungan listrik

• Dua dari empat terminal adalah catu daya, +】 catu daya 24vDC tidak langsung;[TEST+]【TEST-】 indirect ammeter dapat mengukur sinyal 4~20mA.

NYDR-3051 RF Pengukur Level Cair Kapasitansi​​Bidang aplikasi

Pengukur level kapasitif dapat digunakan untuk pengukuran level terus menerus dari hampir semua media yang kuat, tahan korosi lemah dan non-korosif dalam bejana terbuka atau tekan.Banyak digunakan di: Minyak Bumi, Kimia, Pupuk, Metalurgi, Gas Alam, Pembangkit Listrik, Manufaktur Mesin, kapal, Pabrik Farmasi, pengolahan limbah, Makanan, Minuman Keras dan acara industri lainnya dari deteksi dan kontrol tingkat cairan.
