Detail produk:
|
Rentang pengukuran: | 0~6m | Bahan: | 304,316L (opsional) |
---|---|---|---|
Koneksi proses: | Pemasangan flensa (opsional) | Kelas Perlindungan: | Instrumen tampilan IP67, IP67 |
Suhu Operasional: | -40~130℃,-50~350℃ | Tekanan Proses: | Tekanan atmosfer, 0-16MPa |
Kelas tahan ledakan: | Exia IICT6 (opsional) | Tingkat diferensiasi: | ±lmm |
Cahaya Tinggi: | Pemancar Level Magnetik Pelat,Pemancar Level Magnetik 6m,220VAC 1A indikator level float magnetik |

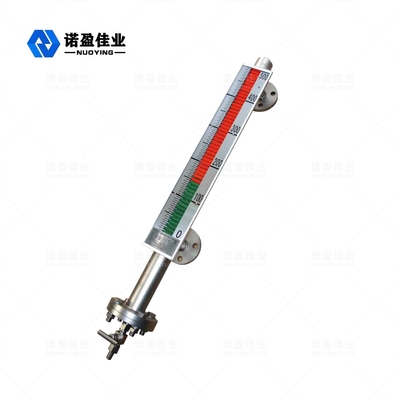

Pengukur Level Pelat Magnetik
Pelat MagnetikTingkat MeterPengoperasian Prinsip
Pengukur level pelat magnetik dapat digunakan untuk mendeteksi level cairan sedang dari semua jenis menara, tangki, wadah bulat dan boiler, dan sebagainya.Pengukur level pelat flip magnetik dapat digunakan untuk penyegelan tinggi, pencegahan kebocoran dan suhu tinggi, tekanan tinggi dan ketahanan korosi.
Magnetometer memiliki ruang (disebut tabung pengukur atau tabung tubuh) yang menampung bola mengambang, dan rongga dihubungkan ke wadah dengan flensa atau sambungan lain yang sesuai.Menurut prinsip konektor, dengan perubahan tingkat cairan dalam wadah, tingkat cairan di rongga sama dengan tingkat cairan dalam wadah, sehingga bola mengambang di ruang didorong ke atas dan ke bawah, dan naik dan turun dengan naik turunnya tingkat cairan dalam wadah.Pada titik ini, kami tidak dapat melihat level cairan, jadi kami memiliki tampilan flip kolom magnet di bagian luar rongga.
Baja magnet permanen dipasang di persimpangan antara cairan tenggelam bola mengambang dan bagian mengambang, dan ketika level cairan dalam wadah yang diukur naik dan turun, begitu juga pelampung magnet di tabung bodi pengukur level cairan.Baja magnet permanen dalam pelampung ditransmisikan ke indikator kolom magnet dengan kopling magnetik, mendorong rol merah dan putih untuk membalik 180 °.Ketika level cairan naik, kolom flip berubah dari putih menjadi merah, dan ketika level cairan turun, kolom flip berubah dari merah menjadi putih.Persimpangan merah dan putih indikator adalah ketinggian sebenarnya dari tingkat cairan di dalam wadah, sehingga mewujudkan indikasi yang jelas dari tingkat cairan.
Pelat MagnetikTingkatMeterParameter Teknis
Jarak pengukuran | 0〜6m |
Akurasi pengukuran | ±3mm |
Kepadatan sedang | 0,425g/cm3 |
Perbedaan densitas | 0,1 g/cm3 |
Viskositas sedang | W 0.4Pa.S |
Kontrol keluaran | 220VAC, 1A |

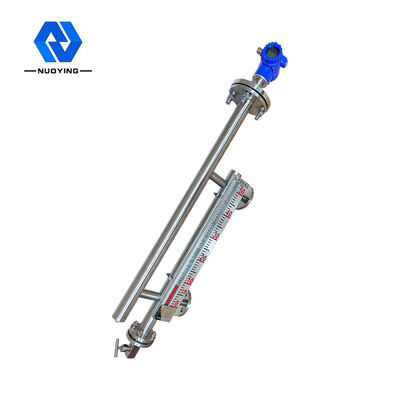

Keluaran transmisi | 4~20mA (catu daya 24VDC) |
Suhu proses | -50 ~ 350 °C |
Tekanan proses | 0~ 16MPa |
Tingkat diferensiasi | ±lmm |

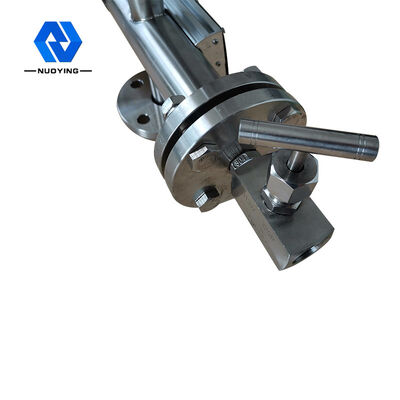

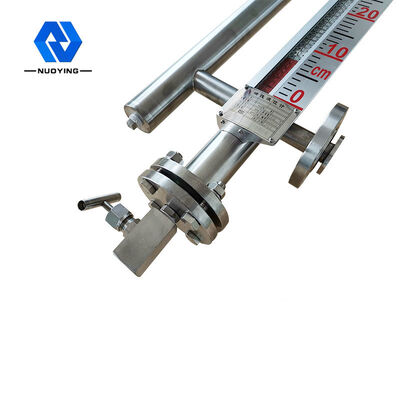

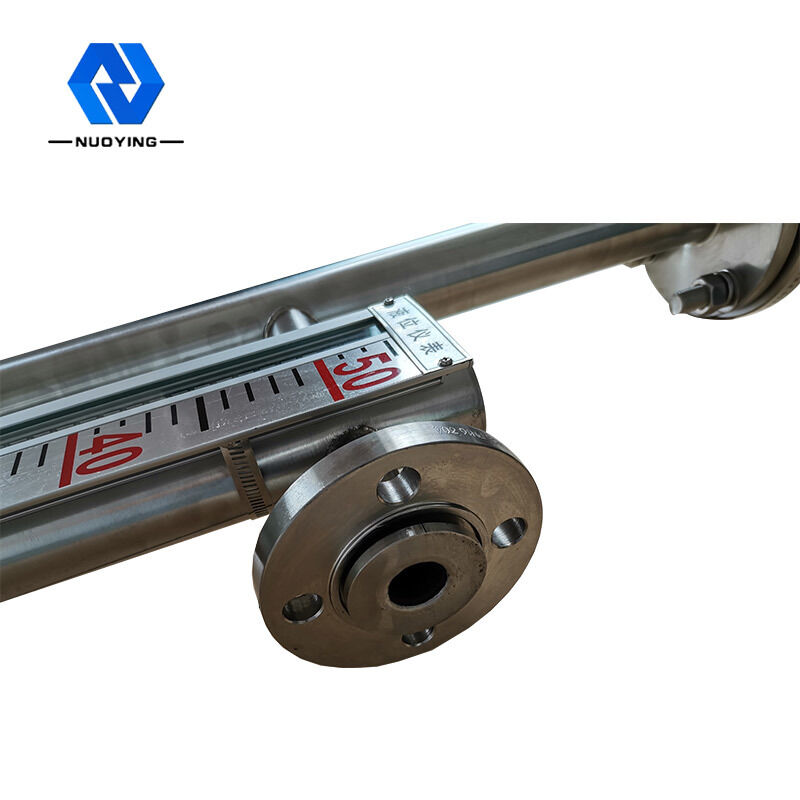

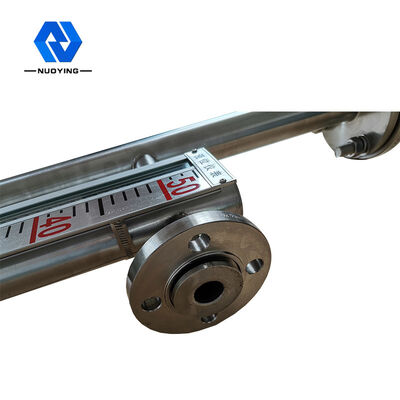

Koneksi proses | Pemasangan flensa (opsional) |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan: | Exia IICT6 (opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Pelat Magnetik Tingkat MeterFitur desain
Struktur sederhana, solid dan andal, operasi stabil
Skala tampilan pemandangan jelas, menarik, mudah dibaca.
Tingkat cairan yang dapat diukur dan diindikasikan korosif, mudah terbakar, beracun, suhu tinggi, gelisah dan terkontaminasi

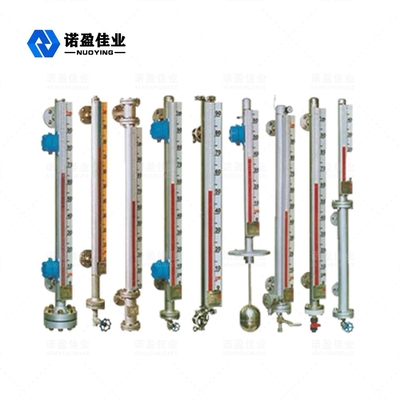

Beberapa bentuk instalasi, beberapa bentuk koneksi dapat dipilih
Desain tekanan berkisar dari vakum penuh hingga 10 MPA.
Rentang suhu desain-160 450 °C.
Desain profesional untuk tekanan dan suhu khusus.
Pelat MagnetikTingkatPersyaratan Pemasangan Meteran
Pelat MagnetikTingkatBidang Aplikasi Meter

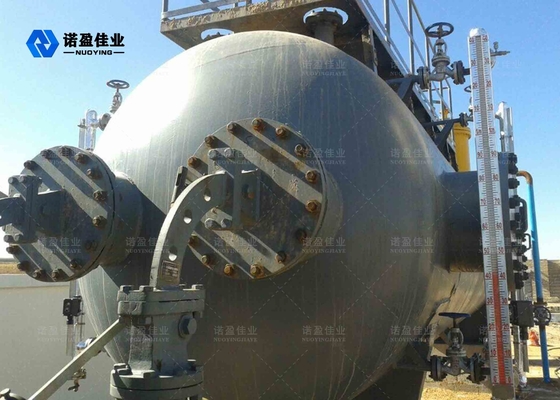

Pengukur level pelat magnetik cocok untuk tampilan level cairan pada wadah bahan kimia, minyak bumi, dan peralatan industri lainnya.Pengukur level cairan pelat flip magnetik dapat ditambahkan untuk memasang pengukur level cairan, level cairan dapat dibuka dan dimatikan untuk meneruskan transmisi jarak jauh sinyal, bola pelampung mengadopsi desain kerajinan khusus seperti suhu tinggi, tekanan tinggi, kepadatan rendah, dan pilihan bahan yang berbeda seperti titanium, 316L PTFE, dll. Untuk memastikan bahwa produk tersebut cocok untuk semua tingkat persyaratan pengukuran lapangan.Saat ini, magnetometer telah banyak digunakan dalam minyak, kimia, metalurgi, listrik, makanan, farmasi, pembuatan kertas, dan industri pengukuran dan kontrol tingkat cair lainnya.
