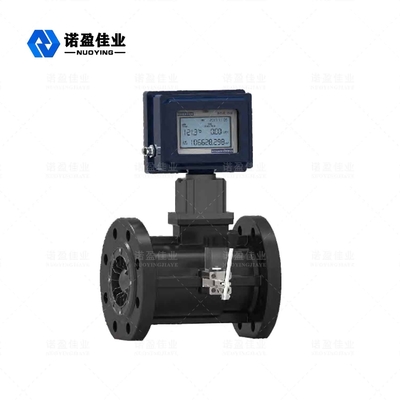

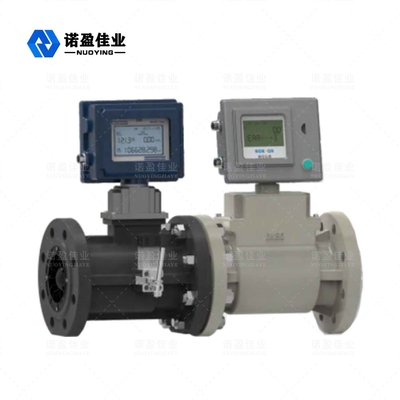

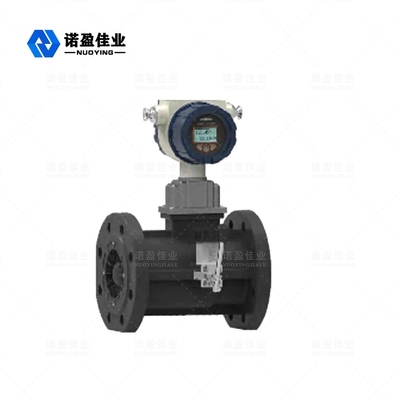

NY400Q seri turbin gas flowmeter adalah suhu, tekanan,sensor aliran dan cerdas aliran totalizer dikembangkan sendiri yang telah menyerap teknologi canggih aliran Instrumen di dalam dan luar negeri, dan telah dioptimalkan dan dirancang. produksi presisi tinggi, alat pengukuran gas presisi keandalan tinggi, dengan sangat baik kinerja pengukuran tekanan rendah dan tekanan tinggi, beberapa metode output sinyal, dan

sensitivitas rendah terhadap gangguan cairan, banyak digunakan dalam gas alam, batubara ke gas, gas cair,pengukuran gas hidrokarbon ringan dan gas lainnya.

Produk ini telah disetujui oleh inspeksi kualitas produk tahan ledakan nasional departemen menurut GB3836.2000 Peralatan Listrik untuk Lingkungan Gas Ledakan

Bagian1: Persyaratan Umum", GB3836.2-2000 "Perangkat Listrik untuk Lingkungan Gas Ledakan

Bagian 2: Flameproof "d" dan GB3836.4-2000 "Peralatan Listrik untuk Gas Ledakan Lingkungan Bagian 4: Intrinsically Safe Tipe "i"" telah lulus inspeksi standar, dan Tanda-tanda tahan ledakan adalah ExdIIBT6 (jenis tahan api), ExiaIICT6 (jenis yang aman). cocok untuk lokasi berbahaya dari Zona 0 (hanya intrinsik aman) 1 dan 2 yang mengandung bahan peledak campuran gas dari IIA, IIB, IIC T1 ~ T4 kelompok suhu.

2. Fitur

Turbin paduan berkualitas tinggi, dengan aliran yang lebih stabil dan ketahanan korosi yang lebih tinggi Bantalan khusus berkualitas tinggi yang diimpor dengan umur panjang

Ruang pengukuran terisolasi dari ruang ventilasi untuk memastikan keamanan alat Hal ini dapat mendeteksi suhu, tekanan dan aliran gas yang akan diukur, dan dapat secara otomatis melacak dan mengkompensasi aliran, dan menampilkan volume gas kumulatif di kondisi standar (Pb=101,325KPa, Tb=293,15K); nilai suhu dan tekanan dapat diperiksa secara real time

Jangkauan aliran yang luas (Qmax/Qmin≥20:1), pengulangan yang baik, presisi tinggi (hingga kelas 1.0), kecil

kehilangan tekanan, aliran awal rendah, hingga 0,6m3/h

Koreksi koefisien meter multi-titik nonlinear cerdas

Sensor tekanan dan suhu built-in, kinerja keamanan yang tinggi, struktur kompak dan

penampilan yang indah

Instrumen memiliki fungsi tahan ledakan dan perlindungan, tanda tahan ledakan adalah

ExdIIBT6, ExiaIICT6, dan tingkat perlindungan adalah IP65

Sistem ini bekerja dengan konsumsi daya rendah, satu baterai lithium 3.2V10AH dapat digunakan

terus menerus selama lebih dari 3 tahun

Koefisien meter dan nilai aliran terakumulasi tidak akan hilang selama sepuluh tahun setelah daya

kegagalan

3Prinsip kerja

Ketika cairan mengalir ke dalam flowmeter, ia diperbaiki dan dipercepat di bawah tindakan

karena bilah turbin membentuk sudut tertentu dengan

arah aliran cairan, turbin menghasilkan torsi berputar pada saat ini.

torsi gesekan dan torsi resistensi cairan, turbin mulai berputar.

kecepatan sudut rotasi turbin proporsional dengan aliran volume cairan.

prinsip induksi elektromagnetik, sinyal pulsa proporsional dengan aliran volume cairan adalah

Sinyal ini diperkuat,difilter dan dibentuk menjadi perhitungan aliran yang cerdas bersama dengan suhu dan tekanan.

sinyal sensor Unit pengolah mikro instrumen melakukan pengolahan aritmatika, dan

langsung menampilkan aliran volume dan jumlah total gas pada layar LCD.
