Detail produk:
|
| Aplikasi tipikal: | Pengukuran level cairan | Rentang frekuensi: | 40KHz, 100KHz |
|---|---|---|---|
| Jenis Penyelidikan: | Terintegrasi | bahan penyelidikan: | PP/PVC/PTFE/304 (opsional) |
| Rentang pengukuran: | 0～20m | Mengukur sudut: | 10 ° |
| Sumber Daya listrik: | 24VDC,220VAC | Keluaran sinyal: | 4...20mA/HART/RS485... |
| Cahaya Tinggi: | Pemancar Level Cairan Ultrasonik IP67,Pemancar Level Air Ultrasonik 100KHz |
||

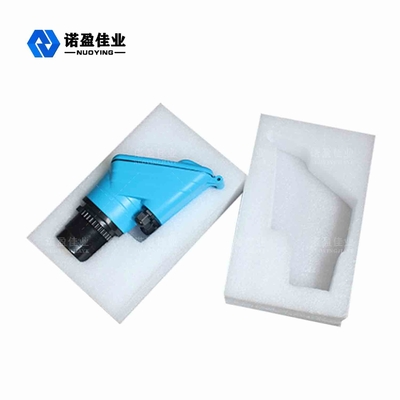

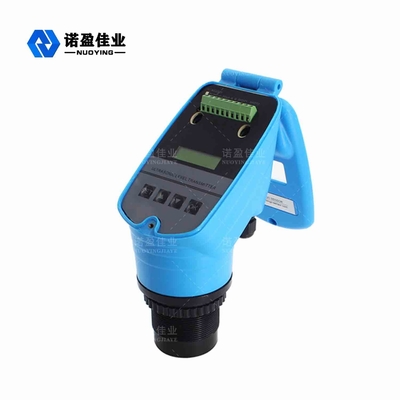

NYCSUL-501 IP67 Pemancar Tingkat Ultrasonik 40KHz 100KHz Untuk Tangki Air
Pemancar Tingkat Ultrasonik
Pengukur level ultrasonik adalah pengukur level digital yang dikendalikan oleh mikroprosesor.Dalam pengukuran pulsa ultrasonik yang dilakukan oleh sensor (transduser), gelombang suara setelah pantulan permukaan cairan oleh sensor yang sama menerima, oleh kristal piezoelektrik diubah menjadi sinyal listrik, dan oleh gelombang suara antara waktu pengiriman dan penerimaan untuk menghitung sensor ke sensor. diukur jarak pada permukaan cairan.Karena penggunaan pengukuran non-kontak, media yang diukur hampir tidak terbatas, dapat digunakan secara luas dalam berbagai pengukuran ketinggian bahan cair dan padat.
Pemancar Tingkat UltrasonikParameter Teknis
| Aplikasi tipikal | Pengukuran level cairan |
| Rentang frekuensi | 40KHz,100KHz |
| Jenis probe | Terintegrasi |
| Bahan Probe | PP/PVC/PTFE/304 (opsional)) |
| Rentang pengukuran | 020m |
| Akurasi pengukuran | 0,25% (Rentang20m) |
| Sudut pengukuran | 10 ° |
| Sumber Daya listrik | 24VDC,220VAC |
| Suhu proses | (-20-70) |
| Tekanan proses | Tekanan normal |
| Koneksi proses | Pemasangan Benang, Flange, Braket (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485... |
| Mode tampilan | Level cairan, jarak (ketinggian kosong) |
| Mengatur keluaran | Pengaturan batas atas, pengaturan batas bawah |
| Menampilkan | LC D |
| Bahan cangkang | Polipropilen/Aluminium |
| Kelas perlindungan | IP65, IP67 |
| Tingkat tahan ledakan | ExiaCT6 Gan |
Pemancar Tingkat UltrasonikPrinsip Pengukuran
Pengukur level ultrasonik dipasang di bagian atas wadah.Di bawah kendali unit elektronik, probe memancarkan sinar pulsa ultrasonik ke objek yang akan diukur, gelombang suara dipantulkan oleh permukaan objek, dan bagian dari gema yang dipantulkan diterima oleh probe dan diubah menjadi sinyal listrik, yang ditransmisikan kembali sesuai dengan gelombang ultrasonik.Perbedaan waktu penerimaan kembali dan kecepatan suara yang diketahui digunakan untuk menentukan perubahan level material.Sinyal gelombang mikro diproses oleh perangkat elektronik dan akhirnya diubah menjadi sinyal listrik yang terkait dengan level material.
