Detail produk:
|
| Aplikasi tipikal: | Sumur dalam, jangkauan luas | bahan antena: | kabel fleksibel 304 opsional） |
|---|---|---|---|
| Sumber Daya listrik: | 24 VD C | Suhu sedang: | -40~+ 150℃ |
| Tekanan Proses: | -0,1 ~ 1,6 MPa | keterkaitan prosedur: | Benang 3/4 B S P T, flensa (opsional) |
| Tingkat perlindungan: | saya P67 | Keluaran sinyal: | 4... 20mA / RS485 |
| Cahaya Tinggi: | Sensor Tingkat Penerimaan RF IP67,Kabel Fleksibel 304 Pemancar Tingkat RF |
||

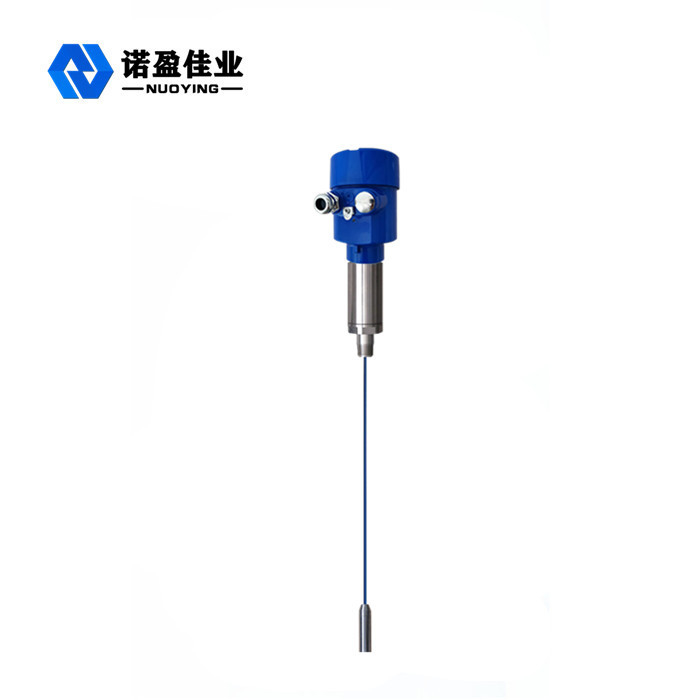

NYSP-M20 Pemancar Tingkat Penerimaan RF Keandalan Tinggi Tanpa Pengukuran Zona Mati
Prinsip kerja NYSP-M20 Pemancar Tingkat Penerimaan RF Keandalan Tinggi Tanpa Pengukuran Zona Mati
Teknik pengukuran konduktivitas RF adalah teknik pengukuran posisi dengan keunggulan unik.Meskipun mirip dengan konsep teknologi pengukuran kapasitansi umum, teknologi konduksi RF menambahkan sirkuit pelindung-penggerak dan sirkuit chopper ke unit elektronik, sehingga memungkinkan pengukuran impedansi dan kapasitansi yang terpisah.Dihitung oleh hukum fisika, impedansi dan toleransi dari setiap liontin adalah sama, sehingga efek dari liontin dapat diukur dan dihilangkan dari total output dengan pergeseran fasa dari rangkaian berosilasi.
Probe pengukur tingkat penerimaan frekuensi radio dipasang di tangki penyimpanan, dan perubahan sinyal frekuensi radio yang disebabkan oleh perubahan level diperoleh melalui probe.Ujung pelindung penggerak probe dapat mencegah arus RF melewati bahan gantung untuk membentuk lingkaran, sehingga memastikan keakuratan pengukuran instrumen.
Fitur desaindariNYSP-M20 Pemancar Tingkat Penerimaan RF Keandalan Tinggi Tanpa Pengukuran Zona Mati
anti gantung: desain sirkuit pelindung mengemudi yang unik meningkatkan kemampuan anti gantung
rentang catu daya: rentang kerja catu daya: 13 ~ 35vdc
suhu proses penyelidikan: - 100 ~ 800
Tidak ada pengukuran zona mati, dapat diterapkan pada berbagai kesempatan pengukuran tingkat material lebih dari sepuluh sentimeter atau bahkan beberapa sentimeter
Jangkauan pengukuran maksimum bisa mencapai ratusan meter, bahkan ratusan meter
Pengukuran antarmuka bahan kental adalah keuntungan besar dari instrumen ini
Output yang stabil dan andal, tahan terhadap fly ash, material jatuh, uap air, kristalisasi dan lilin
tidak ada gerakan, tidak ada bagian yang mudah aus, tidak ada pembersihan, perawatan, dan debugging rutin
Parameter teknikNYSP-M20 Pemancar Tingkat Penerimaan RF Keandalan Tinggi Tanpa Pengukuran Zona Mati
| Aplikasi tipikal | Cairan (Korosi, konduktivitas, konstanta dielektrik rendah, pengadukan, antarmuka, dehidrasi listrik, viskositas, sumur dalam, jangkauan ultra besar dan kesempatan lainnya) |
| Debu (konduktivitas, bubuk isolasi, dll.) | |
| Padat (konduktivitas, isolasi, padatan isolasi suhu ultra-tinggi, dll.) | |
|
model produk
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Bentuk antena
|
Kabel lunak, kabel lunak berinsulasi, kabel lunak tidak berinsulasi, batang keras, batang keras berinsulasi, batang keras berinsulasi di kedua ujungnya, batang keras silindris |
| Bahan Antena | PTFE,304.316 |
| rentang pengukuran | 3m, 20m (Sumur dalam dapat mengukur ratusan meter dan dapat disesuaikan) |
| Panjang gelombang | 635-650mm |
| Ketepatan pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC |
|
keluaran sinyal |
4...20mA/HART/ RS485/Modbus…. |
| Suhu proses | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Tekanan proses |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Koneksi proses | ulir sekrup, flensa (dapat dipilih) |
| Antarmuka listrik | M20*1.5,½ NPT |
| tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
| Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
