Detail produk:
|
| Aplikasi tipikal: | Pengukuran level cairan | Rentang pengukuran: | 50~5000mm |
|---|---|---|---|
| Akurasi pengukuran: | ± 1% FS | Tampilan status: | LCD (OPTINAL) |
| Koneksi proses: | flange, braket (opsional) | Kepadatan Sedang: | ≤0.8Pa.s; 0.8Pa.s; 3Pa.s 3Pa.s |
| Kelas tahan ledakan: | Exia II CT6 | Tekanan Proses: | -0.1~2.0MPa |

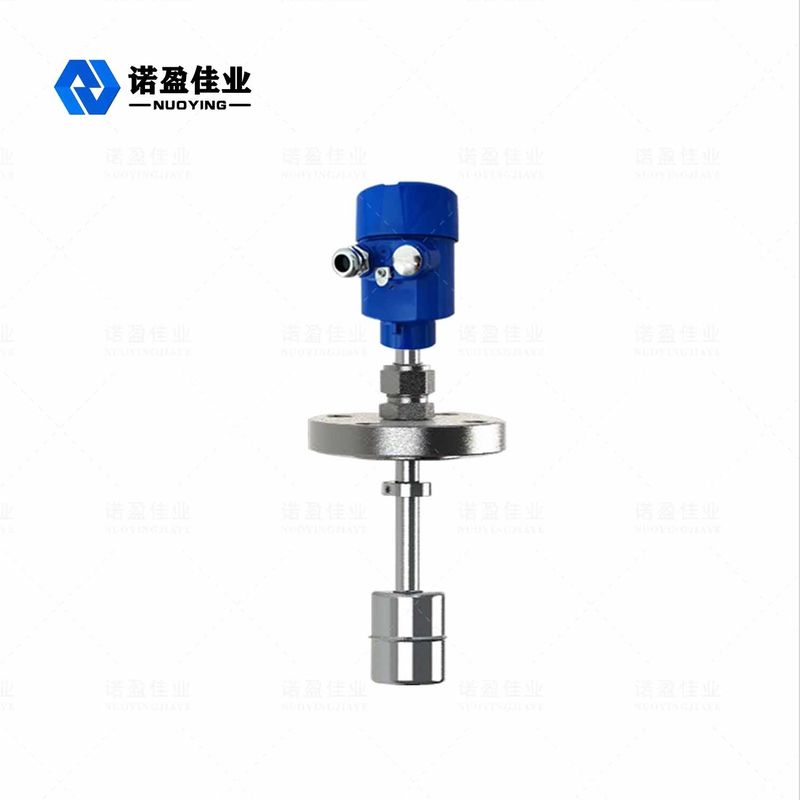

Pengukuran Cairan NYCFQ-UL Magnetic Float Level Meter Terhubung Dengan Flange
Prinsip Kerja Pengukur Level Float Magnetik NYCFQ-UL
Ketika sensor bekerja, bagian rangkaian akan membangkitkan arus pulsa pada kawat pandu gelombang dan arus yang merambat di sepanjang kawat pandu gelombang akan menghasilkan medan elektromagnetik pulsa di sekitar kawat pandu gelombang. Sebuah pelampung disediakan di luar batang pengukur sensor yang dapat bergerak naik dan turun sendiri batang pengukur dengan perubahan tingkat cairan.Di dalam pelampung adalah satu set cincin magnet permanen Ketika medan magnet arus berdenyut bertemu dengan medan cincin magnet yang dihasilkan oleh pelampung, medan magnet di sekitar pelampung berubah sehingga kawat pemandu gelombang yang terbuat dari bahan magnetostriktif menghasilkan pulsa torsional pada posisi pelampung .yang ditransmisikan kembali sepanjang kawat dengan kecepatan tetap dan dideteksi oleh detektor.Dengan mengukur perbedaan waktu antara arus pulsa dan gelombang torsi posisi float yaitu posisi level cairan dapat ditentukan dengan tepat.
NYCFQ-UL Magnetic Float Level Meter Parameter Teknis
| Aplikasi tipikal | Pengukuran level cairan |
| Rentang pengukuran | 50~5000mm |
| Akurasi pengukuran | ± 1% FS |
| Sumber Daya listrik | 24VDC (15-35V) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
| Suhu proses | -40~+130℃ |
| Tekanan proses | -0.1~2.0MPa |
| Kepadatan sedang | 500~2000kg/m |
| Kepadatan sedang | 0.8Pa.s;3Pa.s |
| Koneksi proses | flange, braket (opsional) |
| Tampilan status | LCD (OPTINAL) |
| Tingkat perlindungan | IP65 |
| Kelas tahan ledakan | Exia II CT6 |
Fitur Desain Pengukur Tingkat Float Magnetik NYCFQ-UL
1. Struktur sederhana, kokoh dan dapat diandalkan, operasi yang stabil.
2. Layar menunjukkan level cairan berwarna merah, yang intuitif, menarik, dan mudah dibaca.
3. Berbagai bentuk instalasi dan bentuk koneksi dapat dipilih.
4. Rentang pengukuran besar, tidak ada area buta di seluruh proses pengukuran.
5. Pengukuran terus menerus dari berbagai cairan serta suhu tinggi, tekanan tinggi, korosif dan tingkat menengah yang mudah terbakar dan mudah meledak.
