Detail produk:
|
Ketepatan: | Cairan 1,0%; Udara 1,5% | Bahan: | ss316 |
---|---|---|---|
Nilai tekanan: | 4.0MPa (DN15,DN25,DN40,DN50) | Tingkat Pelindung: | IP65 |
Menjangkau: | Cairan: 2,5-100000L/jam; Udara: 0,07-3000m^3/jam | Rasio jangkauan: | 10:1(DN≤100mm);5:1(DN>100mm) |
Koneksi: | Sekrup, Penjepit, Flensa | Keluaran: | 4~20mA,RS485 |
Jenis: | Rotameter Tabung Logam | Jaminan: | 12 bulan |
Cahaya Tinggi: | IP65 Metal Tube Float Flow Meter,Rotameter Aliran Udara Area Variabel,SS316 Tabung Logam Rotameter Aliran Udara |

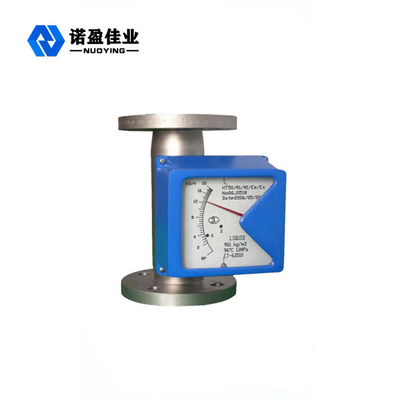

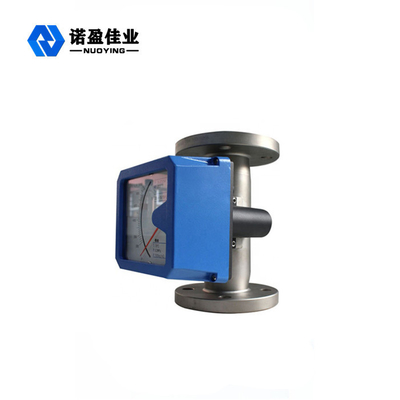

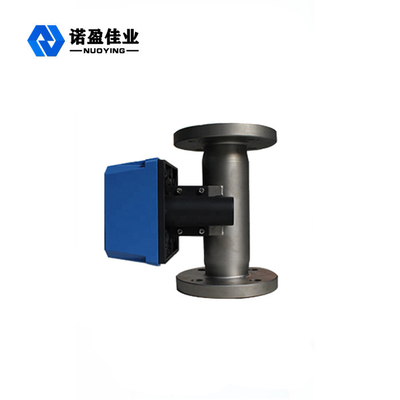

Air Flow Rotameter Metal Tube Float Variable Area Flow Meter
Deskripsi Rotameter Aliran Udara:
Rotameter tabung logam seri NYGZ-L memiliki struktur sederhana, operasi yang andal, akurasi tinggi, dan rentang aplikasi yang luas.Dapat menahan tekanan yang lebih tinggi daripada rotameter kaca.Pengukur aliran seri NYGZ-L memiliki indikasi lokal, transmisi jarak jauh listrik, alarm sakelar batas, ketahanan korosi, tipe jaket, tipe redaman, dan varietas tahan ledakan.Ini banyak digunakan dalam pengukuran dan kontrol otomatis aliran cairan dan gas dalam pertahanan nasional, industri kimia, minyak bumi, metalurgi, tenaga listrik, perlindungan lingkungan, obat-obatan dan industri ringan dan departemen lainnya.
Beberapa bagian pendeteksi flowmeter terbuat dari bahan stainless steel 1Cr18Ni9Ti, dan juga dapat terdiri dari bahan tahan korosi seperti Cr18Ni12Mo2Ti atau F46 dalam acara-acara khusus.Kecuali untuk spesifikasi khusus, tinggi flowmeter adalah 250 mm.Flensa penghubung mengadopsi standar GB/T9119.8~10, dan juga dapat disesuaikan sesuai dengan kebutuhan khusus pengguna
Parameter Rotameter Aliran Udara:
Parameter Teknis | |
Tekanan nominal | DN15, DN25, DN50-- 4.0MPa (Maks: 20MPa) |
DN80, DN100, DN150-- 1.6MPa | |
DN80-- Maks 10MPa | |
DN100-- Maks 6.4MPa | |
DN150--Maks 4.0MPa | |
Suhu Sedang | Standar: -30℃~+120℃, suhu tinggi: 120℃~350℃ |
Kisaran diameter: | DN15,25,50,80,100,150 |
Ketepatan | 1,0% |
Sumber Daya listrik | 24VDC (12~36VDC) |
Viskositas | DN15 :η<30mPa.s |
DN25 :η<250mPa.s | |
DN50~DN150: <300mPa.s | |
Keluaran Sinyal | 4~20mADC (dua kawat);Protokol HART terlampir diizinkan |
Jenis koneksi | Standar: Koneksi flange, GB/T9119-2000 |
Rentang aliran | Cairan: 1,0-150000L/H;Gas: 0,5-3000m³ / H |
Mengukur Rasio | 10:1, |
Bukti ledakan | Jenis keamanan intrinsik: ExiaIICT6 |
Jenis tahan api: ExdIICT6l | |
Bahan yang dibasahi | R1: 304,1Cr18Ni9Ti |
Ro:316, 0Cr18Ni12Mo2Ti | |
RL: 316L, 00Cr17Ni14Mo2Ti; | |
Ti : Paduan titanium; | |
Rp: lapisan PTFE |
Fitur Rotameter Aliran Udara:
1.Dua Jenis media
Rotameter logam dapat menguji dua jenis media gas dan cair.
2. Rasio Aliran Besar
Rotameter dengan rasio aliran besar 1:10, baik media cair maupun gas
3. pembacaan data yang sederhana dan jelas
Aliran bertemu dengan tampilan mekanis dan digital, dengan garis ganda untuk menampilkan laju aliran dan aliran total.
4.Fungsi rotameter
Rotameter gas dengan koneksi flensa dan output 4-20ma opsional dan berbagai rentang aliran untuk referensi Anda.
5. Aplikasi yang luas
Metode pemasangan tipe vertikal dan horizontal yang lebih cocok untuk berbagai kesempatan.
6. Umur panjang dan stabilitas
Semua dalam konstruksi logam, dirancang untuk mengukur media korosif suhu & tekanan tinggi
Itu dapat memilih sistem pengukuran bahan yang terbuat dari stainless steel, paduan Hart, Titanium, PTFE.
Struktur kopling magnetik yang menjamin transportasi data, yang membuat sinyal lebih stabil.
