Detail produk:
|
| Tekanan nominal: | 2.5Mpa | Diameter Nominal: | DN500～DN2600 |
|---|---|---|---|
| Ketepatan: | ±3%～±5% | ||
| Cahaya Tinggi: | Masukkan Pengukur Aliran Venturi,Pengukur Aliran Venturi Tekanan Diferensial,Pengukur Aliran Tabung Venturi DN500 |
||

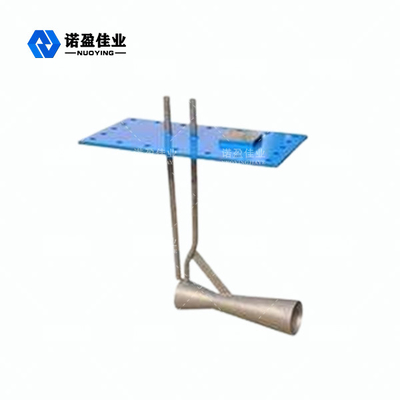

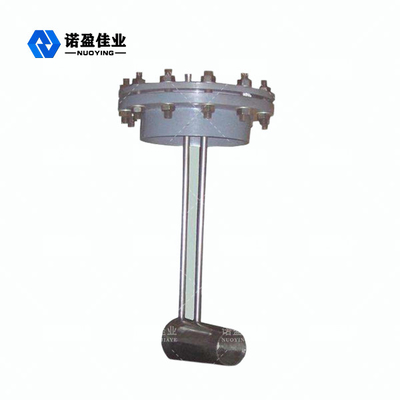

Ukuran Instalasi Pendek Stabilitas Baik Tekanan Diferensial Besar Masukkan Venturi
Venturi penyisipan adalah venturi klasik berdiameter lebih kecil yang dimasukkan di tengah pipa melingkar.Perbedaan antara tekanan statis di depan pipa lurus dan tekanan statis di tenggorokan pipa yang dimasukkan ini diukur untuk mengetahui laju aliran, yang dapat digunakan untuk laju aliran gas dengan diameter pipa yang lebih besar (misalnya gas tanur sembur, gas buang, dll).
Masukkan Prinsip Kerja Venturi
Sebuah perangkat untuk mengukur tekanan diferensial cairan, ditemukan oleh fisikawan Italia GB Venturi, maka namanya.Venturi adalah pipa yang pertama berkontraksi dan kemudian secara bertahap mengembang.Perbedaan tekanan antara bagian inlet dan bagian terkecil diukur, dan laju aliran ditemukan menggunakan teorema Bernoulli.Tabung venturi terdiri dari bagian-bagian berikut: bagian saluran masuk: bagian silinder pendek, diameternya D;bagian kontraksi: bentuk tabung kerucut, sudut kerucut sekitar 21 ° ± 2 °;tenggorokan: bagian lurus pendek, diameter sekitar 1/3 hingga 1/4 D, panjangnya sama dengan diameter tabung;bagian difusi: sudut kerucut 8 ° ~ 15 ° tabung kerucut.Dari ujung bagian saluran masuk 0,25 ~ 0,75D di ujung cincin tekanan, setidaknya ada empat lubang tekanan, dan cincin tekanan ke pengukur tekanan.Selain itu, ada juga cincin tekanan multi-orifice yang mengarah ke manometer di tengah tenggorokan.Perbedaan tekanan antara bagian saluran masuk dan bagian terkecil (yaitu bagian tenggorokan) dapat diukur dengan skala manometer atau dengan perekam otomatis.
Sisipkan Fitur Desain Venturi
1. Ukuran instalasi pendek, mudah dipasang dan biaya rendah.
2. Kehilangan tekanan kecil, hemat energi.
3. Stabilitas yang baik, dapat digunakan untuk pemantauan proses.
4. Tekanan diferensial besar, akurasi tinggi, rentang pengukuran lebar.
5. Stabilitas yang baik, dengan karakteristik tekanan diferensial yang halus.
6. Berbagai macam penggunaan, gas umum, gas buang, gas tanur sembur yang mengandung lebih banyak kotoran, dll., Penggunaan jangka panjang tidak terjadi fenomena penyumbatan.Sebelum dan sesudah bagian pipa lurus lebih pendek dari perangkat pelambatan standar, sekitar 1,5D sebelum dan 1D sesudahnya.
7. Dengan suhu dan tekanan online yang mengoreksi struktur terintegrasi.
Masukkan Parameter Teknis Venturi
| Tekanan nominal | 2.5MPa |
| diameter nominal | DN500～DN2600 |
| Ketepatan | ±3%～±5% |
