Detail produk:
|
Tekanan nominal: | 0.25~4.0MPa, 0.25~6.3MPa | Diameter Nominal: | DN50~DN1200, DN50~DN2600 |
---|---|---|---|
Ketepatan: | ±0,1%~±1,5% | Suhu media: | -50℃≤ t 500℃ |
Metode koneksi: | Sambungan flensa, berulir, dilas | Standar referensi: | GB/T2624-2006, JJG640-94 dan ASMEPTC19.5-2004 |
Cahaya Tinggi: | Pengukuran Aliran Venturi Tube Flow Meter,Koneksi Flange Venturi Tube Flow Meter,Turbin Flow Meter Venturi |

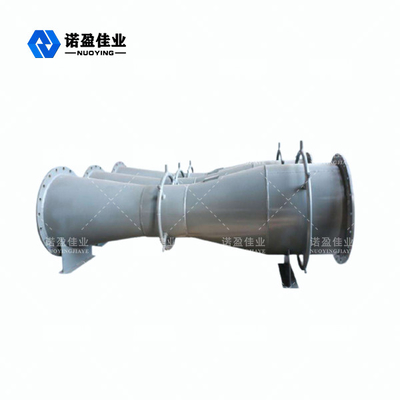

Kinerja Tahan Lama Dan Stabil Kehilangan Tekanan Kecil Venturi
Prinsip Kerja Venturi Klasik
Cairan yang mengisi pipa, ketika mengalir melalui throttle di dalam pipa, laju aliran akan membentuk kontraksi lokal di leher tenggorokan venturi.Dengan demikian, laju aliran meningkat, tekanan statis menurun, sehingga pada bagian leher leher venturi sebelum dan sesudah terjadi perbedaan tekanan.Semakin besar aliran fluida, semakin besar tekanan diferensial, sehingga tekanan diferensial dapat diukur berdasarkan ukuran aliran.Metode pengukuran ini didasarkan pada persamaan kontinuitas aliran (hukum kekekalan massa) dan persamaan Bernoulli (hukum kekekalan energi).
Fitur Desain Venturi Klasik
1. Struktur sederhana, kinerja tahan lama dan stabil.
2. Kehilangan tekanan kecil, menghemat energi yang dibutuhkan untuk transportasi fluida.
3. Perhitungan yang akurat, konsumsi energi yang kecil.
4. Dapat digunakan untuk berbagai media kotor seperti cairan, gas, uap dan aliran dua fase.
5. Badan venturi standar lebih panjang, sekitar 2 sampai 5 kali diameter pipa.
6. Dalam kisaran diameter 50 ~ 1200, tidak perlu kalibrasi aliran nyata.Di luar kisaran ini, dapat dirancang dan diproduksi dengan referensi.Ketika akurasi yang lebih tinggi diperlukan, kalibrasi aliran nyata dapat dilakukan.
Parameter Teknis Venturi Klasik
Tekanan nominal | 0.25~4.0MPa, 0.25~6.3MPa |
diameter nominal | DN50~DN1200, DN50~DN2600 |
Ketepatan | ±0,1%~±1,5% |
Suhu media | -50℃≤ t 500℃ |
Metode koneksi | Sambungan flensa, berulir, dilas |
Standar referensi | GB/T2624-2006, JJG640-94 dan ASMEPTC19.5-2004 |
