Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB

Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB
Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB

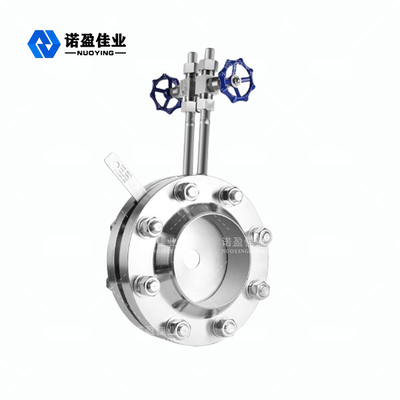

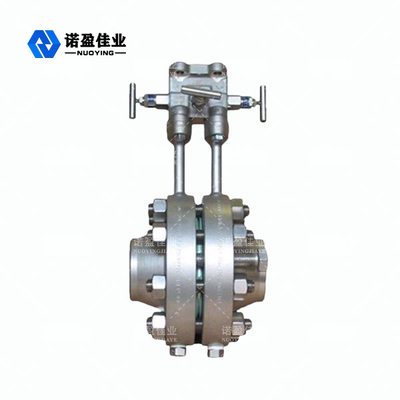

Gambar besar :  Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB

Detail produk:
Tempat asal: Xi'an, Shaanxi,China
Nama merek: NUOYINGJIAYE
Sertifikasi: CE
Nomor model: NYLD-KB
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: $450 to $1700 /pcs
Kemasan rincian: karton, 60cm × 30cm × 30cm
Waktu pengiriman: 7 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000 pcs / pra bulan

Pengukur Aliran Turbin Pelat Orifice Saluran Annular Untuk Struktur Cair NYLD - KB

Deskripsi
Metode ekstraksi tekanan: Ekstraksi tekanan standar C Tekanan nominal: 450MPa
Diameter Nominal: DN50~DN2600 Ketepatan: ±1,5%~±2,5%
Suhu Operasional: -200~450℃ Metode koneksi: Sambungan flensa, sambungan las
Cahaya Tinggi:

Pengukur Aliran Turbin Jenis Saluran Annular

,

Pengukur Aliran Turbin Orifice Plate DN50

,

Pengukur Turbin Cair Struktur

Struktur Jenis Saluran Annular Liquid NYLD-KB Orifice Tyoe Ring Plate Flowmeter





NYLD-KB series annular orifice plate flowmeter adalah sensor aliran pelambatan yang dikembangkan berdasarkan pelat orifice standar, karena mengadopsi struktur tipe saluran annular, sehingga berbagai media kotor yang diukur dapat dengan mudah melewati celah annular antara pelat orifice dan pipa .Oleh karena itu, flowmeter pelat orifice annular banyak digunakan dalam pengukuran aliran media kotor.



NYLD-KB Orifice Tyoe Ring Plate Flowmeter Prinsip Kerja



Bagian aliran minimum dari flowmeter pelat orifice melingkar adalah lubang melingkar di tengah pelat, ketika fluida melalui lubang melingkar karena kontraksi tiba-tiba dari area aliran dan percepatan untuk mengukur aliran, dan bagian aliran minimum dari flowmeter pelat orifice melingkar adalah tepi luar pelat dan dinding bagian dalam tabung untuk membentuk lingkaran, fluida melalui kontraksi tiba-tiba dari area aliran dan percepatan, fluida di sekitar tepi pelat orifice melingkar dan hasilnya lapisan permukaan akan menjadi silinder, prinsip resistensi terhadap fluida serupa, sehingga koefisien resistensi yang disebabkan oleh flowmeter pelat orifice melingkar terhadap fluida relatif sama, yang memungkinkan keduanya memiliki koefisien aliran yang sama.



NYLD-KB Orifice Tyoe Ring Plate Flowmeter Parameter Teknis



Metode ekstraksi tekanan Ekstraksi tekanan standar C
Tekanan nominal 450MPa
diameter nominal DN50~DN2600
Ketepatan ±1,5%~±2,5%
Suhu Operasional -200~450℃
Metode koneksi Sambungan flensa, sambungan las



NYLD-KB Orifice Tyoe Ring Plate Flowmeter Desain Fitur



1. Tidak hanya dapat mengukur aliran cairan umum, tetapi juga dapat diterapkan pada cairan yang mengandung berbagai kotoran (seperti debu, suspensi, presipitasi, dll.), Seperti berbagai jenis gas udara panas, gas buang, gas alam, pendingin sirkulasi air, dll.

2. Mengukur uap jenuh uap super panas dapat menghindari penumpukan kondensat yang terbentuk oleh penghentian uap, dan ketika uap dikirim lagi, ia dapat dengan cepat memasukkan pengukuran yang akurat.Bagian lain dari badan instrumen memiliki tabung pengukur lurus, sehingga kesalahan pemasangan (seperti eksentrisitas, gasket yang menempel pada pipa) memiliki sedikit pengaruh pada pengukuran instrumen saat dipasang di lokasi.

3. Menggunakan struktur "cincin tekanan yang sama", ketika panjang bagian pipa lurus tidak cukup panjang, itu masih dapat diukur secara akurat.Misalnya: di hilir siku 90 °, meter dapat memiliki panjang 2D sebelumnya;di hilir siku 30 °, meter dapat memiliki panjang 0,5 D sebelumnya.

4. Menggunakan koneksi "metode pengelasan", cocok untuk cairan suhu tinggi dan tekanan tinggi (seperti uap super panas), biaya rendah, pekerjaan yang andal, kinerja yang stabil.

5. Mengadopsi struktur "insulasi jaket", cocok untuk kristalisasi yang mudah, penguapan yang mudah dan cairan lain yang perlu dipanaskan atau didinginkan.
