Detail produk:
|
Aplikasi tipikal: | Cair, gas, uap | Model produk: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Bahan Diafragma: | 316 L opsional | Sumber Daya listrik: | 24 VDC |
Keluaran sinyal: | 4... 20 mA /HART / RS485 / Modbus... | Overload diperbolehkan: | <2 kali rentang nilai |
Kelas Perlindungan: | IP67 | Kelas tahan ledakan: | ExiaIICT6Ga, ExdIICT6Gb |
Cahaya Tinggi: | Pemancar Tekanan Tangki Cerdas,Pemancar Tekanan Tangki 93420,Pemancar Sensor Tekanan Tangki |

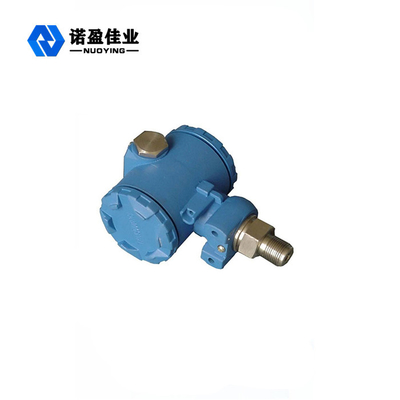

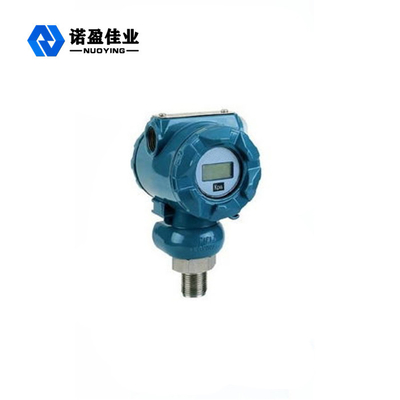

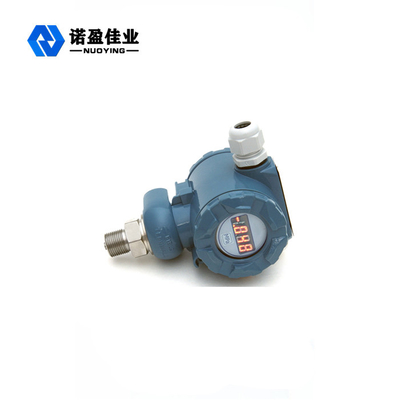

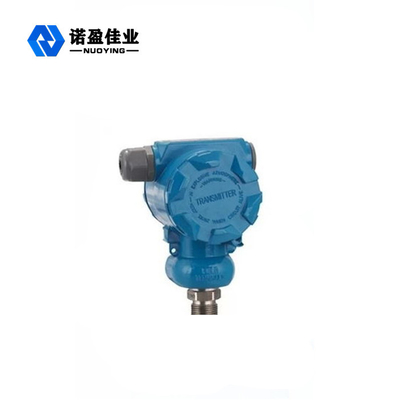

Output Stabil Dan Pemancar Tekanan Sensitivitas Tinggi NP93420
Prinsip Kerja Pemancar Tekanan
Pemancar tekanan silikon menyebar seri NP93420 semuanya menggunakan chip impor, generasi baru sensor tekanan yang diproduksi setelah desain struktural yang cermat, pemrosesan dan perakitan sinyal, dan pengujian sesuai dengan standar nasional.Rangkaian produk ini memiliki output yang stabil, sensitivitas dan presisi tinggi, dan juga memiliki karakteristik suhu yang baik dan kemampuan anti-interferensi yang kuat
Seri NP93420 terbuat dari efek ketahanan tekanan semikonduktor dan teknologi mesin mikro, pada arah kristal spesifik dari wafer silikon kristal tunggal, menggunakan teknologi fotoetsa, difusi, dan proses semikonduktor lainnya untuk membuat jembatan Wheatstone untuk membentuk diafragma sensitif, ketika mengalami gaya eksternal, sedikit perubahan terjadi, resistivitas berubah, dan resistansi lengan jembatan berubah (satu pasangan menjadi lebih besar dan yang lainnya menjadi lebih kecil) dalam output sinyal tegangan eksitasi, melalui kompensasi suhu komputer, penyesuaian resistansi laser, penguatan sinyal dan metode pemrosesan lainnya dan pengujian perakitan yang ketat, kalibrasi dan proses lainnya untuk menghasilkan pemancar tekanan dengan sinyal output standar.
Fitur Desain dariPemancar tekanan
Outputnya stabil, sensitivitasnya tinggi, pengaruh interferensi dan kebisingan dan faktor-faktor lain relatif kecil, biaya rangkaian penguat yang sesuai berkurang, dan resolusinya sangat meningkat.
Sirkuit terintegrasi V/I khusus memiliki beberapa perangkat periferal, keandalan tinggi, perawatan sederhana dan mudah, ukuran kecil, ringan, dan pemasangan serta debugging yang sangat nyaman.
Cangkang die-casting paduan aluminium, isolasi tiga terminal, lapisan perlindungan semprotan elektrostatik, kokoh dan tahan lama.
4-20mA DC transmisi sinyal dua kawat, kemampuan anti-interferensi yang kuat dan jarak transmisi yang panjang.
LED, LCD, pointer, tiga jenis kepala indikator, pembacaan di tempat sangat nyaman.Mereka dapat digunakan untuk mengukur media kental, kristal dan korosif.
Pemancar tekanan silikon difusi digunakan di bidang berbahaya dan eksplosif.Produk ini memiliki karakteristik arus rendah, tegangan rendah dan konsumsi daya rendah.Ini adalah produk tahan ledakan yang aman secara intrinsik dan dilengkapi dengan sertifikat tahan ledakan.
Menggunakan bahan stainless steel dan struktur pelindung khusus, dan serangkaian tindakan perlindungan seperti proteksi petir, anti gangguan, anti tegangan lebih, dan arus berlebih dari rangkaian penguat, ini meningkatkan kemampuan penyegelan yang andal, anti korosi dan anti -Lingkungan kerja yang keras, dan sangat cocok untuk kebutuhan pengukuran dan kontrol lokasi industri umum.
Parameter Teknis Pemancar Tekanan
Aplikasi tipikal | Cair, gas, uap | |||
Model produk | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Rentang pengukuran | Batas atasURL | |||
Pengukur tekanan | Tekanan pengukur segel | Tekanan mutlak | Pengukur tekanan | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Bahan diafragma | 316 L (opsional) | |||
Kelas akurasi | Kelas 0.1, Kelas0.2 | |||
Sumber Daya listrik | 24VDC | |||
Keluaran sinyal |
Keluaran sinyal 4... 20mA/HART/RS485/Modbus... |
|||
Suhu sekitar | -40~+85 | |||
Suhu proses | -25~+125℃(>+125℃dapat disesuaikan) | |||
Koneksi proses | Benang, flensa (opsional) | |||
Waktu redaman | 0.1 ~ 16s dapat disesuaikan | |||
Overload diperbolehkan | <2 kali rentang nilai | |||
Tampilan langsung | LCD (opsional) | |||
Tingkat perlindungan | IP67 | |||
Kelas tahan ledakan | ExiaIICT6Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
