Detail produk:
|
| Rasio jangkauan: | 1:10 | stres kerja: | DN15～DN50:4.0MPa |
|---|---|---|---|
| Viskositas Sedang: | DN15＜5mPa*s | Metode koneksi: | Koneksi berulir, koneksi flensa |
| Panjang total: | Sinyal pulsa, sinyal 4 ~ 20mA | Sumber Daya listrik: | 24VDC |
| Jarak pengukuran: | Air (2,5～60000) L/jam, udara (0,07～2000) m³/jam, (pada 0,101025 MPa, 20℃) | Akurasi Pengukuran: | ± 1,0% R, ± 0,5% R, ± 0,2% R (Dapat Disesuaikan) |
| Cahaya Tinggi: | 24VDC Tabung Logam Float Flowmeter,Turbin Tabung Logam Float Flowmeter,Tabung Logam Flowmeter Turbin |
||

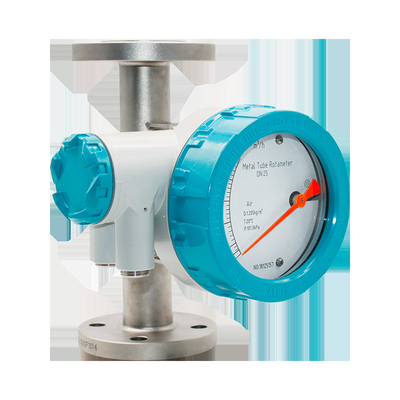

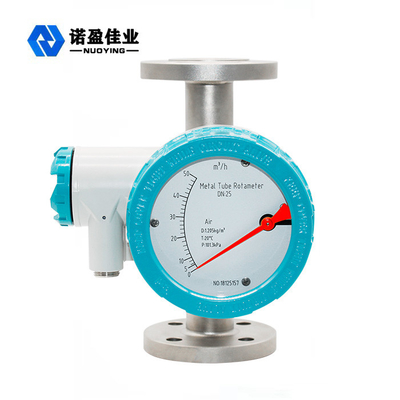

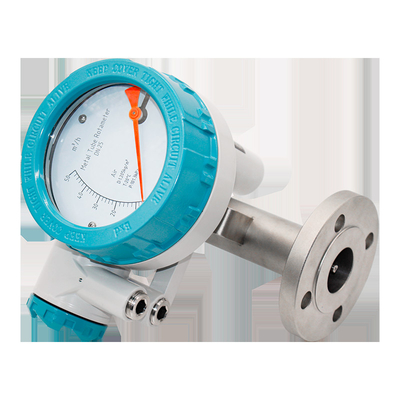

Pekerjaan yang Dapat Diandalkan Akurasi Tinggi Wide Range NYGZ-L Metal Tube Float Flowmeter
Struktur flowmeter float tabung logam seri NYGZ-L sederhana, pekerjaan yang andal, akurasi tinggi, berbagai aplikasi.Dibandingkan dengan flowmeter rotor kaca dapat menahan tekanan yang lebih tinggi.Flowmeter seri NYGZ-L memiliki indikasi in situ, transmisi jarak jauh listrik, alarm sakelar batas, ketahanan korosi, tipe berjaket, tipe redaman, dan varietas tahan ledakan.Banyak digunakan dalam pertahanan nasional, kimia, minyak bumi, metalurgi, tenaga listrik, perlindungan lingkungan, obat-obatan dan industri ringan dan departemen lain dari cairan, pengukuran aliran gas dan kontrol otomatis.
Bagian deteksi flowmeter terbuat dari baja tahan karat 1Cr18Ni9Ti, acara khusus juga dapat dibuat dari Cr18Ni12Mo2Ti atau F46 dan bahan tahan korosi lainnya.Kecuali untuk spesifikasi khusus, ketinggian flow meter adalah 250 mm, dan flensa sambungan adalah standar GB/T9119.8~10, yang juga dapat disesuaikan sesuai dengan kebutuhan khusus pengguna.
Prinsip kerja Float Flowmeter Tabung Logam NYGZ-L
Ketika cairan dari bawah ke atas melewati tabung pengukur tegak lurus, pelampung naik di bawah aksi perbedaan tekanan, dan ketinggian pelampung menunjukkan ukuran aliran.Pelampung naik ke ketinggian yang mewakili laju aliran dan ditransmisikan ke indikator melalui sambungan antara magnet di pelampung dan magnet di indikator, yang mendorong penunjuk di indikator untuk berputar.
NYGZ-L Metal Tube Float Flowmeter Parameter Teknis
| Jarak pengukuran | Air (2,5～60000) L/jam, udara (0,07～2000) m³/jam, (pada 0,101025 MPa, 20℃) |
| Akurasi pengukuran | ± 1,0% R, ± 0,5% R, ± 0,2% R (Dapat Disesuaikan) |
| Rasio Rentang | 1:10 |
| stres kerja | DN15～DN50:4.0MPa |
| Suhu media | -80℃～+200℃(Pengukur aliran F46 berjajar 0℃～80℃) |
| Viskositas sedang | DN15＜5mPa*s |
| Metode koneksi | Koneksi berulir, koneksi flensa |
| Panjang total | Sinyal pulsa, sinyal 4 ~ 20mA |
| Bahan tabung pengukur |
Tipe biasa: 1Cr18Ni9Ti Tahan korosi: Cr18Ni12Mo2Ti, 316L, 316 |
| Sinyal Keluaran | 2-kawat (4 hingga 20) mA, 3-kawat (0 hingga 10) mA |
| Linearitas | 1,0% |
| Sumber Daya listrik | 24VDC |
| Konsumsi daya | 25MW |
| Suhu lingkungan | -25℃～+55 |
| Kelas tahan ledakan | Exia IICT5 |
