Detail produk:
|
Aplikasi tipikal: | Cairan | Kaliber instrumen: | Koneksi berulir; Koneksi flensa |
---|---|---|---|
Akurasi Pengukuran: | ± 1,0% R, ± 0,5% R, ± 0,2% R (Dapat Disesuaikan) | Rasio jangkauan: | 1:10; 1:15; 1:20 |
bahan sensor: | 304 baja tahan karat, 316 (L) baja tahan karat, dll. | Suhu media: | -20℃~+120 |
Tekanan atmosfir: | 86KPa~106KPa | Keluaran sinyal: | Sinyal pulsa, sinyal 4 ~ 20mA |
Cahaya Tinggi: | Pengukur Aliran Turbin Cair Akurasi Tinggi,Pengukur Aliran Turbin Cair Stainless Steel 304,Pengukur Aliran Turbin Air Berulir |

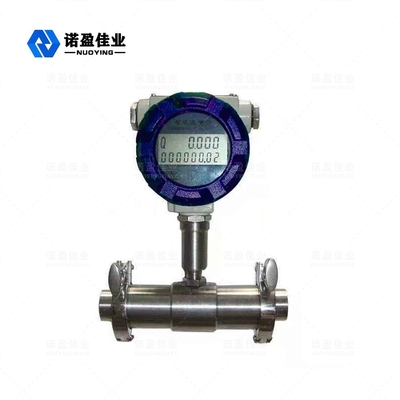

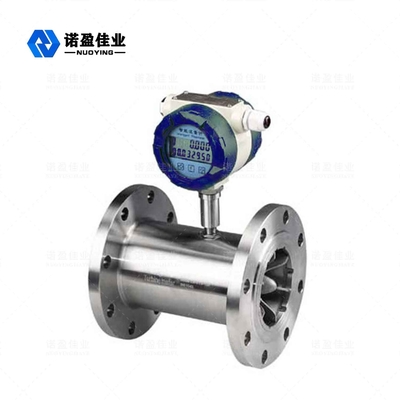

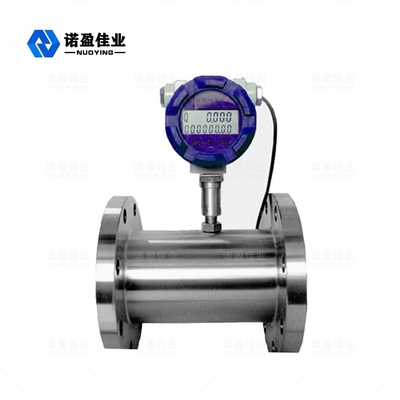

Akurasi Tinggi Pengulangan Baik Pengukur Aliran Turbin NYWL-L Cair
Prinsip Kerja Pengukur Aliran Turbin NYWL-L
Flowmeter turbin seri NYWL-L diserap teknologi canggih flow meter di dalam dan luar negeri setelah desain optimasi, dengan struktur sederhana, ringan, akurasi tinggi, reproduktifitas yang baik, responsif, mudah dipasang dan dipelihara penggunaan generasi baru flowmeter turbin , banyak digunakan dalam mengukur pipa tertutup dengan stainless steel 1CraNigTi, 2Cris dan korundum Alc0a, paduan keras tidak menimbulkan korosi.Dan tidak ada serat, partikel dan kotoran lainnya, viskositas kinematik suhu kerja kurang dari 5 × 10-6m3 / s cair, untuk viskositas kinematik lebih besar dari 5 × 10-6m² / s cair, flowmeter dapat digunakan setelah kalibrasi cairan nyata .Jika instrumen tampilan dengan fungsi khusus, juga dapat berupa kontrol kuantitatif, alarm volume berlebih, dll., Adalah instrumen yang ideal untuk pengukuran aliran dan penghematan energi.
Koefisien instrumentasi sensor diperoleh dari kalibrasi alat kalibrasi aliran, yang sama sekali tidak menanyakan mekanisme fluida internal sensor, sensor sebagai kotak hitam, sesuai dengan input (aliran) dan output (pulsa frekuensi). sinyal) untuk menentukan koefisien konversinya, akan lebih mudah untuk aplikasi praktis.Namun perlu diperhatikan bahwa faktor konversi ini (faktor instrumentasi) adalah kondisional, kondisi kalibrasinya adalah kondisi referensi, jika penggunaan deviasi dari kondisi ini koefisien akan berubah, perubahannya tergantung pada jenis sensor, kondisi pemasangan pipa dan cairan. parameter fisik situasi.
Fitur Desain Flowmeter Turbin NYWL-L
1. Akurasi tinggi, umumnya hingga ± 1% R, ± 0,5% R, tipe presisi tinggi hingga ± 0,2% R.
2. Pengulangan yang baik, pengulangan jangka pendek hingga 0,05% ~ 0,2%, itu karena pengulangan yang baik, seperti kalibrasi yang sering atau kalibrasi online bisa mendapatkan akurasi yang sangat tinggi, dalam penyelesaian perdagangan adalah flowmeter yang disukai.
3. Output sinyal frekuensi pulsa, cocok untuk pengukuran total dan koneksi komputer, tidak ada penyimpangan titik nol, kemampuan anti-interferensi yang kuat.
4. Dapat memperoleh sinyal frekuensi yang sangat tinggi (3 ~ 4kHz), resolusi sinyal yang kuat.
5. Jangkauan lebar, diameter sedang dan besar hingga 1:20, diameter kecil 1:10, struktur kompak dan ringan, pemasangan dan perawatan mudah, kapasitas sirkulasi besar.
6. Berlaku untuk pengukuran tekanan tinggi, badan meteran tidak perlu membuka lubang, mudah untuk membuat instrumen tipe tekanan tinggi.
7. Jenis sensor khusus, dapat dirancang sesuai dengan kebutuhan khusus pengguna untuk berbagai jenis sensor khusus, seperti tipe suhu rendah, tipe dua arah, tipe downhole, tipe khusus pencampuran pasir, dll.
8. Dapat dibuat menjadi tipe penyisipan, cocok untuk pengukuran diameter besar, kehilangan tekanan kecil, harga murah, dapat dilepas tanpa aliran, mudah dipasang dan dirawat.
Parameter Teknis Flowmeter Turbin NYWL-L
Aplikasi tipikal | cairan |
Kaliber instrumen | Koneksi berulir;Koneksi flensa |
Akurasi pengukuran | ± 1,0% R, ± 0,5% R, ± 0,2% R (Dapat Disesuaikan) |
Rasio Rentang | 1:10;1:15;1:20 |
Bahan Sensor | 304 baja tahan karat, 316 (L) baja tahan karat, dll. |
Suhu media | -20℃~+120 |
Suhu lingkungan | -20℃~+60℃ |
Kelembaban relatif | 5% ~ 90% |
Tekanan atmosfir | 86Kpa~106Kpa |
Keluaran sinyal | Sinyal pulsa, sinyal 4 ~ 20mA |
Keluaran komunikasi | HART/RS485 |
Sumber Daya listrik | Catu daya eksternal: +24VDC±15%, riak ±5 Catu daya internal: 2.0~3.0V |
Antarmuka jalur sinyal | Tipe dasar, tipe tahan ledakan |
Kelas perlindungan / tahan ledakan | IP 67/ExiaⅡCT4 atau ExdⅡBT6 |
