Detail produk:
|
| Kisaran Suhu Sedang: | -50℃~+200℃ | Tekanan Pekerjaan: | 3000psi |
|---|---|---|---|
| Efek stres: | diabaikan | Lapisan tubuh garpu: | PTFE standar atau PFA |
| Sumber Daya listrik: | 24VDC, 50 mA | Akurasi keluaran (20℃): | ±0,1% dari bacaan |
| Tingkat Perlindungan: | IP67, IP68 | Kerang: | Paduan aluminium |
| Cahaya Tinggi: | Garpu Tala Portable Density Meter 24VDC,Aluminium Alloy Tuning Fork Density Meter,Flange Stainless Steel Density Meter |
||

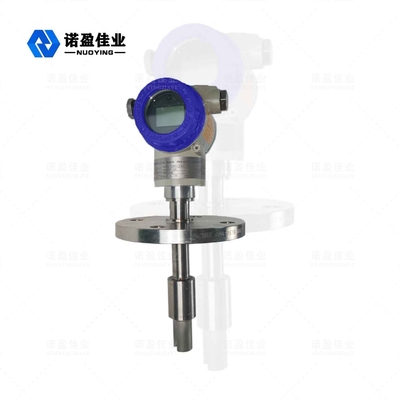

Aluminium Alloy NYDE Tuning Fork Density Meter Flange Stainless Steel 24VDC 0–600CP

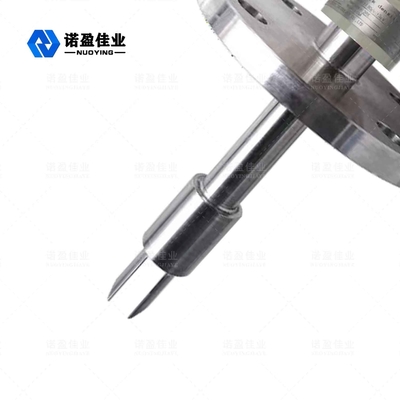

NYDE Tuning Fork Density MeterPrinsip Operasi
Sensor bekerja berdasarkan prinsip getaran komponen, dan bagian komponen adalah bagian garpu tala yang direndam dalam cairan terukur.Pengukuran kepadatan dan suhu cairan secara online terus menerus, presisi tinggi, lebih aman dan andal, dapat langsung digunakan untuk kontrol proses produksi.Bagian garpu tala menginduksi getaran melalui perangkat piezoelektrik internal yang dipasang di ujung bawah badan garpu.Frekuensi osilasi dideteksi oleh perangkat piezoelektrik sekunder yang dipasang di ujung lain badan garpu, dan kemudian sinyal diperkuat oleh sirkuit di atas.Perawatan mudah, tidak ada pembersihan rutin.Densitas zat cair berhubungan erat dengan frekuensi getaran ketika zat cair yang diukur mengalir.Ketika densitas cairan yang diukur berubah, frekuensi getaran saat cairan mengalir juga berubah.Perangkat konversi elektronik berbasis mikroprosesor, pemrosesan sinyal terintegrasi, fungsi kalkulasi dan diagnostik.Melalui persamaan berikut, densitas cairan terukur dapat dihitung secara akurat.
D= K0+K1T+K2T2
D= Kepadatan yang tidak dikalibrasi dari media yang diukur (kg/m3)
T = Frekuensi getaran (μ s).
K0, K1, K2 = konstan
Dalam proses deteksi densitas, pengukur densitas plug-in NYDE dapat secara otomatis mengkompensasi pengaruh suhu pada densitas (D) dari media yang diukur, dan tekanan tidak memiliki pengaruh yang signifikan terhadap densitas.
Parameter Teknis Tuning Fork Density Meter NYDE
| Rentang pengukuran | 0,5 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
| Rentang kalibrasi | 0,5 – 2,5 g /cc (0 – 2500 kg/m3) |
| Kisaran suhu sedang | -50℃~+200℃ |
| Tekanan Pekerjaan | 3000psi |
| Efek stres | diabaikan |
| Sensor suhu bawaan | Sensor digital |
| Bahan yang dibasahi | 316L, 2205 Baja tahan karat, paduan Titanium |
| Lapisan bodi garpu | PTFE standar atau PFA |
| Sumber Daya listrik | 24VDC, 50 mA |
| Keluaran sinyal analog | 4-20 mA,RS485 Modbus RTU |
| Akurasi keluaran (20℃) | ±0,1% dari bacaan |
| Pengulangan keluaran (-40~+85℃) | ± 0,05% FS |
| Koneksi proses | DIN 50 PN16 DIN 50 PN40 |
| Sanitasi IDF dan RJT | |
| Tingkat perlindungan | IP67, IP68 |
| Kerang | Paduan aluminium |
