Detail produk:
|
| Sumber Daya listrik: | 12~24VDC | Tekanan nominal: | 1.6MPa, 2.5MPa, 4.0MPa dan di atasnya |
|---|---|---|---|
| Tingkat akurasi: | 1.0, 1.5 | Suhu media: | -40~350℃ |
| Hilang tekanan: | Koefisien resistansi cd≤2.4 | Sinyal keluaran: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| Kelas tahan ledakan: | Exia II CT6 (opsional) | ||
| Cahaya Tinggi: | 20mA Vortex Flowmeter,Pressure Vortex Flowmeter,Vortex Liquid Level Transmitter |
||

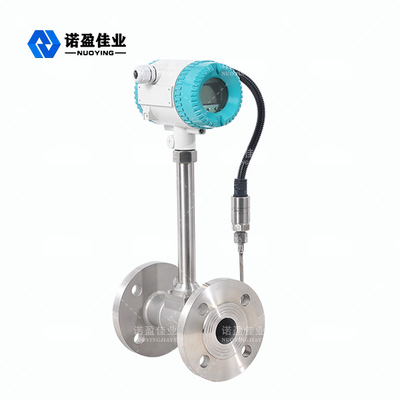

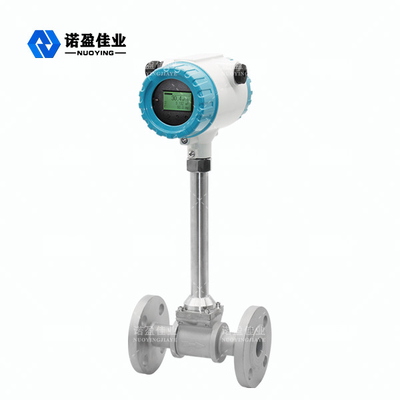

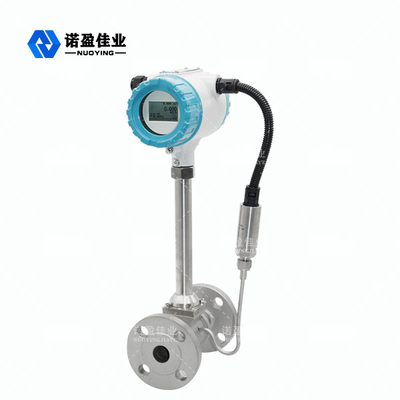

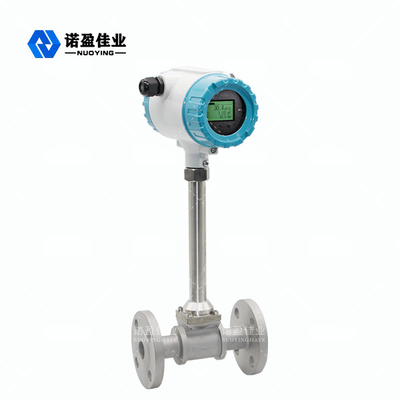

Akurasi Pengukuran Tinggi Keandalan Tinggi 20mA Vortex Flowmeter
Pengukur aliran pusaran didasarkan pada penelitian dan produksi prinsip pusaran Carmen, terutama untuk pengukuran aliran fluida pipa industri, seperti gas, cairan, uap, dan media lainnya.Karakteristiknya adalah kehilangan tekanan kecil, rentang besar, akurasi tinggi, dalam mengukur aliran volume kondisi kerja hampir tidak tergantung pada kepadatan fluida, tekanan, suhu, viskositas dan parameter lainnya.Tidak ada bagian mekanis yang dapat dipindahkan, keandalan yang sangat tinggi dan perawatan yang rendah.Parameter instrumen bisa stabil dari waktu ke waktu.Vortex flow meter mengadopsi sensor tegangan piezoelektrik, yang sangat andal dan dapat bekerja dalam kisaran suhu operasi -20℃～+250℃.Ini memiliki sinyal standar analog dan output sinyal pulsa digital, sehingga mudah digunakan dengan sistem digital seperti komputer, yang merupakan alat ukur canggih dan ideal.
Prinsip Kerja Vortex Flowmeter
Flowmeter pusaran dirancang di bidang aliran generator pusaran, probe deteksi dan sirkuit elektronik yang sesuai dan komponen lainnya.Ketika fluida mengalir melalui generator vortex, membentuk dua baris vortex bolak-balik di kedua sisi, vortex ini dikenal sebagai Carmen vortex street.Strohal, berdasarkan teori Carmen vortex street, mengusulkan bahwa frekuensi Carmen vortex street sebanding dengan kecepatan aliran fluida, dan memberikan hubungan antara frekuensi dan kecepatan aliran: f = St × V / d
f: frekuensi pusaran (Hz)
v: kecepatan aliran rata-rata di kedua sisi generator vortex (m/s )
St: Koefisien strohal (konstanta)
Vortisitas bolak-balik ini membentuk serangkaian tekanan negatif bolak-balik, yang bekerja pada probe deteksi dan menghasilkan serangkaian sinyal listrik bolak-balik, yang diubah, dibentuk dan diperkuat oleh preamplifier, dan kemudian mengeluarkan sinyal frekuensi pulsa atau sinyal standar yang sebanding dengan sinkronisasi pusaran.
Parameter Teknis Vortex Flowmeter
| Sumber Daya listrik | 12~24VDC |
| Tekanan nominal | 1.6MPa, 2.5MPa, 4.0MPa dan di atasnya |
| Tingkat akurasi | 1.0, 1.5 |
| Suhu media | -40~350℃ |
| Hilang tekanan | Koefisien resistansi cd≤2.4 |
| Sinyal Keluaran | Pulsa tegangan level rendah level tinggi 1V 6V, sinyal arus standar 4 ~ 20mA |
| Kelas tahan ledakan | Exia II CT6 (opsional) |
Fitur Desain Vortex Flowmeter
1. Mudah untuk menginstal struktur sederhana, tidak ada bagian aus yang bergerak.
2. Akurasi pengukuran tinggi, keandalan tinggi, tidak perlu debugging di tempat.
3. Dapat mengirimkan sinyal aliran dari jarak jauh, dan dapat terhubung ke jaringan dengan komputer untuk mewujudkan manajemen terpusat.
4. Papan amplifier mengadopsi desain unik dan umum untuk gas dan cairan.
5. Ada sinyal standar analog dan keluaran sinyal pulsa digital, yang dapat dengan mudah digunakan dengan sistem digital seperti komputer.
6. Instrumen tahan ledakan dapat digunakan di tempat tahan ledakan yang sesuai.
7. Desain dan produksi yang disesuaikan sesuai dengan kebutuhan pelanggan.
