Detail produk:
|
Model produk: | NYSP-L864 | bahan penyelidikan: | 304 + PTFE (opsional) |
---|---|---|---|
Panjang Probe: | 500mm (Panjangnya dapat disesuaikan sesuai dengan kondisi situs) | Sumber Daya listrik: | 24VDC,220VAC (opsional) |
Relai keluaran: | output tiang ganda, lemparan ganda (DPDT), 5A, 24V DC atau 5A, 220VAC | Perlindungan kehilangan daya: | buka, tutup, bidang dapat dialihkan |
Waktu tunda: | 0 ~ 30s dapat disesuaikan | Koneksi prosedur: | Benang/flange (opsional) |
Cahaya Tinggi: | Sensor Tingkat Penerimaan Anti Adhesi,Sakelar Tingkat Penerimaan Kabel Lembut,Sakelar Tingkat Jenis Penerimaan RF |

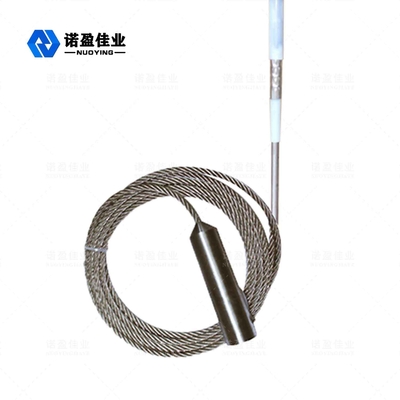

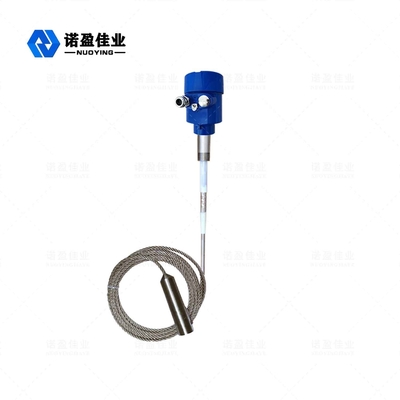

Anti-Adhesion NYSP-L864 Soft Cable RF Admittance Level Switch
Prinsip Kerja Sakelar Tingkat Penerimaan RF NYSP-L864
Prinsip kerja sakelar tingkat penerimaan frekuensi radio didasarkan pada teknologi kapasitif frekuensi radio (RF).Frekuensi radio diterapkan ke probe dan, melalui analisis berkelanjutan, efek yang disebabkan oleh lingkungan sekitar ditentukan.Karena semua bahan memiliki permitivitas dan konduktivitasnya berbeda dari udara, impedansi keseluruhan yang direfleksikan oleh perubahan kapasitansi kecil berubah ketika probe bersentuhan dengan material.Karena probe berenergi dan dinding bejana membentuk dua pelat kutub kapasitor, isolator probe dan udara di sekitarnya menjadi bahan dielektrik, ketika udara (yang konstanta dielektriknya 1,0) digantikan oleh bahan lain (dielektrik konstan > 1), Efek kapasitif ditingkatkan.Dengan demikian mengubah impedansi aplikasi.Artinya, perubahan nilai kapasitansi menyebabkan perubahan impedansi.Efek ini diukur oleh sirkuit dan dibandingkan dengan referensi yang ditetapkan oleh pengaturan sensitivitas (sirkuit).
Pengaturan yang benar dari sensitivitas sakelar tingkat penerimaan RF akan mempengaruhi perubahan yang benar pada keluaran sensor.Sirkuit Null-KoTeTM probe memungkinkan sirkuit pengukuran mengabaikan penumpukan material pada probe, yang sebaliknya akan menyebabkan kegagalan sensitivitas.Sirkuit Null-KoTeTM digunakan untuk menerapkan eksitasi potensial frekuensi radio yang sama ke probe penginderaan.Karena arus tidak dapat mengalir pada potensial yang sama, sirkuit Null-KoTeTM menginterupsi aliran arus yang biasanya mengalir dari probe berenergi melalui material curah ke dinding bejana.Ini mengukur material di sekitar probe yang diberi energi, bukan material yang terakumulasi.
Parameter Teknis Sakelar Tingkat Penerimaan RF NYSP-L864
Aplikasi tipikal | Panjangnya lebih dari 2 meter, dipasang secara vertikal di atas dan dapat digunakan sebagai sakelar vertikal,dapat digunakan sebagai konveyor batubara |
Model produk | NYSP-L864 |
bahan penyelidikan | 304 + PTFE (opsional) |
Panjang probe | 500mm (Panjangnya dapat disesuaikan sesuai dengan kondisi situs) |
Suhu proses | -40℃~+130℃ |
Tekanan proses | <2.0MPa |
Sumber Daya listrik | 24VDC,220VAC (opsional) |
Waktu tunda | 0 ~ 30s dapat disesuaikan |
Koneksi prosedur | Benang/flange (opsional) |
Perlindungan kehilangan daya | Buka, tutup, bidang dapat dialihkan |
Relai keluaran | Output tiang ganda, lemparan ganda (DPDT), 5A, 24V DC atau 5A, 220VAC |
Tingkat perlindungan | IP67 |
Kelas bukti ledakan | Exia II CT6 |
Fitur Desain Sakelar Tingkat Penerimaan NYSP-L864 RF
1.Anti-adhesi: Sirkuit anti-adhesi yang dipatenkan dapat menghilangkan sinyal palsu yang disebabkan oleh adhesi material.
2. Fleksibilitas yang kuat: Dapat diterapkan pada pengukuran berbagai media konduktif dan non-konduktif, seperti cairan, zat kental, partikel, bubuk, dan abu terbang.
3. Probe yang dapat dilepas: Tidak ada koneksi kabel antara pengontrol dan probe.Kontroler dapat dilepas dan diganti kapan saja untuk pemeliharaan tanpa mempengaruhi material yang masuk dan keluar.
4. Tahan suhu tinggi dan rendah: cocok untuk lingkungan kerja dari -184 ° C hingga 280 ° C, dan probe keramik untuk suhu yang lebih tinggi juga tersedia.
Bentuk 5.Output: output sinyal relay double-pole double-throw, pada saat yang sama ada lampu status untuk menampilkan status output, dan fungsi tunda 0 hingga 30 detik.
6. Diagnosis cerdas: Setelah daya dihidupkan, rangkaian instrumen secara otomatis mendeteksi apakah kondisi kerja normal.
